在这里，通过定向慢沉积方法，报道了一种普遍低成本的路径，用于大批量制备两性离子的MXene（Z-Mxene）纳米片插层的GO纳米膜，表现出尺寸选择渗透性。借助于双官能化Z-MXene的可调配体构型和良好的亲水性，在有限的空间实现了具有双功能和有序的纳米通道的多组分层状纳米薄膜。GO和Z-Mxene纳米片之间的强相互作用，抑制了常规膜中存在的自重堆积现象。此外，Z-Mxene的引入改善了表面官能团的分布；有效避免了表面官能团分布不均和纳米通道扭曲等问题。这些有利特性和表面化学特性使制备的复合膜具有强大的水合能力，高渗透性，低结垢倾向和独特的稳定性。这些改善的性能表明，这是开发具有精确控制组分和结构的多组分纳米膜的一种有前景的方法。


Figure 1. 超薄双功能Z-MXene纳米片插层GO纳米膜的密闭组装。 AA-Ti3C2Tx溶液的照片表现出廷德尔散射效应。


Figure 2. （a）GO，Ti3C2Tx，AA-Ti3C2Tx，GT和GAT-4样品的FTIR光谱。（b）GO，AA-Ti3C2Tx，GT和GAT-4样品的XPS全光谱。Ti3C2Tx和AA-Ti3C2Tx纳米片的C 1s（c）和Ti 2p（d）光谱。（e）两性离子AA对Ti3C2Tx的双功能化示意图。


Figure 3. GO/AA-Ti3C2Tx复合纳米片的AFM图像（a）和相应的高度轮廓（b）。（c，d）GO/AA-Ti3C2Tx复合纳米片的TEM和HRTEM图像。（e）元素映射图像。

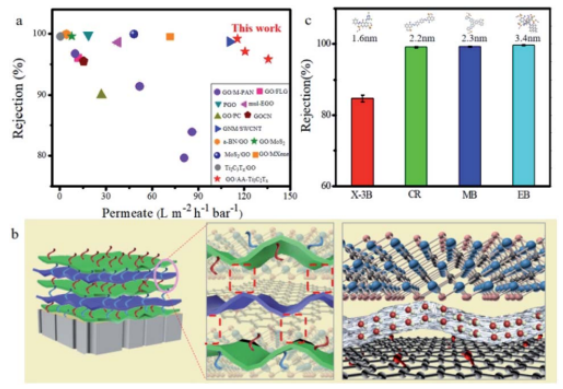

Figure 4．（a）GO基超薄膜的分离性能。（b）有序排列纳米通道结构的示意图和GO与AA-Ti3C2Tx层之间的强界面相互作用形成水分子示意图。（c）分子通过GAT-4膜的尺寸选择渗透性。

       该研究工作由浙江工业大学Guoliang Zhang课题组于2021年发表在J. Mater. Chem. A期刊上。原文：Confined assembly of ultrathin dual-functionalized Z-MXene nanosheet intercalated GO nanofilms with controlled structure for size-selective permeation。
