.jpg)

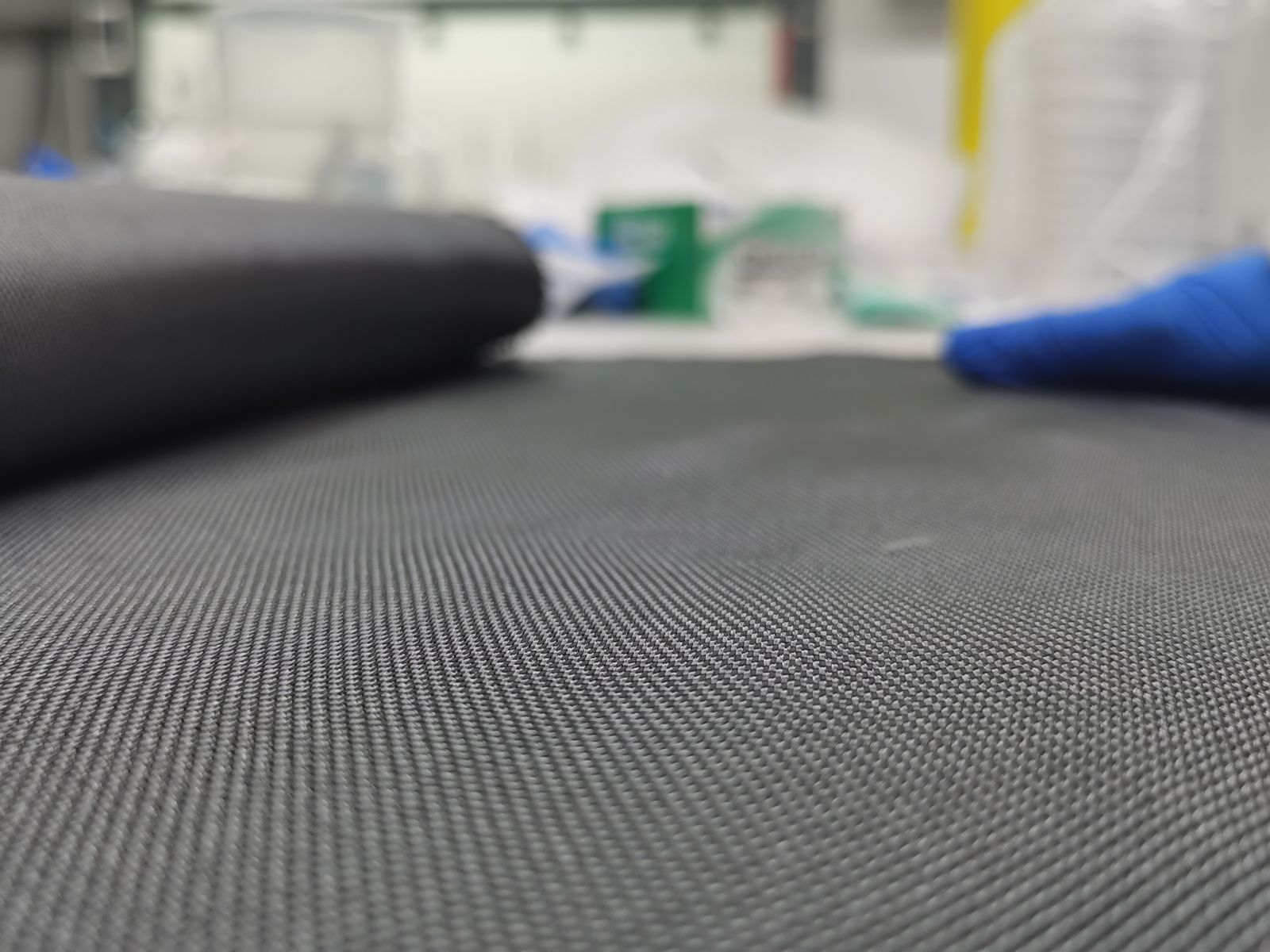

石墨烯玻璃纤维是超级蒙烯材料的一类较为成熟的产品，是石墨烯材料家族的新成员。通过高温生长过程和巧妙的工艺设计，在传统材料表面沉积连续态石墨烯薄膜。借助高性能石墨烯“蒙皮”，赋予传统材料全新的功能，让原子级厚度的石墨烯薄膜搭乘传统材料载体走进市场。
|
二氧化硅含量 |
99.83% |
GB/T 3284-2015石英玻璃化学成分分析方法 |
|
烧适量 |
0.16% |
|
径向拉伸断裂强度 |
177 N/25 mm |
GB/T7 689.5-2013增强材料机织物实验方法 |
|
纬向拉伸断裂强度 |
150 N/25 mm |
|
面电阻 |
10~500Ω/sq(可调) |
Q/NGSIC 006-2020 |
|
温度范围 |
室温~200℃(大气环境) |
GB/T 7287-2008红外辐射加热器试验方法 |
|
室温~900℃(惰性环境) |
|
升温速率 |
2~190°C/S(可调) |
|
|
温度比 |
1.04 |
GB/T 7287-2008红外辐射加热器试验方法 |
|
电热辐射转换效率 |
>90% |
|
法向全发频率 |
0.88 |
|
测试标准 |
尺寸（mm） |
层压板信息 |
测试结果 |
|
ASTM-D3039（拉伸强度-0°） |
250x25 x3 |
[0/90]3s |
273.93MPa,，弹性模量：26.22GPa |
|
ASTM-D3039（拉伸强度-90°） |
180 x25 x3 |
[0/90]3s |
198.42MPa,，弹性模量：24.38GPa |
|
ASTM-D3410（压缩-0°） |
140x10x3 |
[0/90]3s |
301.28MPa,，弹性模量：23.02GPa |
|
ASTM-D3410（压缩-90°） |
140x10x3 |
[0/90]3s |
44.74 MPa,，弹性模量：3.99 GPa |
|
ASTM-D3518（剪切-45°） |
200x20x5 |
[0/90]2s |
44.74 MPa,，弹性模量：3.99 GPa |
|
ASTM-D5528（I型断裂韧性） |
200x20x5 |
MCC-GIC |
566 J/m2 |
|
ASTM-D7905（Ⅱ型断裂韧性） |
120x20 x6 |
NPC-GIC |
823 J/m2 |
jc@jcno.net
