全部新闻 公司新闻 产品新闻 资料下载 行业新闻
湖南大学马建民课题组--金属氧化物/石墨烯复合阳极材料用于钠离子电池f

由于钠源丰富且安全性相对较高,钠离子电池(SIBs)被认为是下一代大规模储能系统的有希望的候选者。然而,目前缺乏合适的阳极材料限制了SIBs的发展。具有丰富的原料来源和高理论容量的金属氧化物(MOs)作为科学界SIBs的阳极引起了人们的广泛关注。然而,由于SIBs的充电/放电过程中的低导电率大的体积变化,该材料经常表现出不令人满意的循环稳定性和容量。通过将石墨烯结合到具有定制纳米结构和组成的MOs材料中,此类复合物的构建已经证明在SIBs中具有较好的性能。在这篇综述中,我们试图全面总结低成本金属氧化物/石墨烯复合材料(MOs/G)作为SIBs阳极材料的研究进展。证明了MOs/G复合材料的不同形貌组成晶相及其在SIBs中电化学性质的特征。讨论了MOs材料的形态和结构性质与它们在SIBs中性能的相关性。这一及时的综述揭示了使用MOs/G作为阳极材料实现具有高能量密度和长循环寿命的成本有效安全的SIBs的途径。

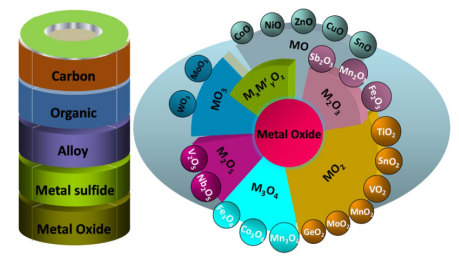

Figure 1. SIBs中阳极材料和普通金属氧化物系阳极的一般分类。

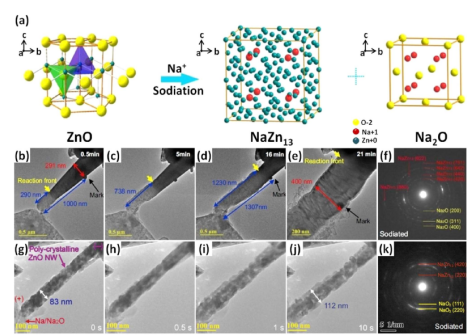

Figure 2. a)在电化学处理过程中ZnO阳极的晶相转变的示意图;b-e)在结晶时间内单晶ZnO的形态和结构演变的TEM图;(f)经过处理产物的电子衍射图案;(g-j)多晶ZnO的形态和结构演变的TEM图;(k)转化后的电子衍射图案。

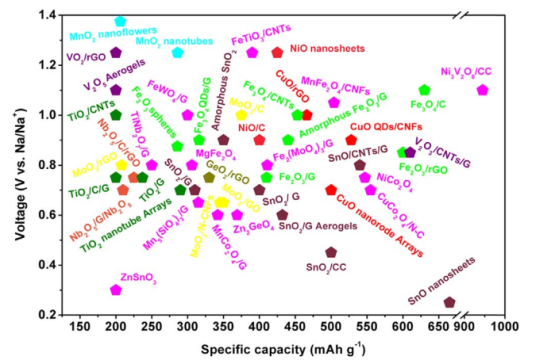

Figure 4. 低成本金属氧化物作为SIBs阳极的电化学性能总结。


Figure 5. a)样品制造的示意图;bGF/CNTs@SnOSEM图(插图:高倍率);c)具有连续电子和Na离子转移通道的GF/CNTs@SnO电极的示意图;d)各种电流密度下的充电/放电曲线;e倍率性能;f0.1 A/g下的循环寿命g)电容效应和扩散控制过程的电荷存储贡献,用CV3 mV/s的扫描速率分离。

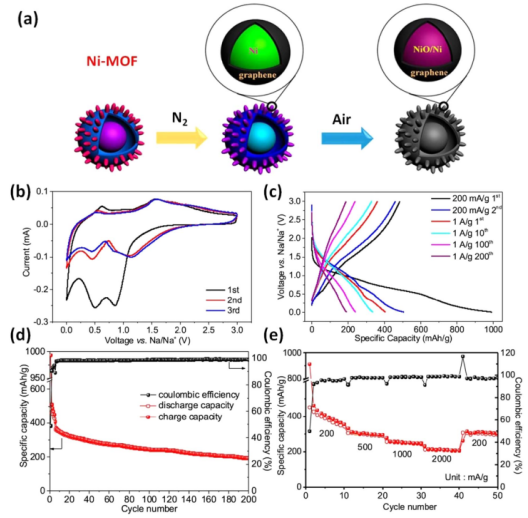

Figure 6. aNiO/Ni/石墨烯复合材料的形成示意图;b,cNiO/Ni/石墨烯复合物的SEMd,eNiO/Ni/石墨烯复合物的TEMf)在0.005-3 V的电压范围内0.2 mV/s的扫描速率收集的NiO/Ni/石墨烯复合物的循环伏安图g)电流密度为200 mA/g,第一次和第二次循环的恒电流充电和放电曲线,电流密度为1 A/g1次,第10次,第100次和第200次循环h)电流密度为1 A/g(在前5个循环中使用200 mA/g激活)SIBs循环性能表明每个循环的衰减率为0.2i)电流密度为200 mA/g2 A/g下的比容量范围。

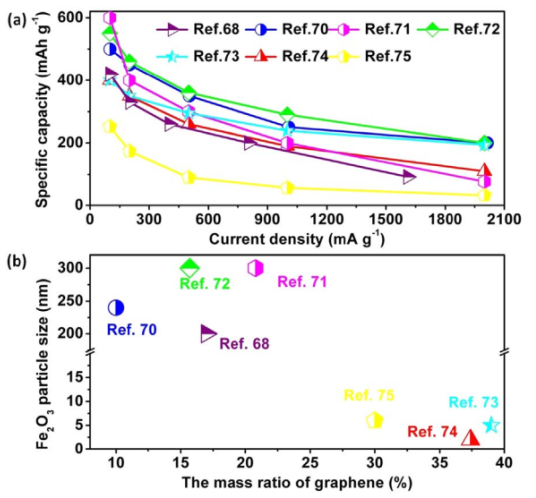

Figure 7. aSIBsFe2O3/石墨烯基阳极不同电流密度下的比容量bFe2O3/石墨烯复合材料中Fe2O3的粒径和石墨烯的质量比。

相关研究成果于2019年由湖南大学Jianmin Ma课题组,发表在Energy Storage Materials2019, 16, 434–454)上。原文:Metal oxide/graphene composite anode materials for sodium-ion batteries




您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :

石墨烯系列产品 石墨烯薄膜 石墨类产品 分子筛类产品 碳纳米管和其他纳米管系列 活性炭及介孔碳系列产品 吉仓代理进口产品/国产产品 包装盒类 改性高分子类及其导电添加剂 纳米颗粒/微米颗粒 富勒烯类产品 化学试剂及生物试剂类 MXenes材料 量子点 纳米化合物及稀土氧化物 石墨烯设备及其材料 锂电池导电剂类 外接修饰分子偶联服务 委托开发服务 微电子产品 石墨烯及纳米材料检测业务 石墨烯检测设备 纳米线类/纳米棒类 实验室耗材类 钙钛矿材料(OLED) 导热硅胶片
公司新闻 产品新闻 行业新闻 资料下载
