由于具有高理论体积能量密度，铅基阳极在锂离子电池中具有固定存储应用的潜力。在这项研究中，通过用氧化石墨烯片网络涂覆，用乙二胺交联，改善了PbO的循环性能。碳涂层在200次循环中将电极容量从每循环0.42％降低至0.22％，库仑效率从96％增加至99％，并通过改善导电性以增加电极的可接近容量。这种低温碳涂层技术对其他亚稳态和低熔点电活性材料具有潜在的优势。

Figure 1. 通过将GO吸附到PbO上，然后用EDA处理来合成PbO/dGO的示意图。

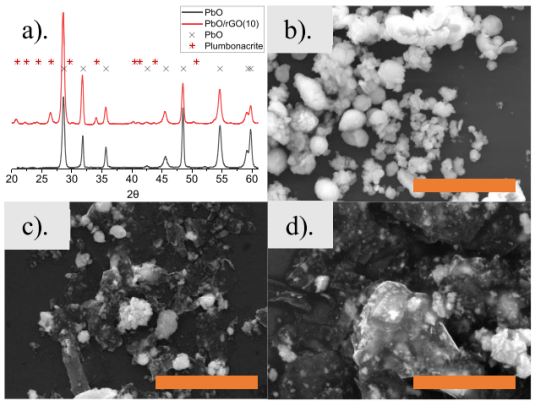

Figure 2. （a）10wt％dGO涂覆的PbO和PbO的XRD图；（b）PbO微粒，（c）具有5wt％dGO涂层的PbO和（d）具有10wt％dGO涂层的PbO的SEM图像；所有图像的比例尺均代表10 μm。

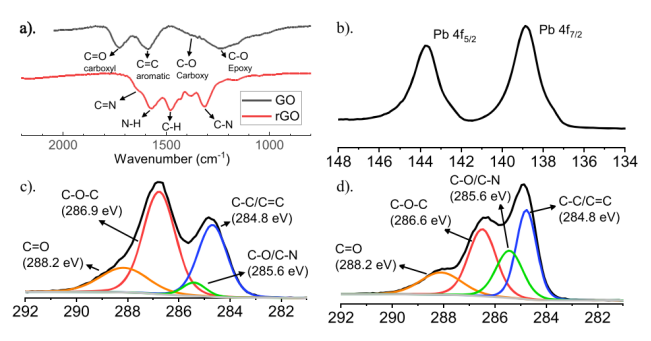

Figure 3. （a）GO和dGO（不含PbO）的FTIR光谱图；（b）Pb 4f的XPS分析；（c）GO和（d）dGO在C 1s区域的XPS分析。

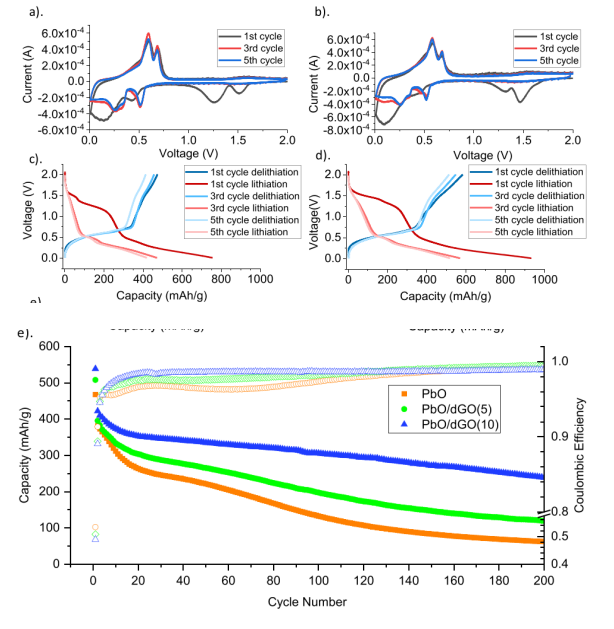

Figure 4. 在0.01和2 V之间, 0.1 mV/s下，（a）PbO电极和（b）PbO/dGO(10)电极的循环伏安曲线；（c）PbO和（d）PbO/dGO(10)的前五个循环的充电/放电曲线；（e）PbO、PbO/dGO(5)和PbO/dGO(10)的长期循环。
       相关研究成果于2019年由德克萨斯大学奥斯汀分校C. Buddie Mullins课题组，发表在ACS Appl. Energy Mater.（DOI: 10.1021/acsaem.9b00401）上。原文：Lead Oxide Microparticles Coated by Ethylenediamine-Cross-Linked Graphene Oxide for Lithium Ion Battery Anodes。
