过渡金属磷化物具备高比容量和低放电电位，因此作为钠离子电池（SIBs）电极材料引起了极大的研究兴趣。但是，在循环测试中电极结构的破坏是限制SIBs进一步发展的关键因素。这里，独特的分级结构被成功制备，该Ni2P纳米片/三维石墨烯（3DG）复合材料具有很好的稳定性。其中pH对Ni2P的形貌和性质的影响也被研究讨论。pH为4时，所制备的分级Ni2P/3DG网络结构显示出更高的比容量（在100 mA g-1电流密度下，达313.5mAh g-1），更好的倍率特性（在1 A g-1电流密度下循环1000次后为155.4 mAh g-1）。此外，由Ni2P/3DG阳极和Na3V2(PO4)3阴极组装的燃料电池也被表征研究。其增强的钠储存性质可以归因于3DG的独特结构和高电导率（提供快速-连续-长距离的电子传输过程）。该分级结构能有效缓冲体积膨胀，避免结构破坏，且使得Ni2P与电解质之间保持紧密接触。这些结果证明了分级的Ni2P/3DG纳米复合电极是一种潜在的钠离子存储电极材料。

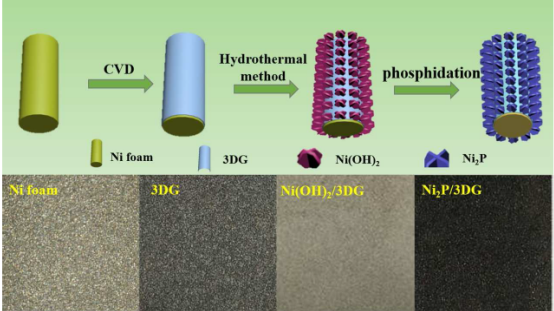

Figure 1．制备Ni2P/3DG纳米复合材料的示意图。

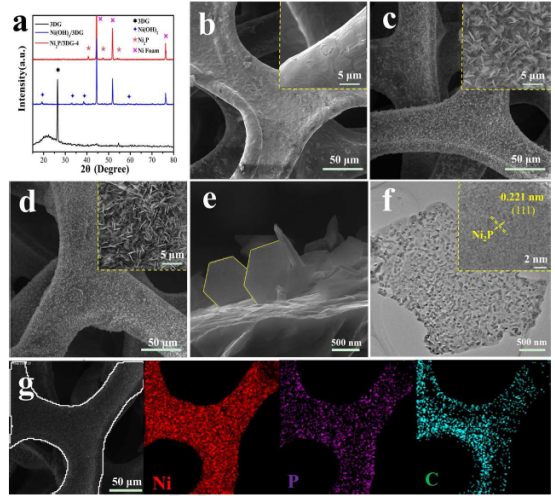

Figure 2.（a）3DG（无泡沫镍时），Ni(OH)2/3DG和Ni2P/3DG-4的XRD图，（b）3DG，（c）Ni(OH)2/3DG和（d）Ni2P/3DG-4的SEM图，（e）Ni2P/3DG-4的侧视SEM图，（f）Ni2P/3DG-4的TEM图，插图为HRTEM图，（g）EDS元素漫谱图。

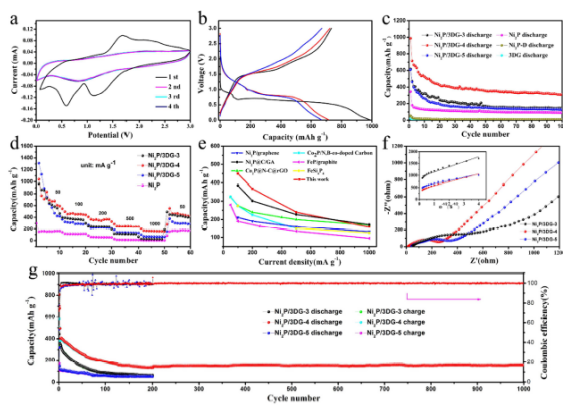

Figure 3.（a）Ni2P/3DG-4的前四圈CV曲线，（b）充放电曲线，（c）循环性能，（d）倍率性能，（e）与其他过渡金属磷化物的倍率性能比较，（f）在循环测试后不同样品的EIS谱，（g）长时间的循环性能。

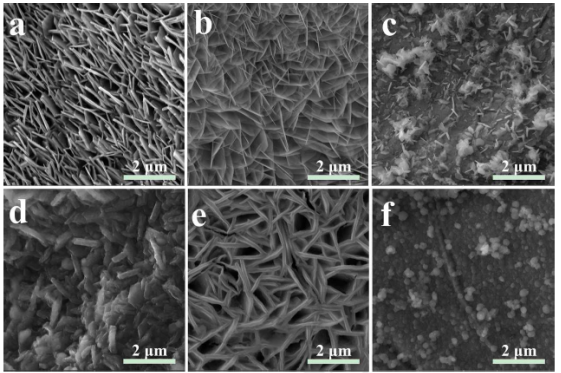

Figure 4.pH对形貌的影响研究以及循环200圈后的SEM图。

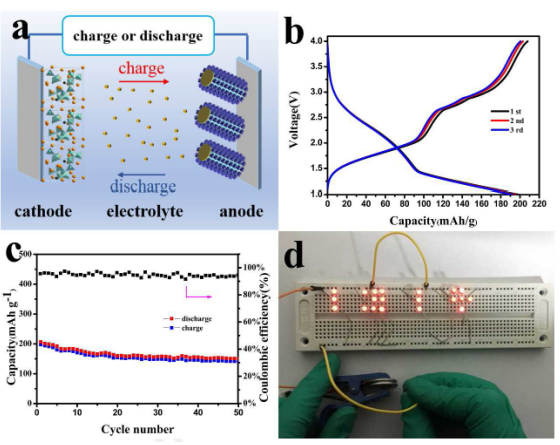

Figure 5. （a）Ni2P/3DG//Na3V2(PO4)3燃料电池的示意图，（b）充放电曲线，（c）循环性能测试，（d）组装的两对燃料电池点亮“1314”LED的光学照片。

    该研究工作由太原理工大学Xiaomin Wang团队于2019年发表在Journal of Alloys and Compounds期刊上。原文：Hierarchical Ni2P nanosheets anchored on three-dimensional graphene as selfsupported anode materials towards long-life sodium-ion batteries（https://doi.org/10.1016/j.jallcom.2019.152751.）
