我们报导了嵌入Ni泡沫的三维石墨烯水凝胶作为高表面积载体,在载体上电沉积NiCo2O4纳米薄片,将其作为超级电容器电极,显著改善了可接触电极表面积和赝电容材料的负载量。构建的NiCo2O4/石墨烯水凝胶/Ni泡沫三元复合电极具有从大孔到中孔的分级孔结构,协同提供连续的电子路径,宽大的离子通道和大的电解质-电极界面,从而有利于整体超级电容器电极储能特性的改善。因此,所制备的电极在2 mA/cm2下表现出高的电容值(3.84 F/cm2)和优异的倍率性能(在50 mA/cm2下保留率为71.6%)。此外,使用NiCo2O4/石墨烯水凝胶/Ni泡沫作为正电极和石墨烯水凝胶/Ni泡沫作为负电极组装为不对称超级电容器,使得最大能量密度和功率密度分别为65 Wh/kg和18.9 kW/kg,并且具有引人注目的循环稳定性(5000次充放电循环后电容保持率为92%)。这些理想的结果表明,用于高性能超级电容器应用的分级多孔NiCo2O4/石墨烯水凝胶/Ni泡沫电极具有巨大潜力。

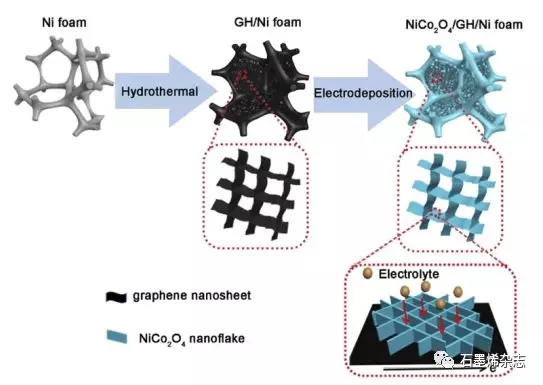

Figure 1. 示意图说明了NiCo2O4/GH/NF的制备过程。
Figure 2. (a)裸Ni泡沫、(b)GH嵌入Ni泡沫(箭头指向Ni泡沫)、(c)具有大放大倍数的GF和(d-f)NGF在不同放大倍数下的SEM图像;(f)中的图像取自(e)中矩形标记的区域。
Figure 3. (a)GF和(b)NGF在低放大倍数下的TEM图;(c)NGF中NiCo2O4纳米薄片的TEM图像;(d)NGF中NiCo2O4纳米薄片的HRTEM图;(d)中的插图显示了相应的SAED模式。

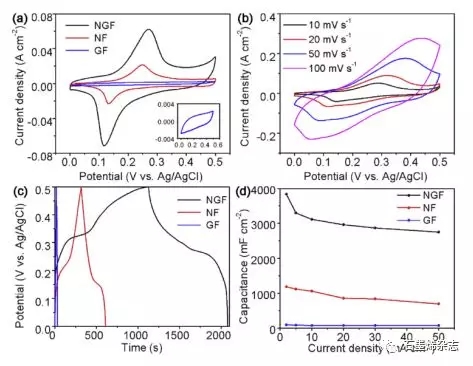

Figure 4. (a)以10 mV/s的扫描速率,NGF、NF和GF的CV曲线,插图:GF放大的CV曲线;(b)NGF在不同扫描速率下的CV曲线;(c)NGF、NF和GF的GCD曲线;(d)NGF、NF和GF的比电容与电流密度的关系图。

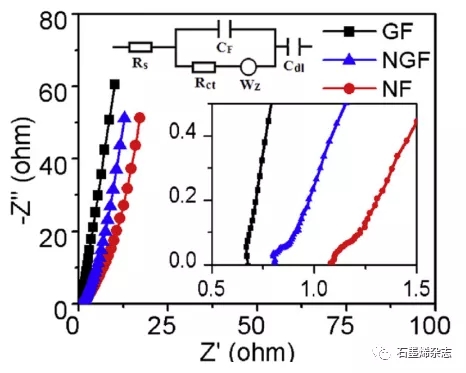

Figure 5. GF、NF和NGF的阻抗图,插图:等效电路图和高频区域的放大图。
相关研究成果于2019年由郑州大学Li Zhang课题组,发表在Electrochimica Acta(2019, 299, 116-124)上。原文:Construction of 3D hierarchical porous NiCo2O4/graphene hydrogel/Ni foam electrode for high-performance supercapacitor。
|
|
