对于实现高功率的良好能量密度而言，高工作电压和比电容对于柔性固态对称超级电容器（FSSC）器件来说至关重要。在本文中，我们报导了基于NiFe₂O₄纳米立方体固定在还原氧化石墨烯（rGO）冷冻凝胶电极上的1.8 V FSSC。通过三维交联网络结构的表面保护，从Ni₃[Fe(CN)₆]₂转化为NiFe₂O₄抑制了原始的纳米立方体结构。受益于NiFe₂O₄纳米立方体和石墨烯纳米片之间的协同效应，新合成的NiFe₂O₄@rGO杂化电极提供高电荷存储容量（在1 A/g的恒定电流密度下达到488 F/g），优异的倍率能力和循环性能（10,000次循环后保持初始电容值的89.8％）。此外，NiFe₂O₄@rGO FSSC已经组装并在弯曲状态下表现出稳定的行为，以及62.5 Wh/kg的高能量密度和长循环寿命（6000次循环后保持初始电容值的93.2％）。本文所提出的控制NiFe₂O₄@rGO纳米结构的设计和合成策略，为在先进能量存储装置中开发高性能电极提供了希望。

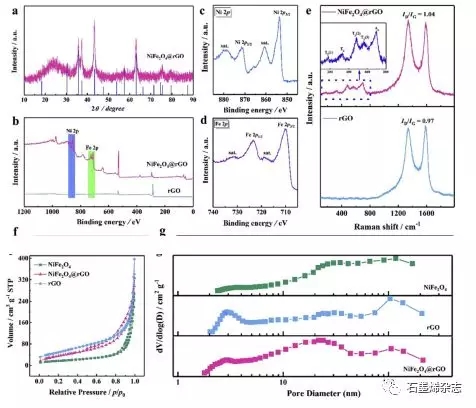

Figure 1. （a）NiFe₂O₄@rGO复合物的XRD图谱；（b）NiFe₂O₄@rGO的XPS总谱图；（c）Ni 2p和（d）Fe 2p区域内的XPS光谱图；（e）NiFe₂O₄@rGO和rGO的拉曼光谱图；（f）N₂吸附/解吸等温线；（g）NiFe₂O₄、NiFe₂O₄@rGO和rGO的孔径分布。

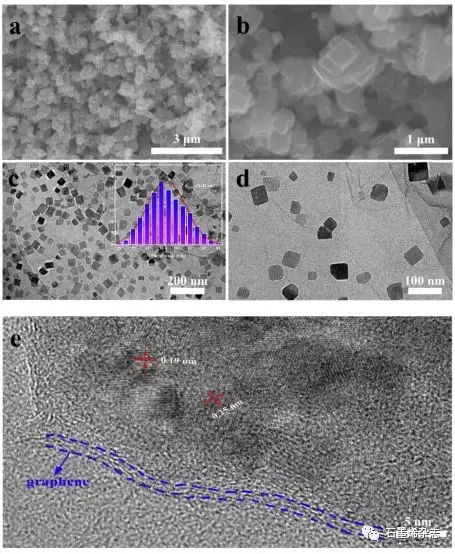

Figure 2. （a,b）NiFe₂O₄纳米立方体的SEM图像；NiFe₂O₄@rGO的（c,d）TEM和（e）HRTEM图，c的插图是NiFe₂O₄@rGO的粒度分布。

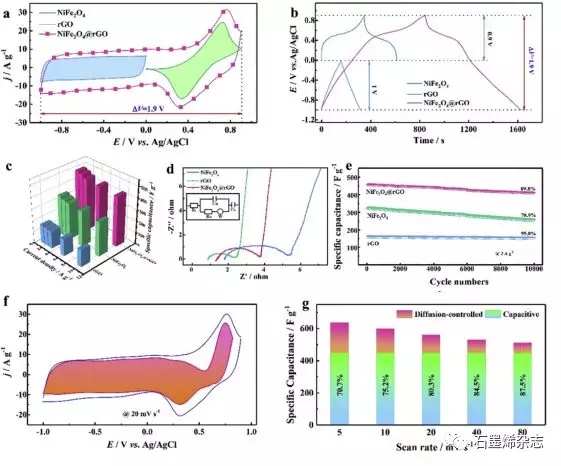

Figure 3. 在三电极系统中NiFe₂O₄、rGO和NiFe₂O₄@rGO的电化学性能：（a）CV曲线；（b）GCD曲线；（c）作为电流密度函数的比电容；（d）奈奎斯特图；（e）10,000次循环的循环稳定性；（f）以20 mV/s的恒定扫描速率分离NiFe₂O₄@rGO中的电容和扩散电流；（g）电容和扩散控制电荷对扫描速率的贡献率。

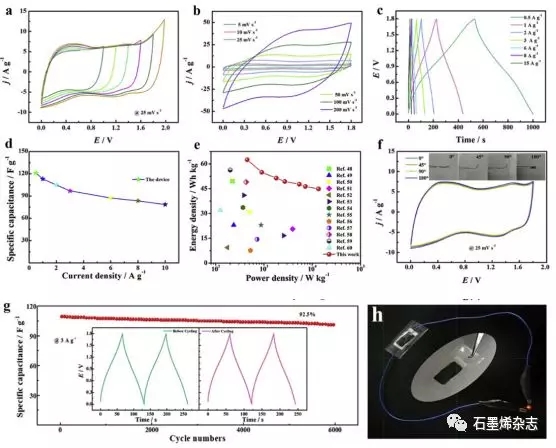

Figure 4. NiFe₂O₄@rGO FSSC的电化学性能：（a）不同电位窗口的CV曲线；（b）不同扫描速率的CV曲线；（c）各种电流密度下的GCD曲线；（d）比电容作为电流密度的函数；（e）NiFe₂O₄@rGO FSSC的Ragone图，并与之前的文献进行比较；（f）机械弯曲对CV曲线的影响；（g）循环稳定6000个循环，插图：完成6000次循环之前和之后的GCD曲线；（h）由单个NiFe₂O₄@rGO FSSC供电红色LED的数字照片。

相关研究成果于2019年由哈尔滨工程大学Kui Cheng课题组，发表在Chemical Engineering Journal（2019, 360, 171–179）上。原文：NiFe₂O₄ nanocubes anchored on reduced graphene oxide cryogel to achieve a 1.8 V flexible solid-state symmetric supercapacitor。
