这里，通过气体发泡方法（类似于蒸面包）成功制备了一种新颖的三维N，S-共掺杂还原氧化石墨烯（3D NSrGO）泡沫，其中(NH4)2S2O3作为发泡剂以及提供N和S源。如此交联的3D结构不仅具有高的比表面积，还为电子/离子传输提供了更多的传输通道。此外，引入含N和S的官能团，在石墨烯中创造了晶格缺陷，这为法拉第赝电容发生提供了更多的活性位点。最终，在三电极系统中对3D NS-rGO样品进行了电化学测试，在1 A g-1电流密度下其容量达306.3 F g-1，优于相同温度下制备的rGO两倍之上。此外，该3D NS-rGO样品显示了极好的循环稳定性，经过10000次循环测试后其电容损失小于2％暗示其在高性能超级电容器的潜在应用前景。

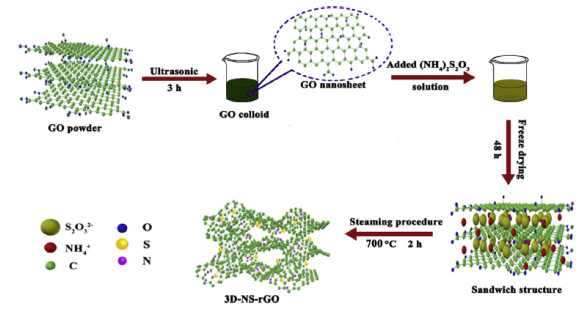

Figure 1．制备3D NS-rGO泡沫的过程示意图。


Figure 2.GO，(NH4)2S2O3，以及GO和(NH4)2S2O3两者混合物的TGA曲线，（b）GO，(NH4)2S2O3和3D NS-rGO材料的XRD图。


Figure 3.（a）GO，（b-d）3D NS-rGO的SEM图，（e）N元素和（f）S元素的漫谱图。

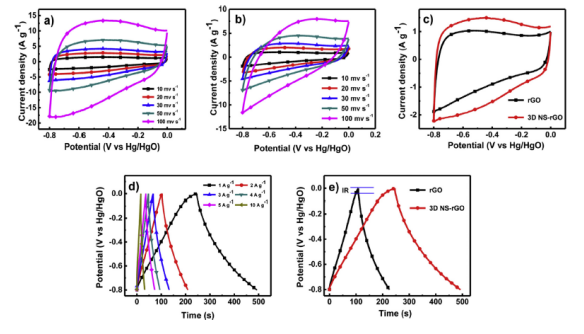

Figure 4.（a）3D NS-rGO电极，（b）rGO在不同扫速下的CV曲线，（c）两种电极在10 mV s-1固定扫速下的CV曲线比较，（d）3D NS-rGO电极在不同电流密度下的恒电流充放电曲线，（e）两种电极在1 A g-1固定电流密度下的恒电流充放电曲线。

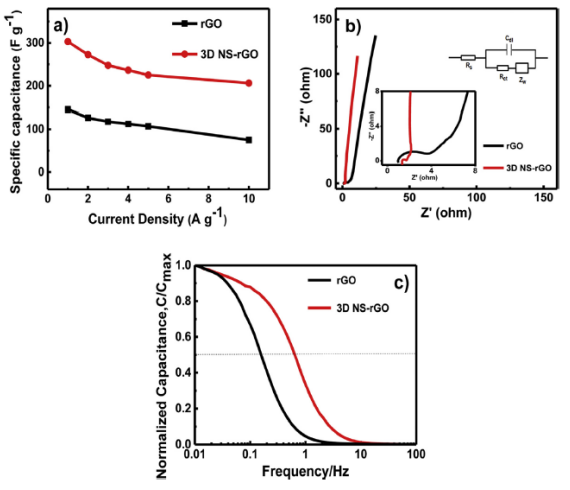

Figure 5.（a）两种电极的倍率性能，（b）电化学阻抗谱，（c）频率响应。

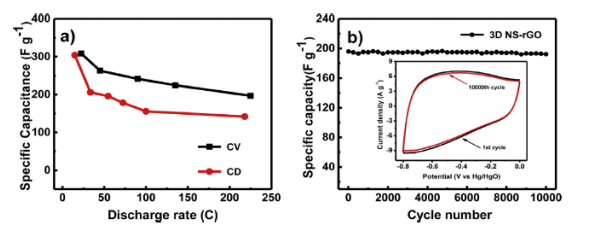

Figure 6. （a）3D NS-rGO电极的放电速率与相应比电容的函数关系，（b）循环性能测试。
       该研究工作由华南师范大学Dong Shu团队联合中山大学Chun He于2019年发表在Journal of Colloid and Interface Science期刊上。原文：Synthesis of three dimensional N&S co-doped rGO foam with high capacity and long cycling stability for supercapacitors（https://doi.org/10.1016/j.jcis.2018.11.007）
