这里，通过简单的热解和硒化过程制备了硼氮共掺杂碳纳米管包覆纳米芽状方硒钴矿型CoSe2（CoSe2@BCN-750）。所获得的CoSe2@BCN-750作为钠离子电池阳极时，表现出优异的储能性质，电流密度为100 mA g-1时，电容量达580 mA h g-1。此外，具有出色的倍率特性（100-2000 mA g-1电流密度）和稳定性，在大电流密度下循环4000圈后，其电容量仍能保持98%。结合一系列理论计算，解释了该电极材料性能好的原因，并且通过第一模拟计算，可能的Na+离子储能位点都一一被鉴定。这些结果证明了杂原子的嵌入，B-C, N-C, CoSe2引入到BCN纳米管中，可以获得优异的Na+离子吸附能。

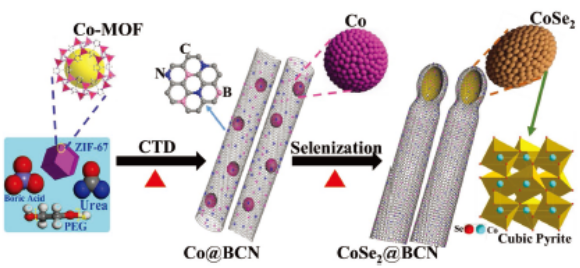

Figure 1.合成CoSe2@BCN-750纳米管的原理示意图。

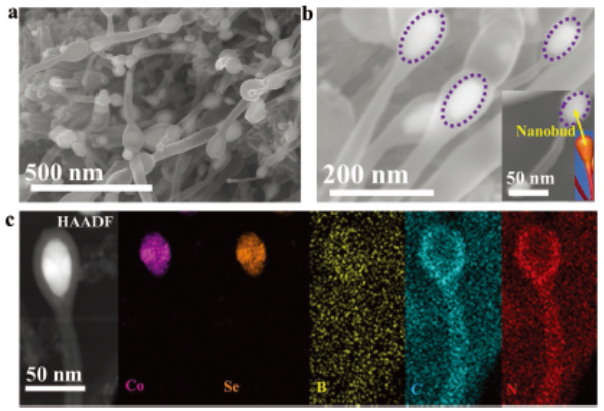

Figure 2. CoSe2@BCN-750纳米管的形貌及元素分析。（a-b）FESEM图，明显看出CoSe2 NB在BCN纳米管中，（c）相应的FESEM元素图。

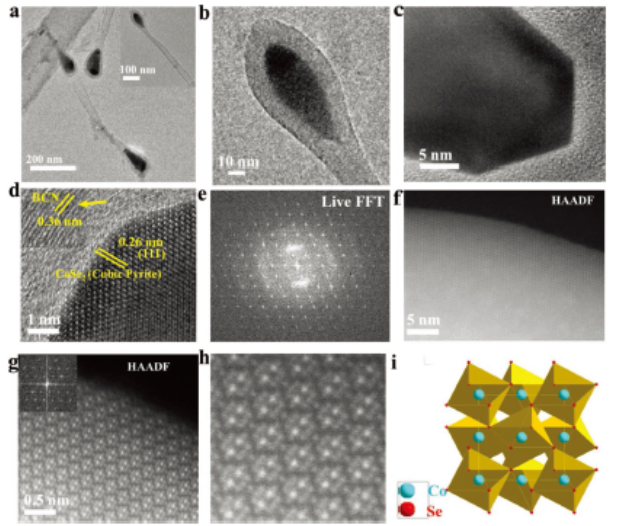

Figure 3. CoSe2@BCN-750纳米管的形貌及结构分析。（a-c）TEM，（d）HRTEM图，（e）FFT，（f-h）HAADF，（i）CoSe2的立方黄铁矿结构。

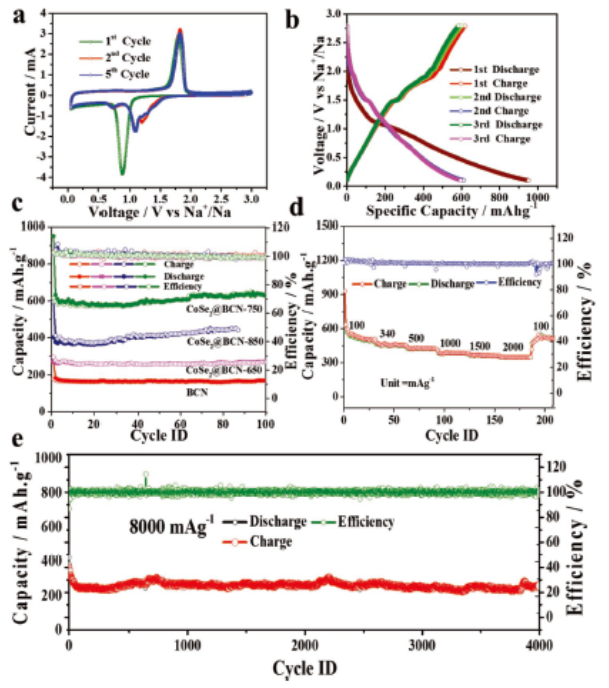

Figure 4. CoSe2@BCN-750用于SIBs的电化学性能表征。（a）CV曲线，（b）充放电曲线，（c）循环性能比较，（d）不同电流密度下的倍率性能，（e）在大电流密度下的长期循环稳定性。

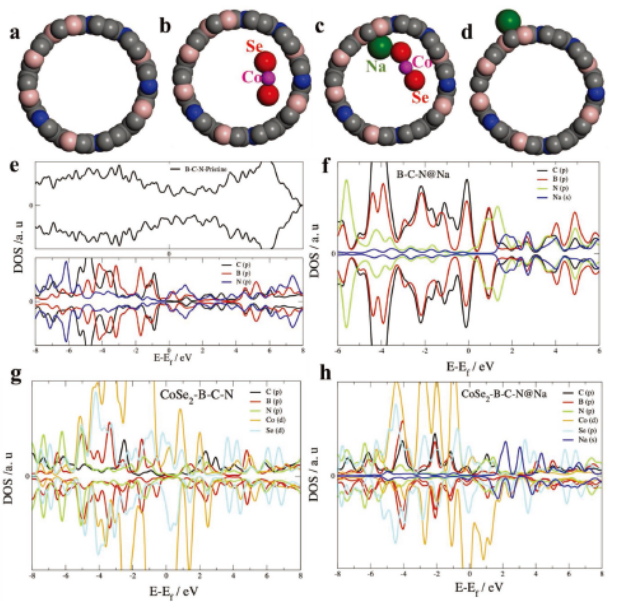

Figure 5.（a）BCN, （b）CoSe2@BCN，（c）Na吸附的CoSe2@BCN，（d）Na吸附的BCN纳米管的示意图，（e）B-C-N，（f）Na吸附的B-C-N，（g）CoSe2@B-C-N纳米管，（h）Na吸附的CoSe2@B-C-N纳米管的DOS曲线。
       该研究工作北京大学工学院邹如强教授课题组于2019年发表在Advanced Energy Materials期刊上。原文：Encapsulating Trogtalite CoSe2 Nanobuds into BCN Nanotubes as High Storage Capacity Sodium Ion Battery Anodes（DOI: 10.1002/aenm.201901778）
