在这项研究中，开发了硫化铜/羧化氧化石墨烯纳米杂化物（CuSG）混合的聚醚砜中空纤维膜（P HFMs），用于从水中有效分离氧二苯甲酮和双酚A。复合HFMs在亲水性、机械强度、热稳定性、体孔率和表面电荷方面显示出显着改善。对于掺有1 wt％CuSG纳米杂化物的HFMs，测得的纯水渗透率非常高（528.2±44.6 mL/m²/h/mmHg）和90.1％的通量回收率。此外，通过这些复合材料HFMs测得，从EDCs加标水中的氧二苯甲酮（98±1％）和双酚A（95±2％）的去除率很高。因此，实验结果证明了新型复合聚合物HFMs在分离应用中的潜在功效。

Figure 1. 制备CuSG纳米杂化物的步骤流程。

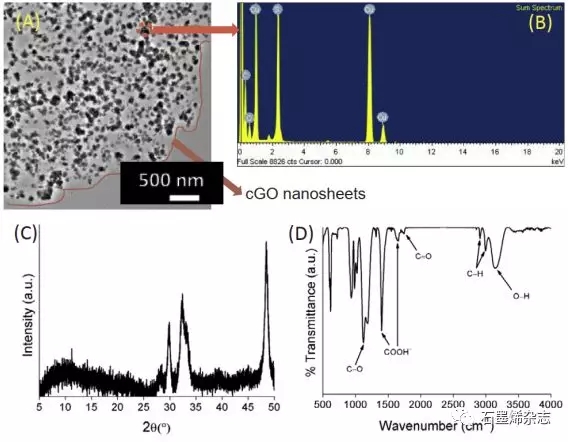

Figure 2. （A）TEM图像显示了cGO纳米片上CuS NPs的均匀分散；（B）点EDS分析证实了锚定在cGO纳米片中CuS NPs的存在；所制备CuSG纳米杂化物的（C）XRD图和（D）ATR-FTIR光谱。


Figure 3. 不同HFM样品的SEM图像。随着HFMs中CuSG纳米杂化物含量的增加，手指状结构变宽。

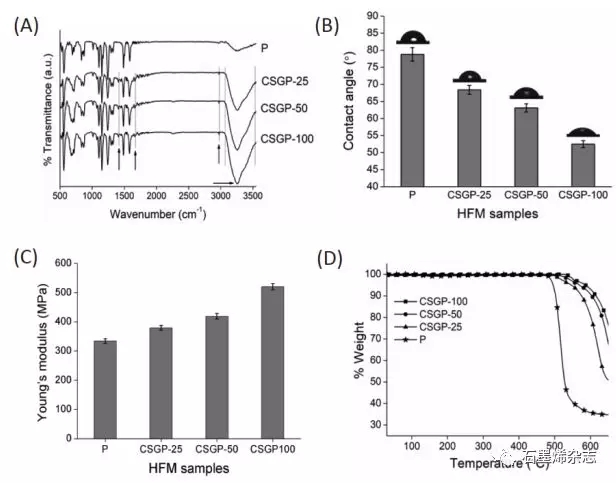

Figure 4. 不同HFM样品的（A）ATR-FTIR光谱、（B）水接触角、（C）杨氏模量和（D）TGA图。


Figure 5. 条形图显示（A）大孔隙率、（B）聚合物涂料溶液的平均孔径（rm）、（C）聚合物涂料溶液的粘度和（D）不同HFM样品中不同浓度的CuSG纳米杂化物在HFMs中的表面Zeta电位。
      相关研究成果于2019年由印度孟买理工学院Jayesh Bellare课题组，发表在Polymer（2019，163，57–67）上。原文：Copper sulfide nanoparticles/carboxylated graphene oxide nanosheets blended polyethersulfone hollow fiber membranes: Development and characterization for efficient separation of oxybenzone and bisphenol A from water。
