为了降低镁阳极腐蚀速率，提高镁空气电池的放电性能，成功制备了水溶性石墨烯poly(4-苯乙烯磺酸钠)/还原石墨烯和还原石墨烯/Mn₃O₄纳米复合材料。poly(4-苯乙烯磺酸钠)/还原氧化石墨烯负极、NaCl电解质和还原氧化石墨烯/Mn₃O₄纳米复合材料为正极催化剂组织了镁-空气电池。通过X射线衍射、扫描电镜和傅里叶变换红外分光光度计对poly(4-苯乙烯磺酸钠)/还原氧化石墨烯和还原氧化石墨烯/Mn₃O₄纳米复合材料的结构和形貌进行了测试。已发现由poly(4-苯乙烯磺酸钠)/还原氧化石墨烯和还原氧化石墨烯/Mn₃O₄纳米复合材料制成的镁-空气电池组的能量密度为1620 Wh/kg，阳极利用率为82％，远高于用NaCl溶液和商用空气正极获得的结果（1115 Wh/kg和52％）。

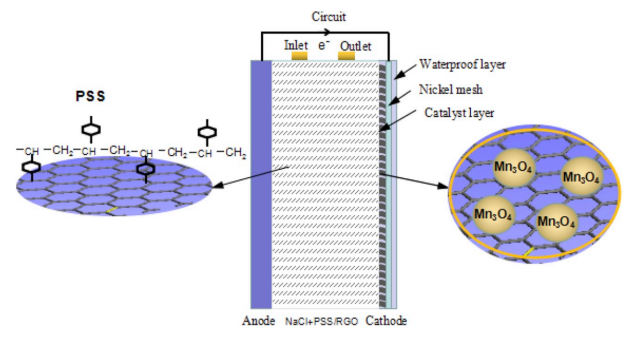

Figure 1. 基于RGO/Mn₃O₄纳米复合材料作为空气电极催化剂，在3.5％NaCl+PSS/RGO溶液中镁空气电池的结构。

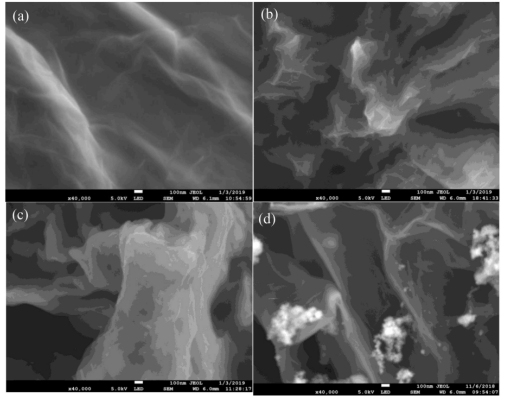

Figure 2. GO（a），RGO（b）和PSS/RGO（c）和RGO/Mn3O4纳米复合材料（d）的SEM

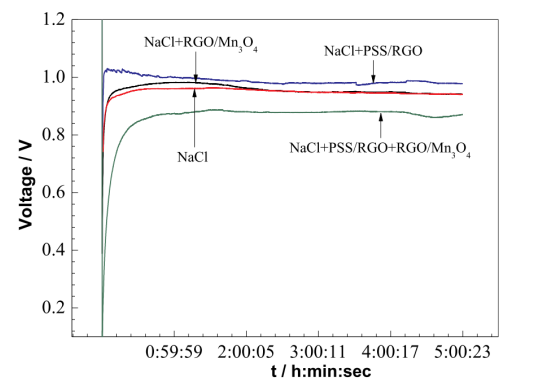

Figure 3. 镁空气电池（10 mA/cm²）在NaCl、NaCl+RGO/Mn₃O₄、NaCl+PSS/RGO和NaCl+RGO/Mn₃O₄+PSS/RGO中的放电曲线。

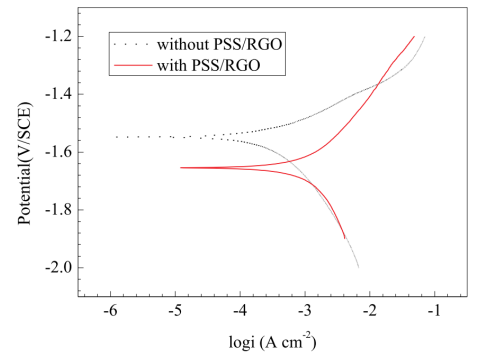

Figure 4. Mg-6wt％Al-1wt％In在3.5％NaCl和3.5％NaCl+1％PSS/RGO溶液中的极化曲线。

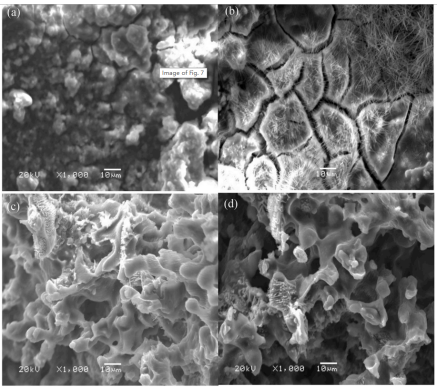

Figure 5. Mg-6wt％Al-1wt％In合金在不同溶液中放电后的SEM：在清洗腐蚀产物中的3.5％NaCl（a）和3.5％NaCl+1％PSS/RGO（b）中以及清洗腐蚀产物3.5％NaCl（c）和3.5％NaCl+1％PSS/RGO（d）

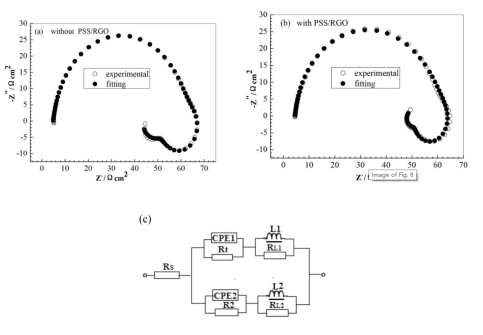

Figure 6. Mg-6wt％Al-1wt％In在3.5％NaCl溶液（a），3.5％NaCl+1％PSS/RGO溶液（b）中的EIS光谱和EIS的等效电路（c）。
EIS spectrums of the Mg-6 wt %Al-1 wt % In in 3.5% NaCl solution (a), 3.5% NaCl þ 1% PSS/RGO solution (b), and equivalent circuit of EIS (c).

      相关研究成果于2019年由河南科技大学Guangxin Wang课题组，发表在Journal of Power Sources（https://doi.org/10.1016/j.jpowsour.2019.05.034）上。原文：Properties of reduced graphene oxide for Mg-air battery
