二维过渡金属碳化物和氮化物（称为MXenes）是有前途的储能材料。尽管已在超级电容器中使用MXene电极证明了优异的电容性能，但相对较高的电阻和低效的分离工艺限制了材料的应用。这项工作报告了一种创新的简便方法，结合等离子剥落技术来制造石墨烯包裹的MXene。该方法包括两个关键方面：1）将氧化石墨（GO）掺入MXene中；以及2）GO改性MXene的等离子去角质。所得材料表示为MXene@rGO，MXene表面具有层状结构的还原氧化石墨烯。使用MXene@rGO材料制造全固态柔性超级电容器。与常规MXene相比，MXene@rGO超级电容器的比电容高出两倍，并且具有出色的充电/放电和机械稳定性。这项研究有可能导致开发新的电极材料，从而大大提高储能能力。

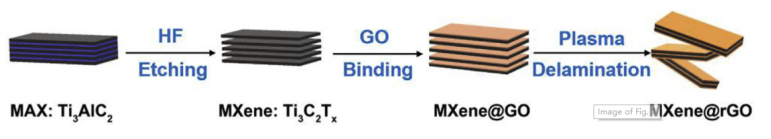

Figure 1. 带有结构演化的MXene@rGO的合成示意图


Figure 2. （a）MAX，（b）MXene，（c,d）MXene@GO和（e,f）MXene@rGO的SEM图像

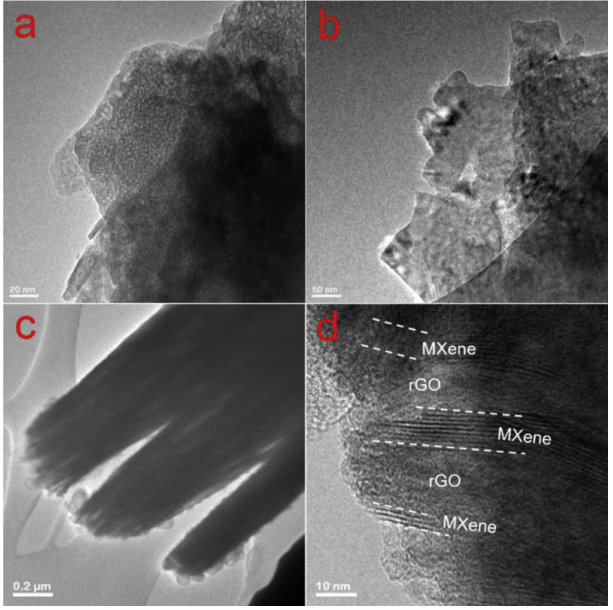

Figure 3. （a）MAX，（b）MXene和（c,d）MXene@rGO的TEM图像


Figure 4. （a,b）MXene和（c,d）MXene@rGO的CV和恒电流充放电曲线。

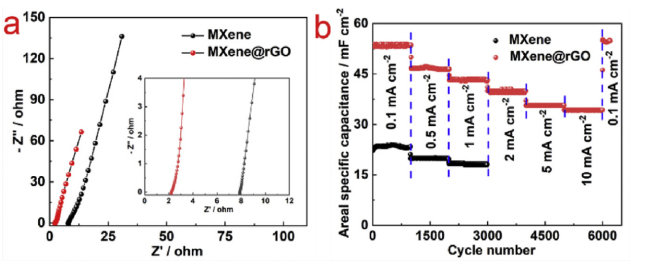

Figure 5. MXene和MXene@rGO（a）的奈奎斯特图和（b）充电/放电周期。


Figure 6. （a）由三个串联的设备供电的红色LED；（b）不同变形和数码摄影下设备的CV曲线

      相关研究成果于2019年由密西根州立大学Keliang Wang课题组，发表在Energy Storage  Materials（https://doi.org/10.1016/j.ensm.2019.04.029）上。原文：Graphene wrapped MXene via plasma exfoliation for all-solid-state flexible supercapacitors。
