世界上首个具有自对准栅极的叠层垂直纳米环栅晶体管的实现

       从Intel首发22nm FinFET工艺之后，全球主要的半导体厂商在22/16/14nm节点开始启用FinFET鳍式晶体管，目前全球最先进的半导体工艺已经进入7nm，下一步还要进入5nm、3nm节点，制造难度越来越大，其中晶体管结构的限制至关重要，未来的工艺需要新型晶体管。三星在去年率先宣布3nm节点改用GAA环绕栅极晶体管。基于全新的GAA晶体管结构，三星通过使用纳米片设备制造出了MBCFET（Multi-Bridge-Channel FET，多桥-通道场效应管），该技术可以显著增强晶体管性能，主要取代FinFET晶体管技术。基于上述信息也可以看出GAA环绕栅极晶体管的重要意义。这里，朱慧珑课题组系统地研发了一种原子层选择性刻蚀锗硅的方法，结合多层外延生长技术将此方法用于锗硅/硅超晶格叠层的选择性刻蚀，从而精确地控制纳米晶体管沟道尺寸和有效栅长，首次实现了垂直纳米环栅晶体管的自对准高k金属栅后栅工艺。其集成工艺与主流先进CMOS制程兼容。所获得的栅长约60 nm，纳米片厚度20 nm的p型VSAFET。原型器件的SS、DIBL和电流开关比（Ion/Ioff）分别为86 mV/dec、40 mV和1.8x105。

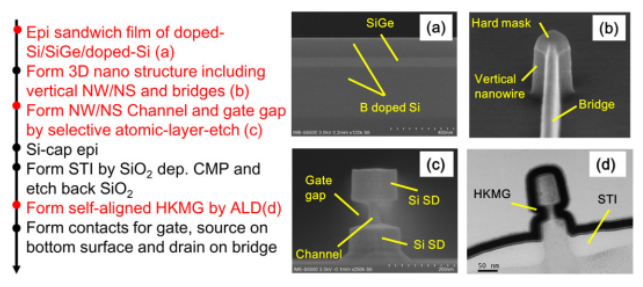

Figure 1. VSAFETs的工艺流程。（a）Si/SiGe/Si之后的SEM图，（b）RIE之后的3D结构SEM图，（c）qALE之后的SEM图，（d）HKMG沉积后的TEM图。


Figure 2. VSAFETs的原理示意图。（a）单个装置的结构设计，（b）两个装置串联连接的的测试结构。

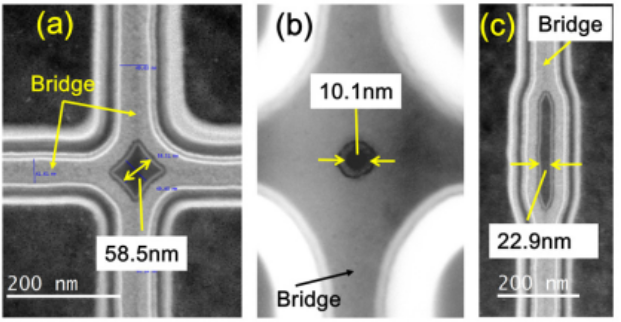

Figure 3. 配有包覆HKMG的VSAFETs的STEM顶视图。（a）方形横截面纳米线，（b）圆形横截面纳米线，（c）纳米片。

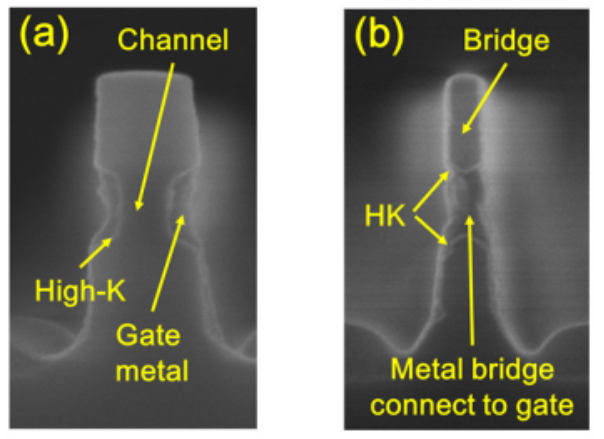

Figure 4.栅极金属在活性离子刻蚀后（RIE），（a）VSAFETs的SEM图：纳米片装置的HKMG和（b）与栅极的局部连接。

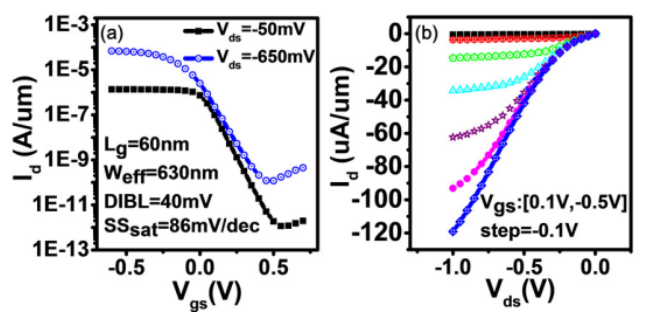

Figure 5.（a）pVSAFETs器件的结构和I-V特性，（a）转移特性曲线和（b）输出特性曲线。
      该研究工作由中科院微电子所先导中心朱慧珑研究员课题组于2019年发表在国际微电子器件领域的顶级期刊《IEEE Electron Device Letters》上。原文：Vertical Sandwich Gate-All-Around Field-Effect Transistors with Self-Aligned High-k Metal Gates and Small Effective-Gate-Length Variatio（DOI: 10.1109/LED.2019.2954537）
