在这项工作中，我们通过铜和氧化石墨烯（GO）之间明显的氧化还原转化反应，无需任何添加剂，就可以一步合成还原氧化石墨烯（rGO）封装的硫化铜（CuS）纳米复合材料，开发出一种简单而低成本的策略。制备的CuS和rGO封装的CuS纳米复合材料已通过各种物理化学技术进行了表征，以观察其形状、形态和结构。它揭示了具有六边形结构的合成样品的平均尺寸在10–30 nm范围内。紫外可见吸收光谱暴露了CuS的强吸收峰，并且在NIR范围内观察到了rGO封装的CuS复合材料。合成的样品在很宽的频率范围内（102-106 Hz）显示出高介电常数和电导率。还研究了温度对合成的rGO封装的CuS纳米复合材料电导率的影响。优异的导电性能归因于CuS和rGO之间的协同作用。随着温度的升高，rGO封装的CuS复合材料的最大电导率在高温下呈指数增长。具有高介电常数和导电性的复合材料是高电容的有前途的材料，此外，它还用作超级电容器和储能应用的电极材料。

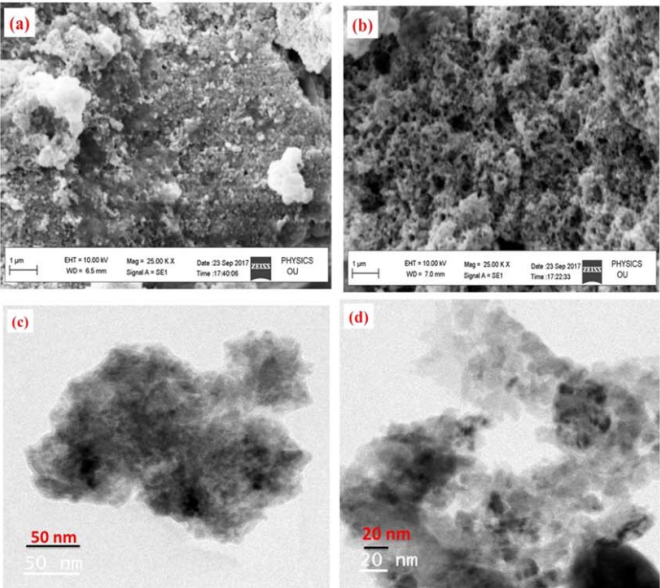

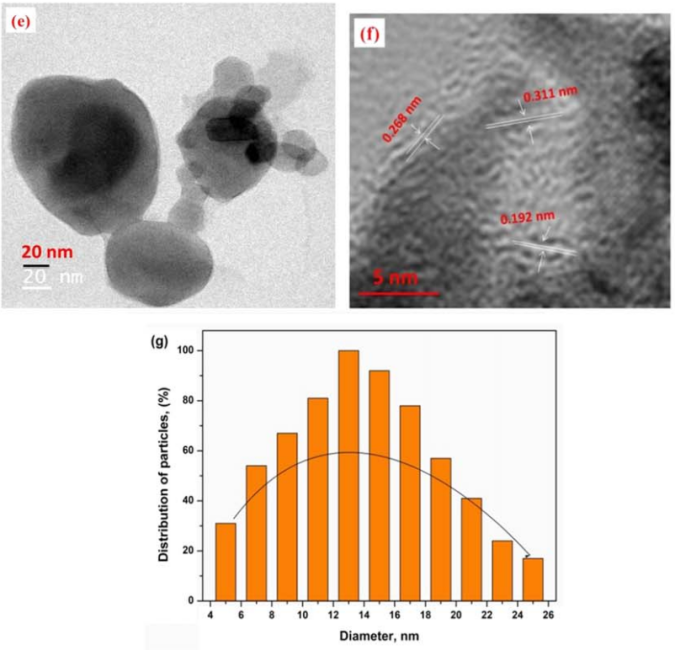

Figure 1. （a）CuS NPs和（b）rGO封装CuS复合材料的SEM图像；（c）CuS NPs和（d-f）rGO封装CuS复合材料的HR-TEM图像；（g）rGO封装CuS复合材料的直方图

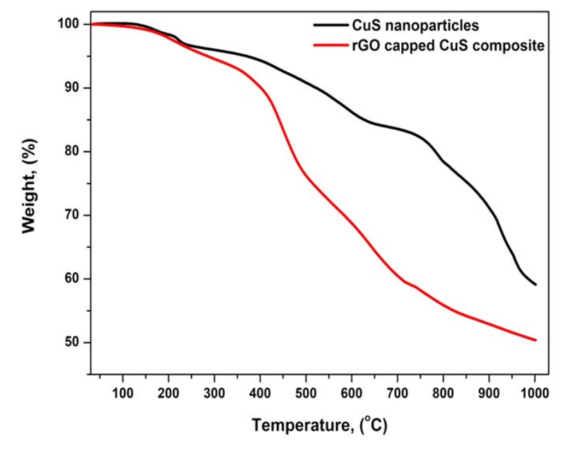

Figure 2.CuS NP和rGO封装CuS复合物的TGA热分析图

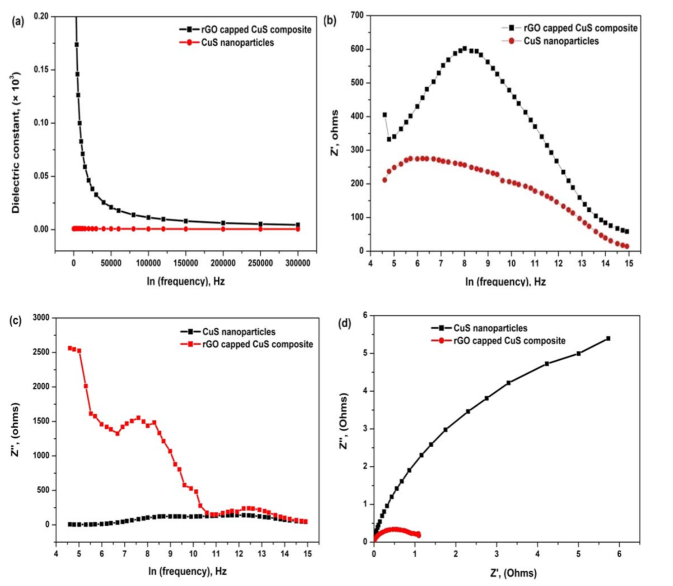

Figure 3. 室温下合成的CuS NPs和rGO封装CuS复合材料的（a）介电常数和（b,c）阻抗的频率相关性；（d）Cole-Cole图

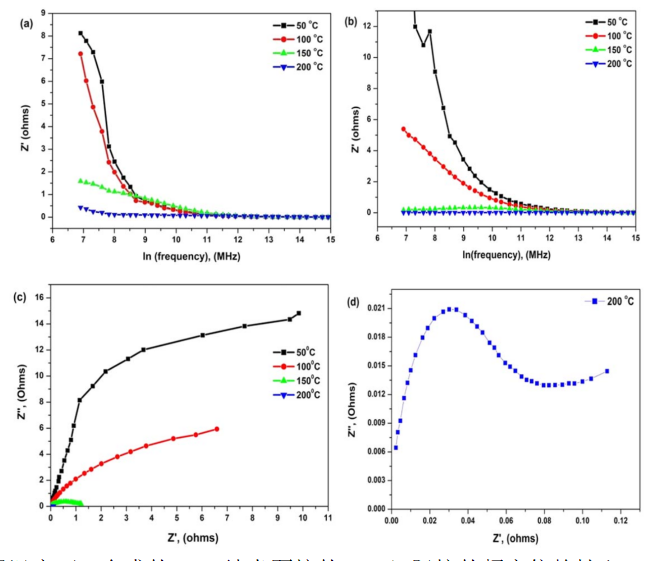

Figure 4. 不同温度下，合成的CuS纳米颗粒的（a,b）阻抗的频率依赖性和（c,d）Cole-Cole图

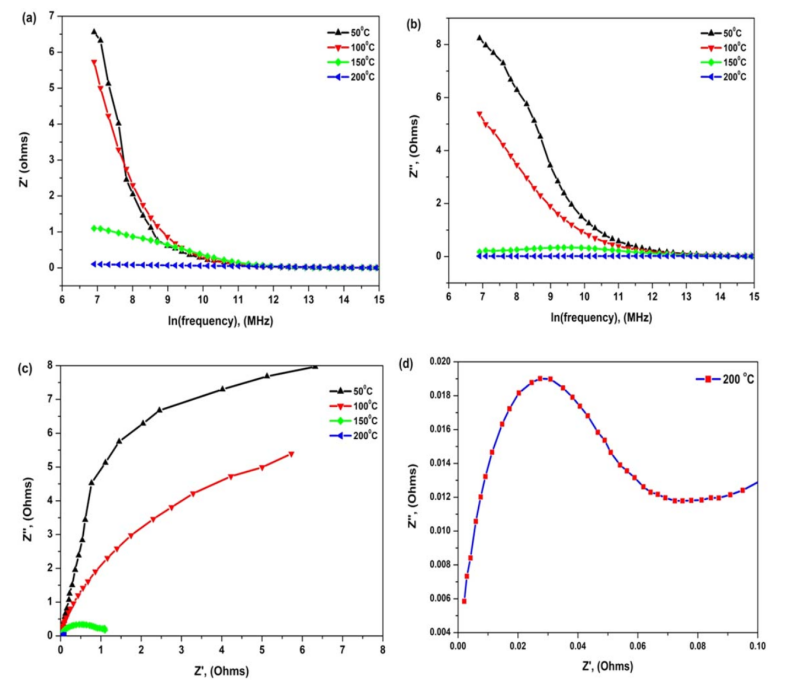

Figure 5. 合成的rGO封装CuS复合材料，在不同温度下的（a,b）阻抗的频率依赖性和（c,d）Cole-Cole图

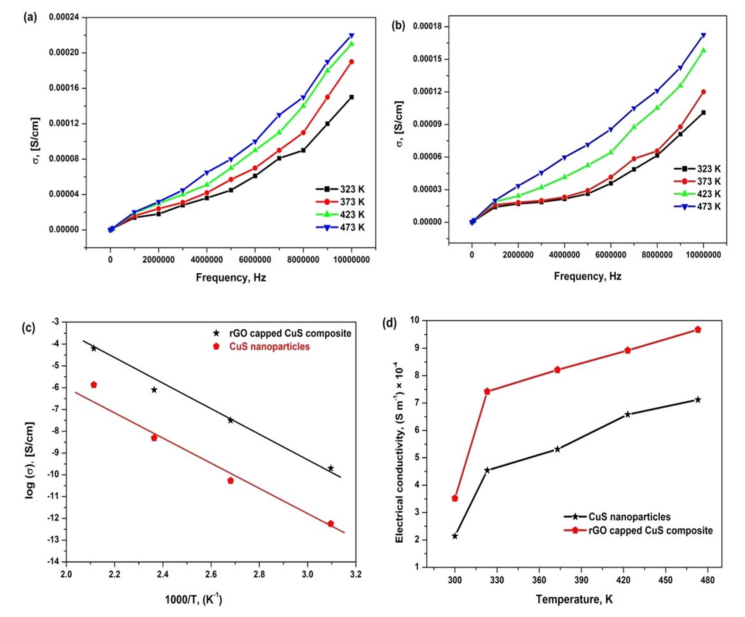

Figure 6. 在不同频率下，（a）rGO封装CuS复合材料和（b）CuS纳米颗粒的电导率（σ）的温度依赖性；rGO封装CuS复合材料和CuS纳米颗粒，在不同温度下的（c）活化能的评估以及（d）电导率行为

     相关研究成果于2019年由奥斯马尼亚大学Dasari Ayodhya课题组，发表在Mater. Res. Express（https://doi.org/10.1088/2053-1591/aafe55）上。原文：Investigation of temperature and frequency dependence of electrical conductivity and dielectric behavior in CuS and rGO capped CuS nanocomposites。
