将具有缠结的碳纳米管（CNT）的自立式碳纳米管薄膜（CNTF）用作导电载体，以制备CuS-ZnS/CNTF复合材料作为固定化光催化剂，用于生产H₂。研究了CuS-ZnS/CNTF光催化剂的表面形貌、晶体性质、表面化学性质和光学性质。通过光催化产氢试验评价了形成CuS-ZnS异质结和导电CNTF对CuS-ZnS/CNTF光催化剂分离光生电荷和光催化产氢活性的影响。导电CNT膜可以防止光生电子空穴对的复合。CuS纳米颗粒在ZnS/CNTF上的沉积导致较高的光催化活性，这可归因于有效的电子空穴分离。引入ZnS和CuS使光催化剂表面更亲水。多孔结构有助于牺牲剂与光催化剂之间的有效接触，从而提高了H₂的生产活性。

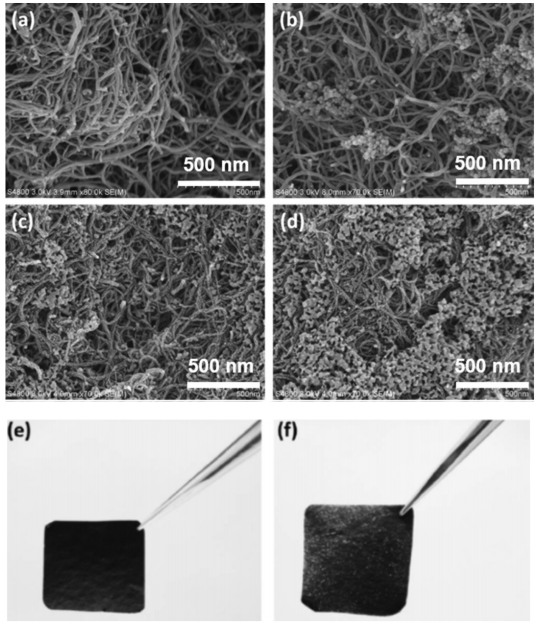

Figure 1. （a）CNTF、（b）TZ45、（c）TZC75和（d）TZC125的FESEM图像；（e）TZ45和（f）TZC75的照片


Figure 2. TZC75的TEM图像

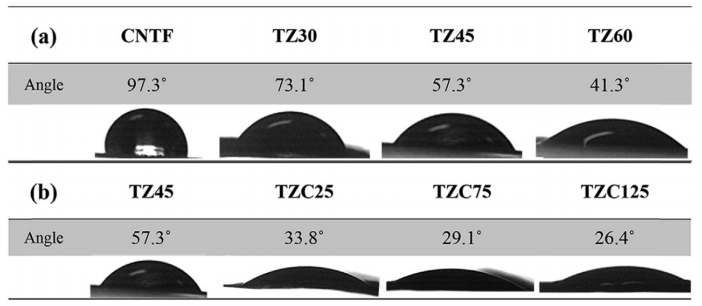

Figure 3. （a）原始CNTF、TZ30、TZ45、TZ60和（b）TZ45、TZC25、TZC75、TZC125光催化剂的接触角

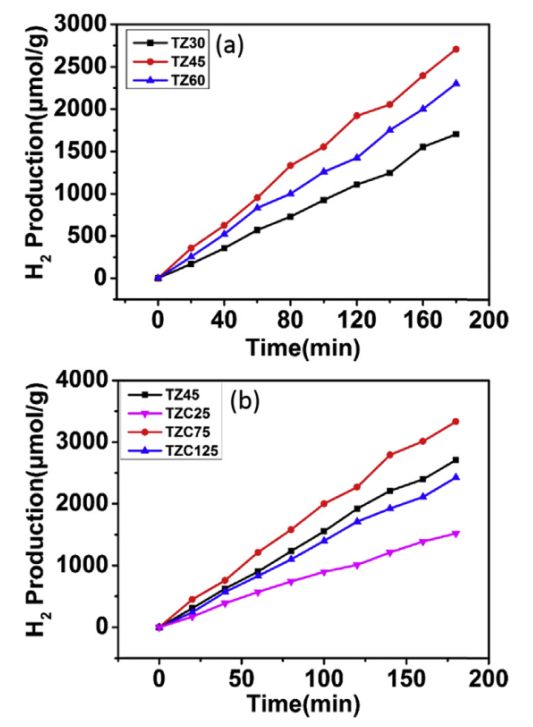

Figure 4. （a）ZnS/CNTF基光催化剂和（b）CuSeZnS/CNTF基光催化剂制氢的时间过程

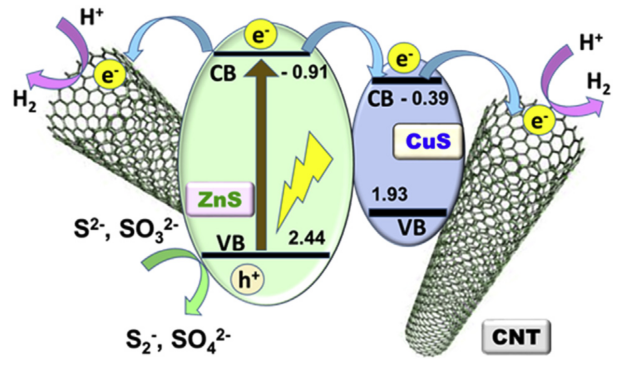

Figure 5. TZC75光催化剂中能带结构和电子空穴对分离的示意图

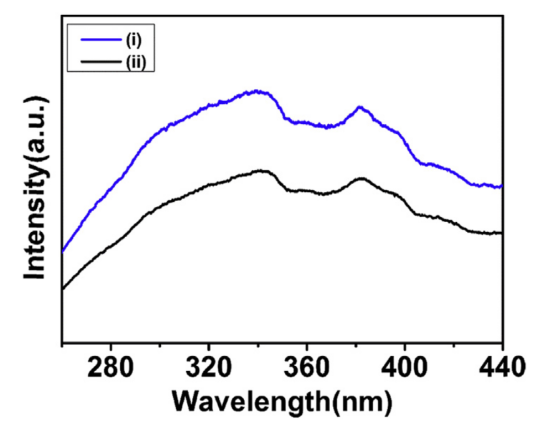

Figure 6. （i）TZ45和（ii）TZC75的光致发光光谱

     相关研究成果于2019年由逢甲大学Chi-Jung Chang课题组，发表在international journal of hydrogen energy（2019, 44, 30553-30562）上。原文：Free-standing CuS-ZnS decorated carbon nanotube films as immobilized photocatalysts for hydrogen production。
