本文报道了具有优异吸附性能的氧化石墨烯（GO）/中孔SBA-15纳米复合材料的合成。通过XRD、FESEM、TEM、FTIR、拉曼光谱仪和表面积分析仪对样品进行表征。吸附研究表明，将GO掺入SBA-15骨架比纯BA-15具有更高的吸附能力。该复合材料显示出均匀的孔径（6.50 nm）、大的孔体积（1.035 cm³/g）和高表面积（891 m²/g）。样品的吸附量随样品剂量和吸附温度的增加以及染料初始浓度的增加而降低。发现该复合物对亚甲基蓝的最大吸附容量为242mg/g。去除效率达到100％。该方法简单易行，适合批量生产。

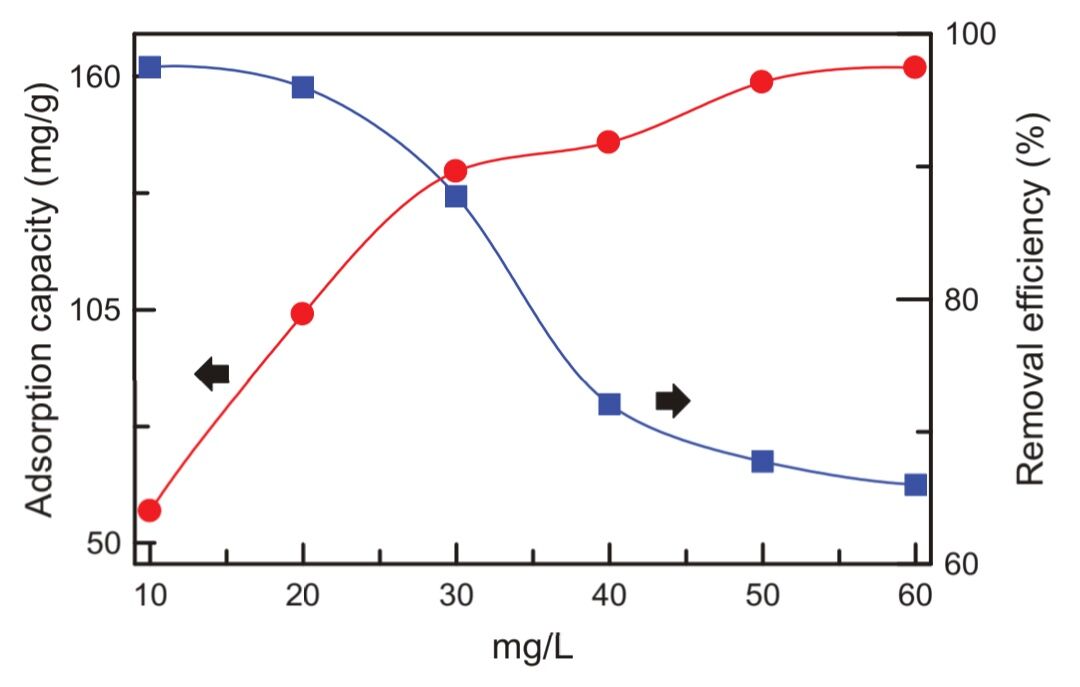

Figure 1. MB初始浓度对GO-MS样品吸附能力和去除效率的影响

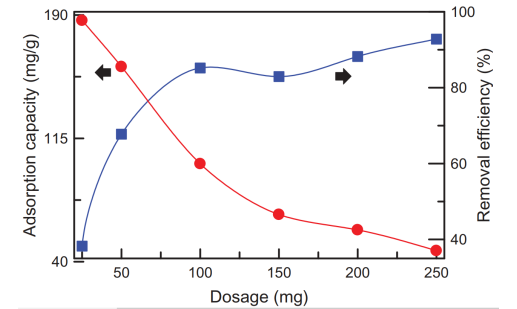

Figure 2. 样品质量对GO-MS样品吸附能力和去除效率的影响

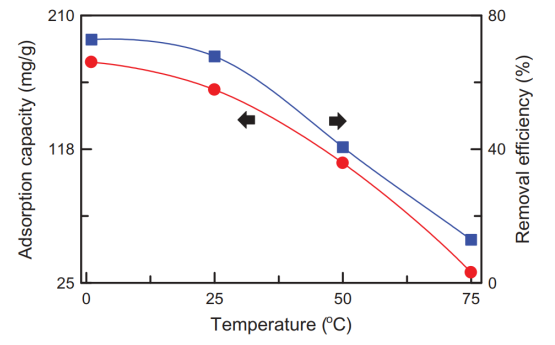

Figure 3. 溶液温度对GO-MS样品吸附容量和去除效率的影响

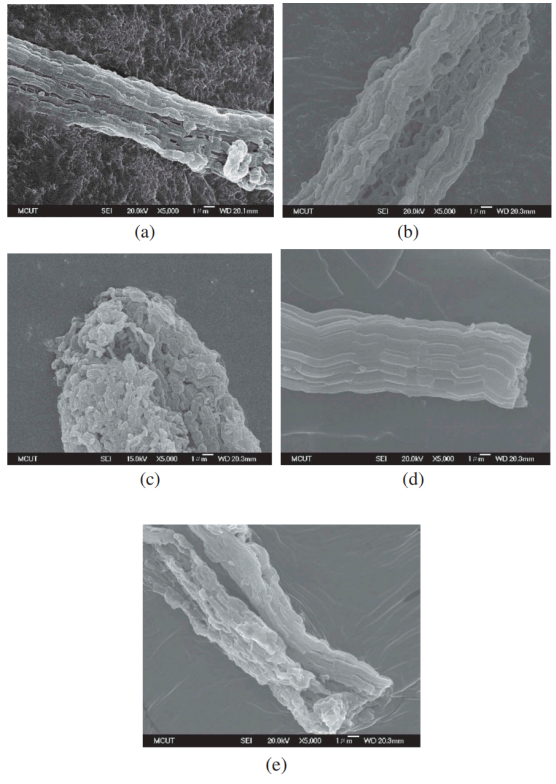

Figure 4. GO-MS样品在各种煅烧温度下的FE-SEM图像：（a）350°C，（b）450°C，（c）550°C，（d）650°C，（e）750°C

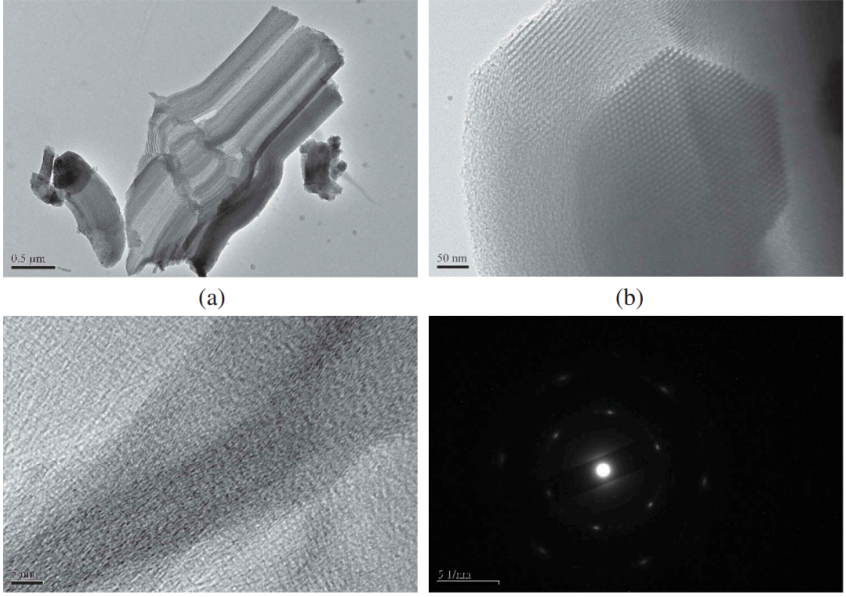

Figure 5. 样品的TEM图像：（a,）GO-MS；（c）纯GO；（d）GO的SAED模式

       相关研究成果于2019年由明治科技大学Tzong-Horng Liou课题组，发表在Separation Science and Technology（DOI: 10.1080/01496395.2019.1577274）上。原文：Characterization of graphene oxide supported porous silica for effectively enhancing adsorption f dyes。
