苯胺通过亲核开环反应可与氧化石墨烯(GO)表面发生化学结合。然后，在多壁碳纳米管(MWCNTs)存在的情况下，苯胺键合的GO会被还原为还原氧化石墨烯(RGO)，这可以防止RGO聚合。通过苯胺的化学氧化聚合，将聚苯胺(PANI)接枝到RGO表面，得到的PANI-RGO/MWCNT三元纳米复合材料，该材料可用作高性能超级电容器的电极。

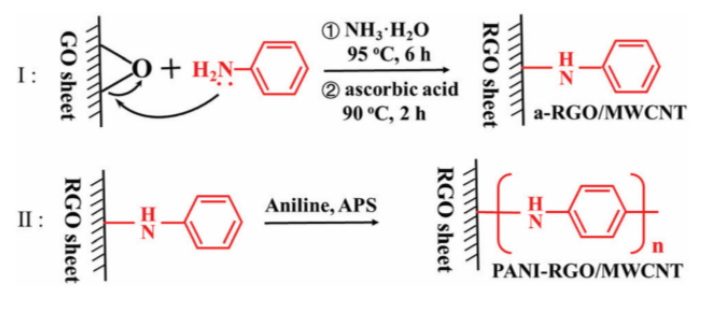

 Fig. 1 (A) GO和苯胺之间的亲核取代反应和GO的还原。(B)通过苯胺的化学氧化聚合将PANI共价接枝到RGO的表面上。


Fig. 2 (A) GO、a-RGO/MWCNT和PANI-RGO/MWCNT的FT-IR光谱。(B)不同样品的XRD图谱。

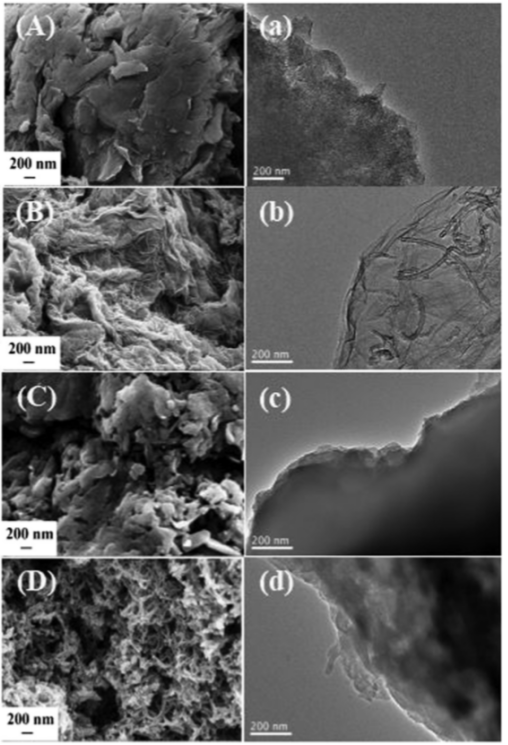

Fig. 3 (A,a)RGO、(B,b)A -RGO/MWCNT、(C,c)RGO/PANI和(D,d)PANI-RGO/MWCNT的(A-D)SEM和(a-d)TEM图。

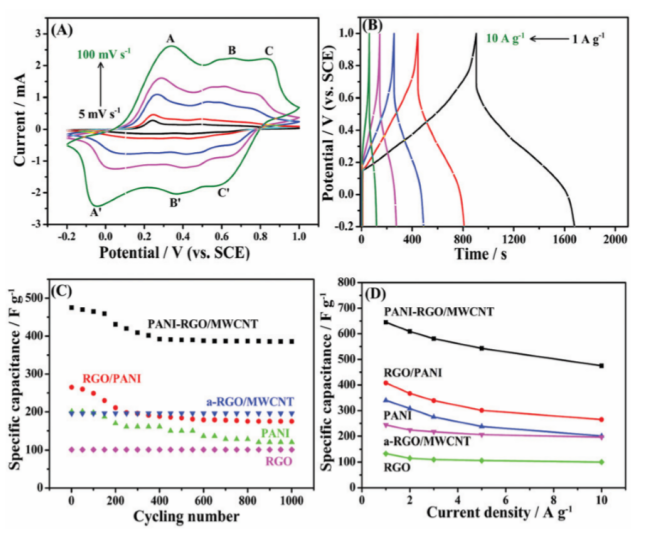

Fig. 4 (A)在1 M H₂SO₄中PANI-RGO/MWCNT修饰GCE的循环伏安图，扫描速率为5、10、30、50和100 mV s^-1。(B) 在1 M H₂SO₄中PANI-RGO/MWCNT修饰GCE的的GCD曲线,电流密度分别为1、2、3、5和10 A g^-1。(C)在10 A g^-1的电流密度下不同样品的循环稳定性。(D)不同样品在不同电流密度下的比电容。

      相关研究成果于2020年由常州大学Yong Kong课题组，发表在Chem. Commun. ( DOI: 10.1039/d0cc01028f)上。原文：Polyaniline functionalized reduced graphene oxide/carbon nanotube ternary nanocomposite as a supercapacitor electrode。
