这里，用环保的葡萄糖作为封端剂通过快捷简便的声波化学途径合成了纳米锡酸镉（CdSnO3）结构。为了优化产物的尺寸和结构，各种影响因素被详细探究，例如超声波，煅烧温度和溶剂等因素。所有样品均在超声波探针下合成，时间均为30分钟，但在不同功率条件下实现（24 KHz，18 KHz和12 KHz）。此外，采取了成熟的技术表征其性质和特性，比如纯度，结构，形状，光学、电学及表面特征。 通过电化学方法证实CdSnO3纳米结构与典型石墨烯基复合纳米材料的储氢能力。基于测试结果，CdSnO3/石墨烯纳米复合材料的储氢能力高于初始CdSnO3纳米结构。

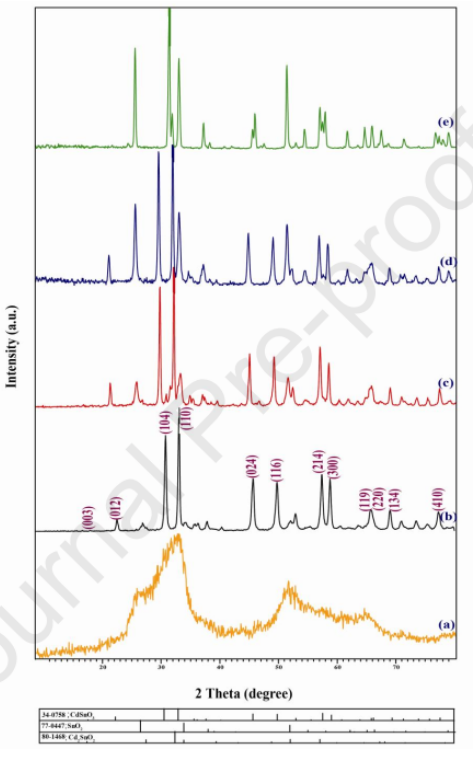

Figure 1. 在不同温度下获得CdSnO3纳米结构的XRD图。

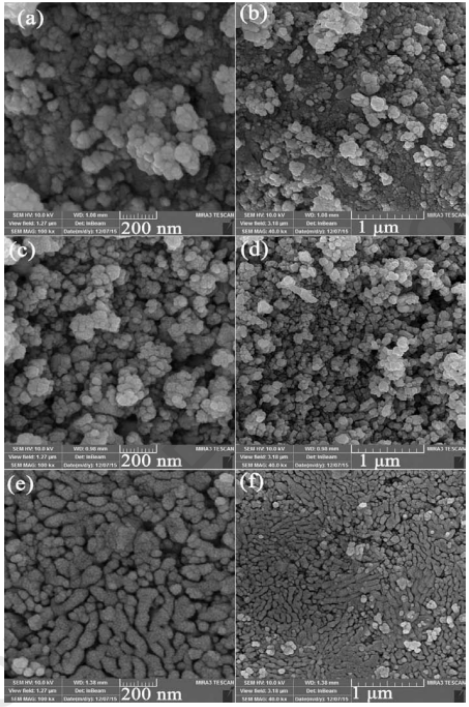

Figure 2. 超声条件下于不同溶剂（水，甲醇和丙二醇）中获得CdSnO3纳米结构的SEM图。

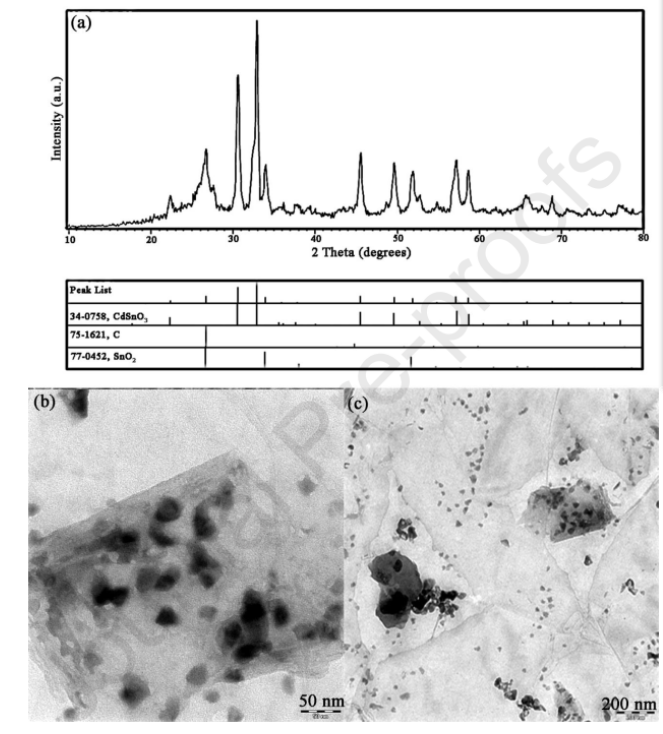

Figure 3. CdSnO3基石墨烯纳米复合材料的（a）XRD图和（b-c）TEM图。

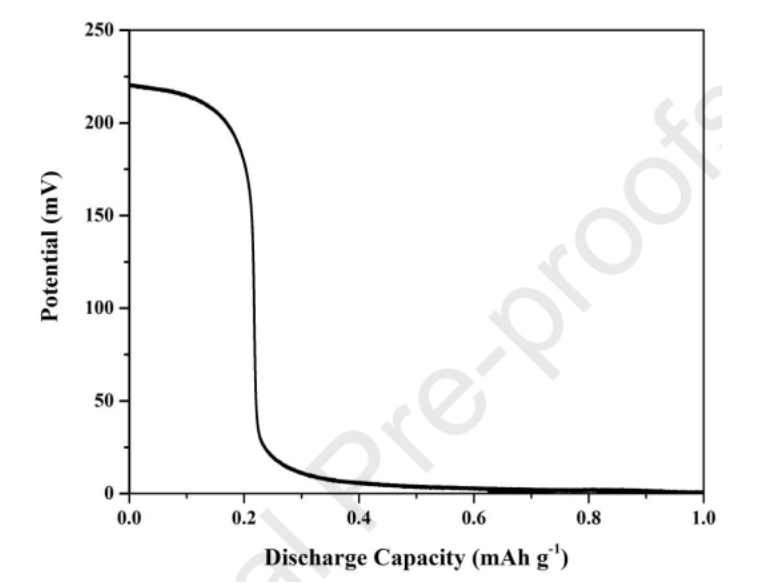

Figure 4.空白铜基底的储氢容量曲线。

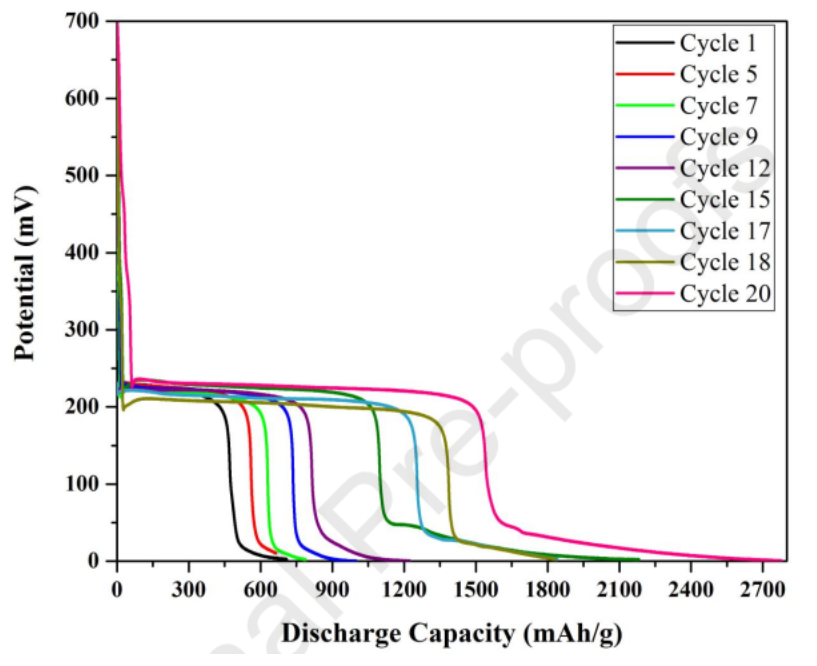

Figure 5. 在1 mA电流密度时，CdSnO3-石墨烯纳米复合电极于不同循环圈数时的放电曲线。

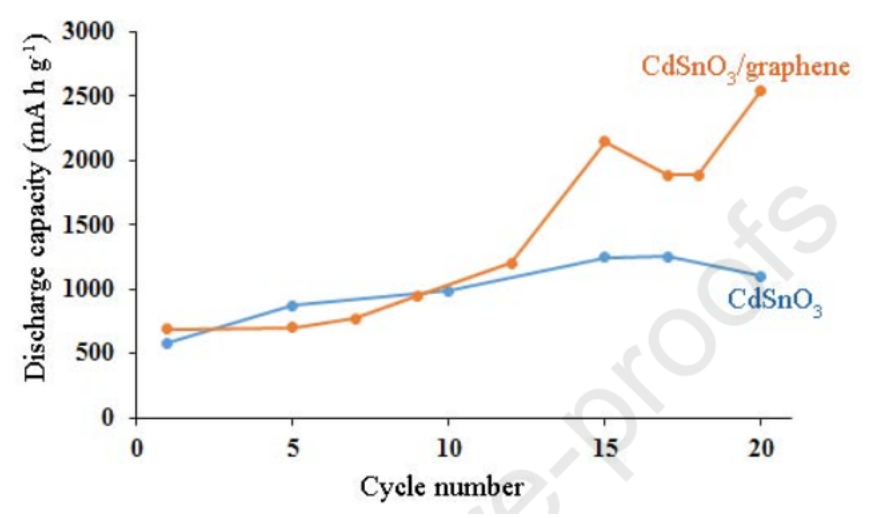

Figure 6. 最优CdSnO3纳米结构及其石墨烯复合电极的循环性能比较。

       该研究工作由伊朗Kashan 大学的Masoud Salavati-Niasari课题组于2019年发表在Ultrasonics Sonochemistry期刊上。原文：CdSnO3-graphene nanocomposites: Ultrasonic synthesis using glucose as capping agent and characterization for electrochemical hydrogen storage
