这里采用简单的光化学还原方法，合成制备了还原氧化石墨烯（rGO）和金纳米点（AuNDs，〜1.5 nm）修饰rGO（定义为AuNDs-rGO），将其用于电化学生物传感器。实验结果表明，葡萄糖氧化酶（GOX）/rGO/Nafion/玻碳电极（GCE）的线性范围是0.03-6.28 mM，信噪比（S/N）为3的情况下，其检测限达0.03 mM，而GOX/AuNDs-rGO/ Nafion/GCE显示出更宽的线性范围（0.02至8.82 mM），更低的检测限（0.02 mM）。 性能得以增强可能源于AuNDs的高催化活性。该研究工作证明了rGO/Nafion和AuNDs-rGO/Nafion复合材料有望成为一类新型电极材料用于生物传感领域。

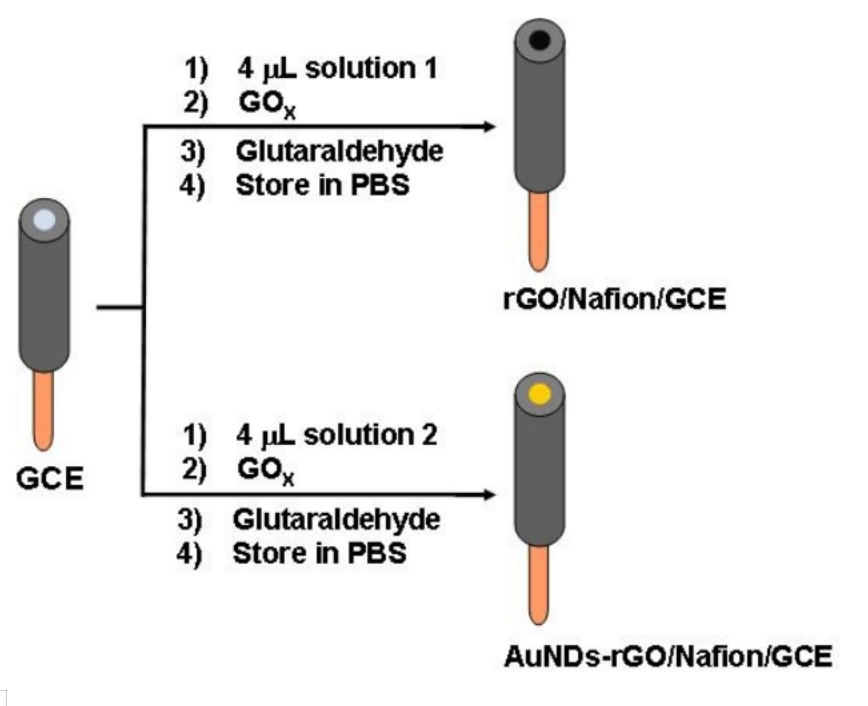

  Figure 1.制备rGO/Nafion/GCE 或 AuNDs-rGO/Nafion/GCE基葡萄糖生物传感器的制备示意图。

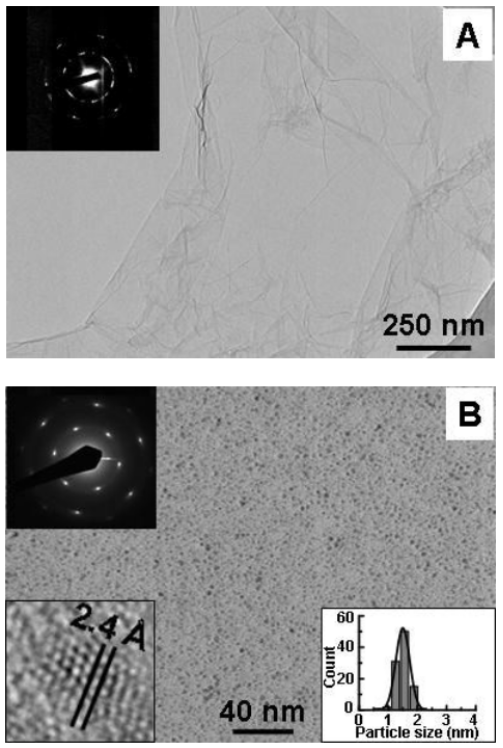

Figure 2. （a）rGO片的TEM图，插图为SAED图，（b）AuNDs吸附在rGO上的的TEM图，上插图为SAED图，左下插图为HRTEM图，右下粒径分布图。

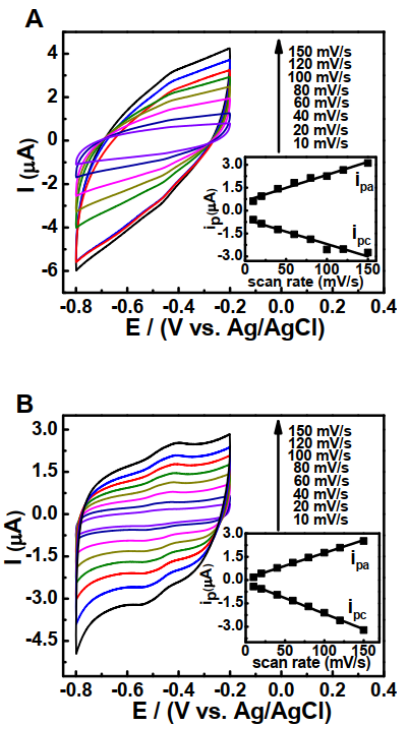

Figure 3. (a)GOx/rGO/Nafion/GCE， (b) GOX/AuNDs-rGO/Nafion/GCE 电极在不同扫速下的CV曲线，测试溶液：N2饱和的0.1 M PBS (pH 7.4)。

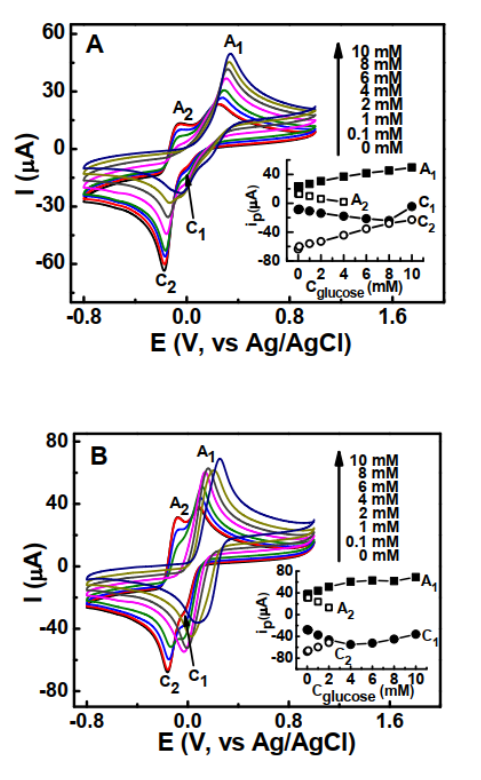

Figure 4. (a）GOx/rGO/Nafion/GCE， (b) GOx/AuNDs-rGO/Nafion/GCE 电极在一定扫速下不同葡萄糖浓度时测试的CV曲线，测试溶液：N2饱和的0.1 M PBS (包含3 mM对苯醌)。

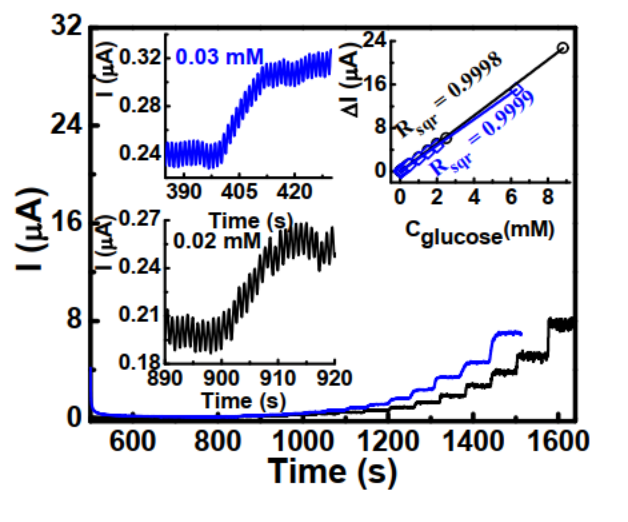

Figure 5. GOxrGO/Nafion/GCE和GOx/AuNDs-rGO/Nafion/GCE电极在持续滴加葡萄糖溶液时的安培响应曲线，测试电压：0.35 V vs Ag/AgCl。上左插图呈现了GOx/rGO/Nafion/GCE的检测限为0.03 mM(S/N=3),而下左插图呈现了GOx/AuNDs-rGO/Nafion/GCE的检测限为0.02 mM,上右插图呈现了对应的校正曲线。

     该研究工作由香港城市大学Zhiyuan Zeng课题组于2020年发表在Analyst期刊上。原文：Electrochemical Biosensing Platforms on Basis of Reduced Graphene Oxide and Its Composites with Au Nanodots
