这里,将磺化聚合物纳米管(SPNTs)用作碳源和载体,硝酸铁用作铁源,盐酸多巴胺作为粘合剂和碳涂层,再通过高效的微波辅助方法制备得分散良好的多孔CNT@Fe3O4@C复合材料。由于碳层的覆盖,Fe3O4纳米颗粒稳定地固定在CNT上,这将有效抑制颗粒膨胀,粉碎和脱落,从而有助于电化学行为。相对于Fe3O4纳米颗粒,其存储量增强了两倍。在电流密度为500 mA g-1时,该复合材料的比电容高达1039.3 mA h g-1,且显示出优异的倍率性能和机械稳定性。

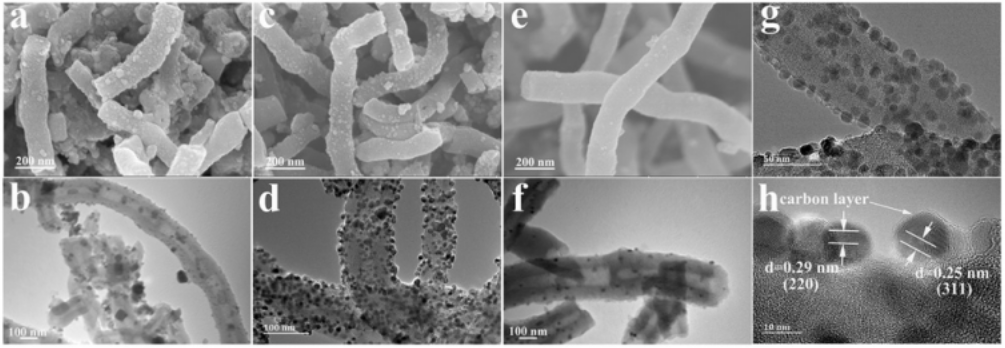

Figure 1.(a-b)W180-30样品,(c-d)W180-60样品,(e-f)W180-90样品的SEM和TEM图,(g-h)W180-60样品的HRTEM图。
Figure 2. W180-30,W180-60和W180-90样品的(a)XRD图和(b)TGA曲线。
Figure 3. (a-b)W180-30样品,(c-d)W180-60样品,(e-f)W180-90样品的N2吸脱附等温曲线和孔径尺寸分布曲线。

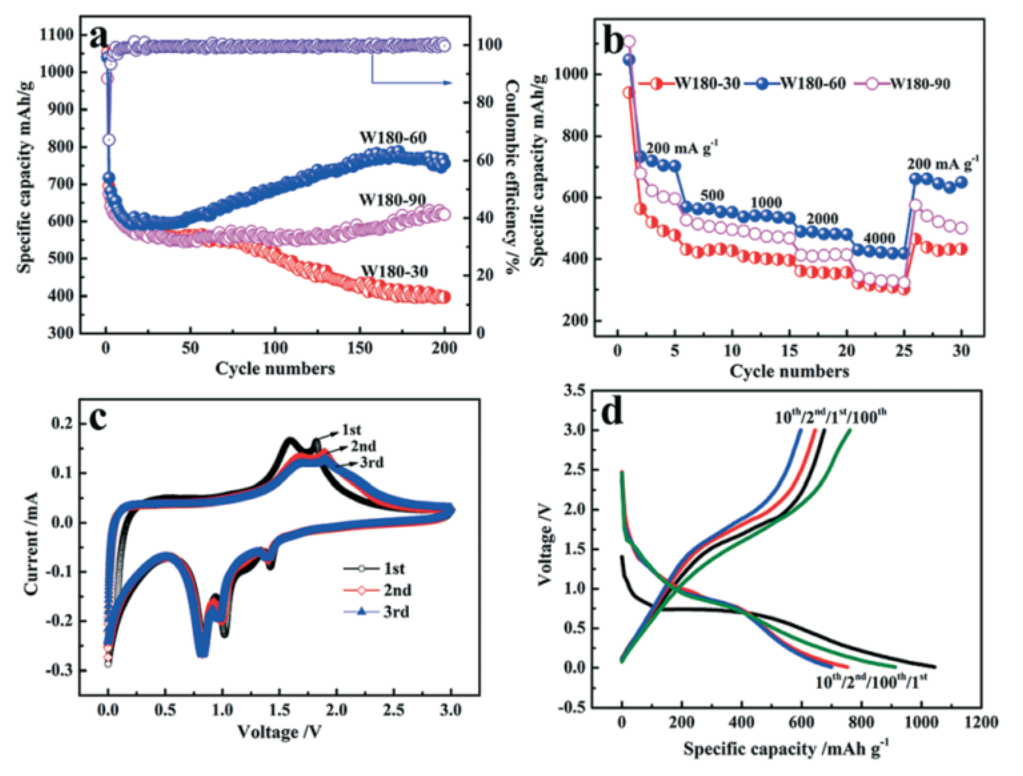

Figure 4.(a)三种样品在500 mA g-1电流密度时的循环性能测试以及W180-60样品的库伦效率,(b)三种样品的倍率性能,基于W180-60电极的(c)CV曲线和(d)GCD曲线。
该研究工作由新疆大学的Lang Liu课题组于2020年发表在CrystEngComm期刊上。原文:C@Fe3O4 nanoparticles anchored on carbon nanotubes with enhanced reversible lithium storage
