石墨烯凭其固有的2D结构，具有高导电性，使其在二维异质结中界面电荷转移及分离中有很大研究价值。更为重要的是，通过酸处理石墨烯会使其表面产生更多的羟基数量，以至于更好地与无机的BVNS相连接，从而有效调制ZnPc的组装。这里，通过羟基诱导的两步组装策略：先酸处理石墨烯，然后将ZnPc涂到BVNS上，成功制备了超薄的酞菁锌/石墨烯/BiVO4纳米片（ZnPc/G/BVNS）。该异质结构用于有效的宽范围可见光下转换CO2，其光催化活性相对于BiVO4纳米片提高了14倍，这将其归因于预修饰的石墨烯-调制组装增加了高分散的ZnPc数量，进而促进Z型电荷转移及分离。

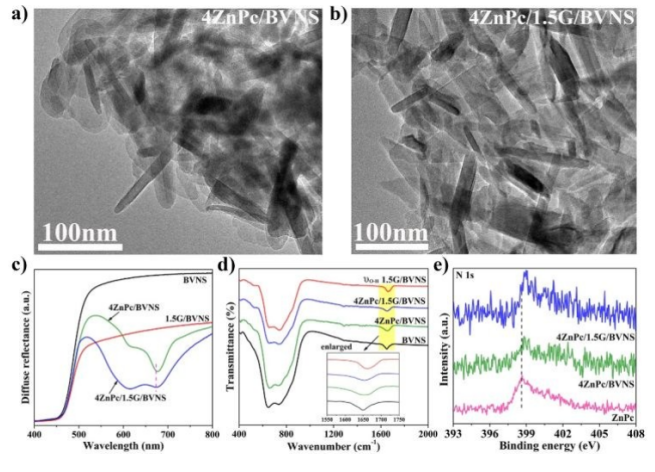

Figure 1. (a)4ZnPc/BVNS和(b)4ZnPc/1.5G/BVNS的TEM图，BVNS, 4ZnPc/BVNS, 1.5G/BVNS和4ZnPc/1.5G/BVNS的（c）DRS谱和（d）FT-IR谱，（e）不同样品的高分辨N 1s XPS谱。

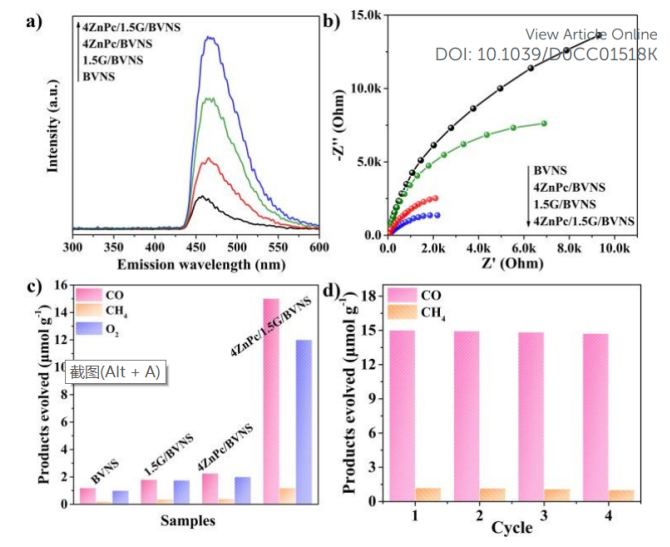

Figure 2.（a）与形成羟基自由基有关的荧光光谱，不同样品在可见光照射下，（b）EIS谱对比及（c）CO2还原光催化活性表征，（d）和4ZnPc/1.5G/BVNS样品的光催化循环测试。


Figure 3. (a) N2氛围中波长分别为660 nm和520 nm的光照射下所测量的SPS响应，（b）不同单色光照射下的FS光谱，不同样品在（c）CO2鼓泡体系中的电化学还原曲线，以及（d）CO2-TPD曲线。

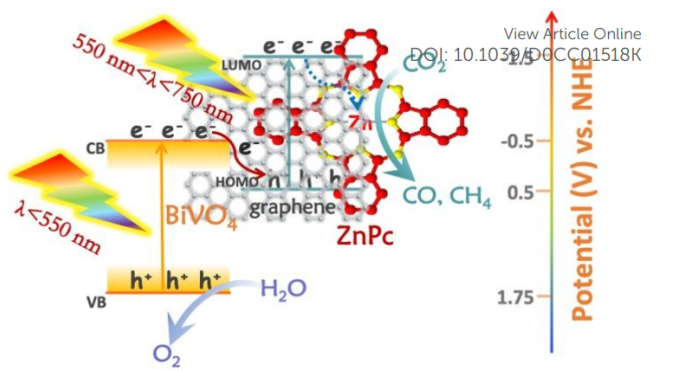

Figure 4.Z型光生电荷转移及分离示意图，主要诱导ZnPc/G/BVNS表面的光化学反应。

     该研究工作由哈尔滨工业大学的唐冬雁教授课题组于2020年发表在Chem.Commun.期刊上。原文：Graphene-modulated assembly of zinc phthalocyanine on BiVO4 nanosheets for efficient visible-light catalytic conversion of CO2
