当二维晶体在原子上接近时，它们的有限厚度就变得重要了。使用传输测量，我们研究了两个石墨烯层(夹角为θ= 22°)之间的静电特性，由于这两层的K点和K'点之间的动量不匹配，从而使这些层出现解耦。我们观察到随着层间能量差的增加，两层零密度线出现分裂。这种分裂是由单层量子电容与层间电容C
m的比值给出的，因此适合提取C
m。我们通过考虑每个石墨烯层的有限介电厚度d
g来解释C
m的较大观测值，并确定d
g≈2.6Å。在第二个实验中，我们使用Fabry-Pérot谐振器绘制了整个密度范围。我们可以精确测量出每一层中的费米波长λ，表明这些层是解耦的。本文研究结果是通过严格的计算得到的。

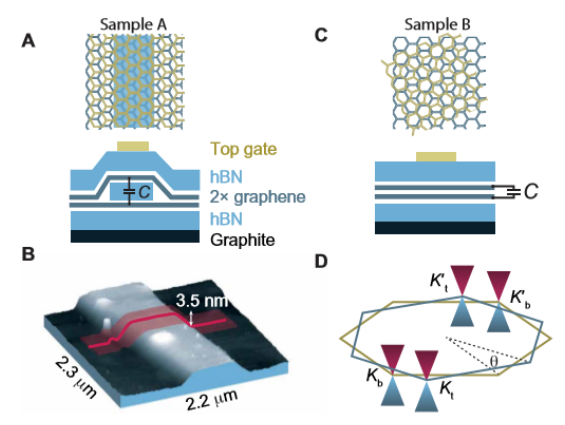

Fig. 1. 实验设计。

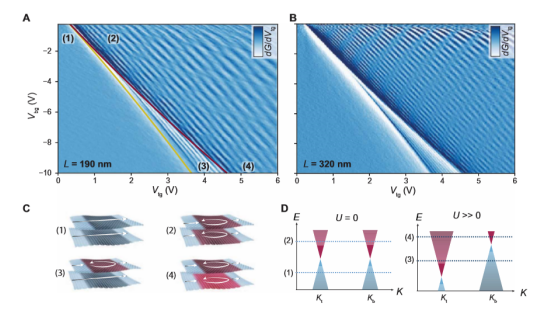

Fig. 2. 零密度线。
Fig. 3. Fabry-Pérot干涉图样。

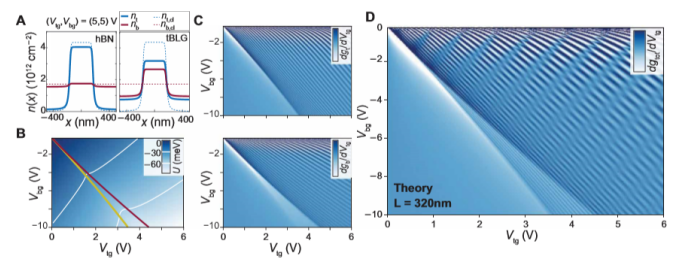

Fig. 4. 模拟。
相关研究成果于2020年由瑞士苏黎世联邦理工大学Thomas Ihn课题组，发表在Science Advances(DOI: 10.1126/sciadv.aay8409)上。原文：The electronic thickness of graphene。
