迄今为止，网状共价有机骨架（COFs）的合成仅限于小的、形状持久的分子建筑模块，这类扩展的多孔二维（2D）或三维（3D）网络通过牢固、高度定向的化学键结合在一起。这里，我们证明了源自单层石墨烯（自底向上合成的准一维（1D）石墨烯纳米带（GNRs））的多分散大分子的结晶2D COFs的生长。X射线散射和透射电子显微镜显示，GNR-COFs的二维片在平行于层边界的液-液界面堆叠处自组装并表现出正交各向异性晶体堆积。多层GNR-COF晶体的液相剥离可接近大面积（>105 nm²）双层和三层cGNR-COF膜。扩展的一维材料到晶体COFs的功能集成极大地扩展了结构的复杂性，并通过网状自下而上的方法获得了机械和物理材料特性的范围。

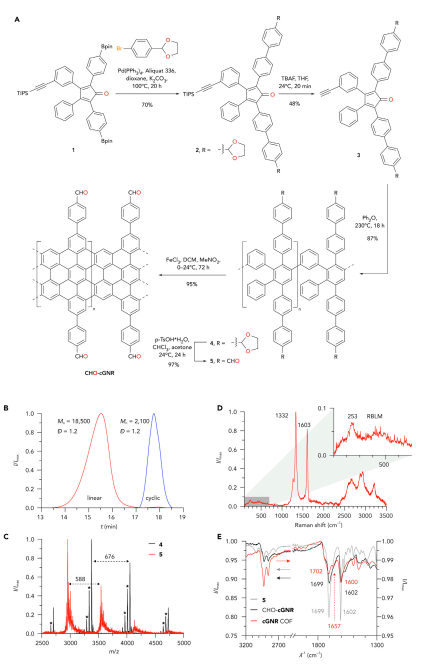

Figure 1. 醛官能化CHO-cGNRs的合成与表征

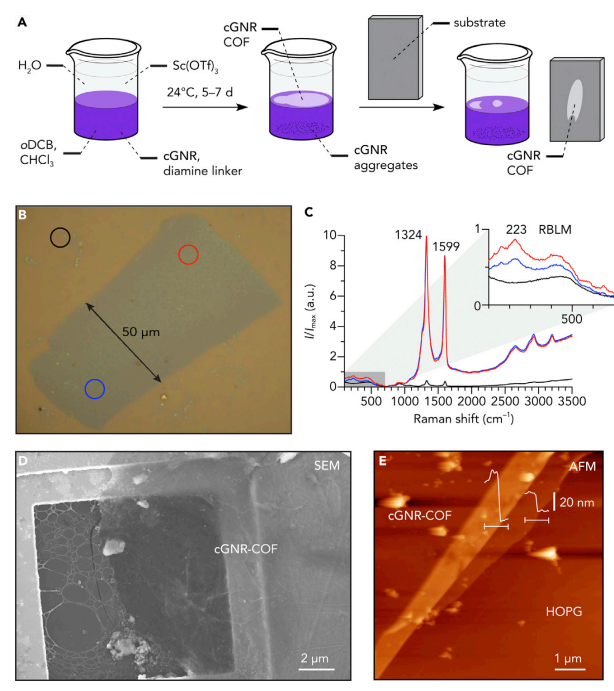

Figure 2. cGNR-COF薄膜的合成与表征

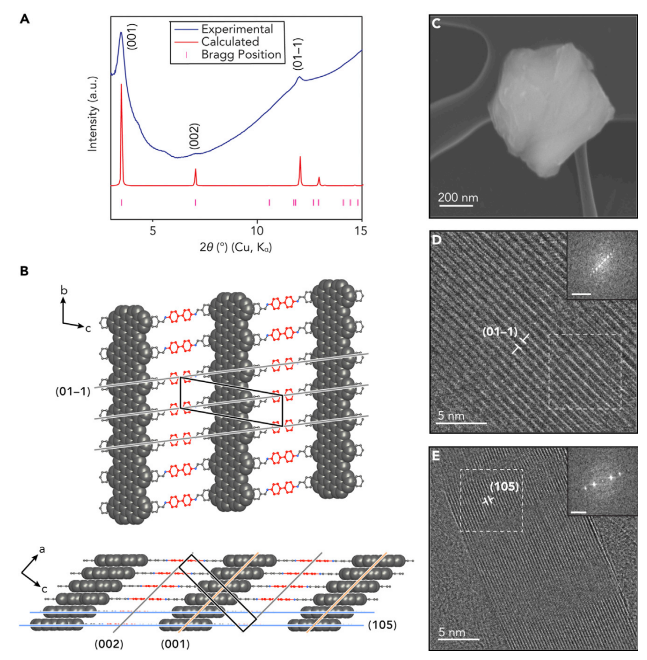

Figure 3. cGNR-COF薄膜的粉末X射线衍射和HR-TEM

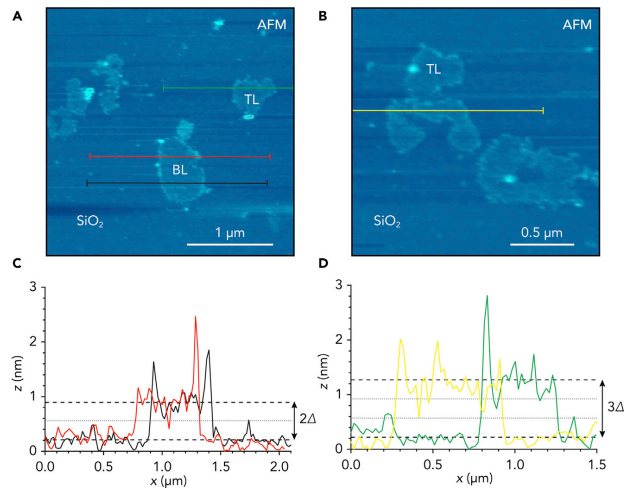

Figure 4. SiO₂基底上化学剥落的双层和三层cGNR-COF薄片

       相关研究成果于2020年由加州大学伯克利分校Felix R. Fischer课题组，发表在Chem（doi.org/10.1016/j.chempr.2020.01.022）上。原文：Reticular Growth of Graphene Nanoribbon 2D Covalent Organic Frameworks。

摘自《石墨烯杂志》公众号：
