这里，利用非线性光谱方法，分析了石墨烯边界区域的反应活性，解决了一个争议：石墨烯的台阶位或其边缘是否具有更高的反应活性。 用苯基功能化石墨烯，随后从横跨边缘的功能化石墨烯台阶扫描了和频振动光谱。在石墨烯边缘区域明显观察到更强的苯基信号，证明了在边界区域有更强的反应活性。 此外，还对CVD石墨烯边界区域的宽度进行了评估，上限约为1 mm。

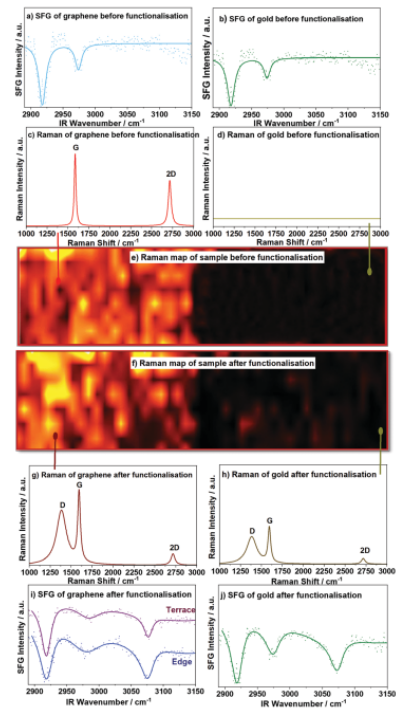

Figure1. 石墨烯边缘附近的SFG和拉曼光谱以及拉曼漫谱图。（a和b）原始石墨烯和金基底侧面的vSFG光谱，都能发现烃杂质。（c）石墨烯侧面和（d）金基底侧面（无石墨烯贡献）的单点光谱。（e）功能化之前G峰强度的拉曼漫谱。（f）功能化之后D峰的拉曼漫谱，（g）显示了在功能化石墨烯中存在缺陷激活的D峰，（h）在金基底侧面有较弱的石墨烯峰，表明一些石墨烯薄片已经转移金基底上。（i）苯基官能化石墨烯在台阶位和边缘处和（j）金基板上的vSFG光谱，在光谱中显示了芳烃C-H拉伸振动强度的变化光谱。

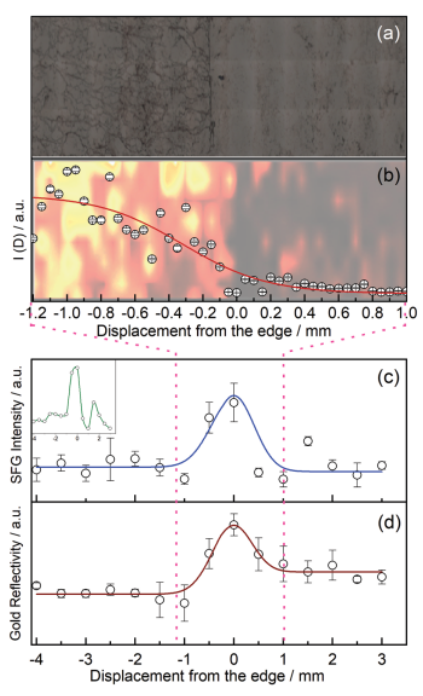

Figure 2. （a）功能化石墨烯样品的显微镜图像，强调突出了石墨烯边缘，（b）D峰强度与离边缘处的距离的函数关系，该值从拉曼漫谱中截取，（c）芳烃C-H拉伸振动的vSFG强度与离边缘的距离平均值的函数关系，以及（d）当扫描整个表面时，样品的反射率情况。

        该研究工作由曼切斯特城市大学Sven P. K. Koehler课题组于2020年发表在Chem. Comm.期刊上。原文：Imaging the reactivity and width of graphene’s boundary region。

摘自《石墨烯杂志》公众号：
