石墨烯纳米带的电子传输特性在很大程度上取决于边缘，扶手椅，锯齿形或其他类型，以及可用于带隙工程的边缘功能化。我们对部分氢化的边缘进行了有趣的磁性预测，发现电荷积聚在 边缘和角落。目前，使用高刚度的石英晶体音叉传感器的扫描力显微镜，显示了具有原子分辨率的石墨烯纳米带中心。与石墨烯纳米带边缘电荷积聚相关的远距离弱静电力到目前为止还不能成像。在这里，我们展示石墨烯纳米带的角和边缘处的静电力是可以测量的。我们使用软悬臂和双峰成像技术，联合增强具有高分辨率第二频移的远距离弱静电力的灵敏度。此外，在我们的工作中，纳米带的边缘主要是无氢的，这为研究部分氢化的磁性纳米带开辟了道路。

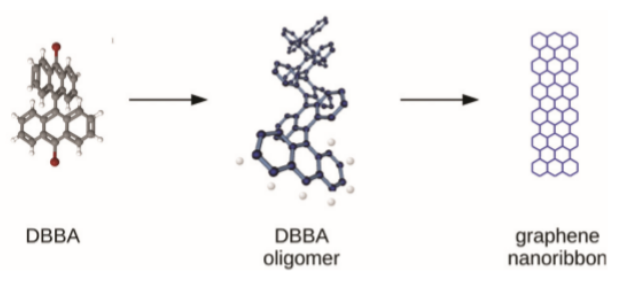

Fig. 1 通过表面聚合形成石墨烯纳米带的过程概述。

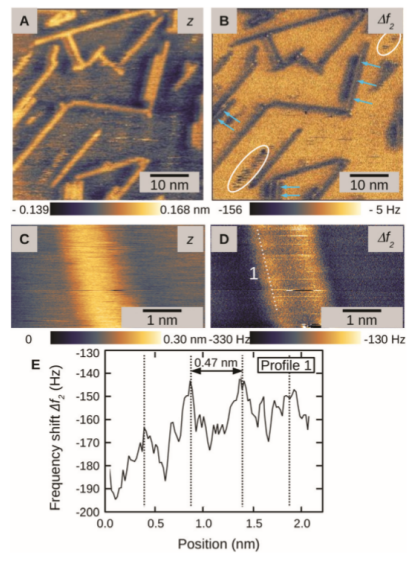

Fig. 2 使用双峰振荡的石墨烯纳米带的扫描力显微镜图像。

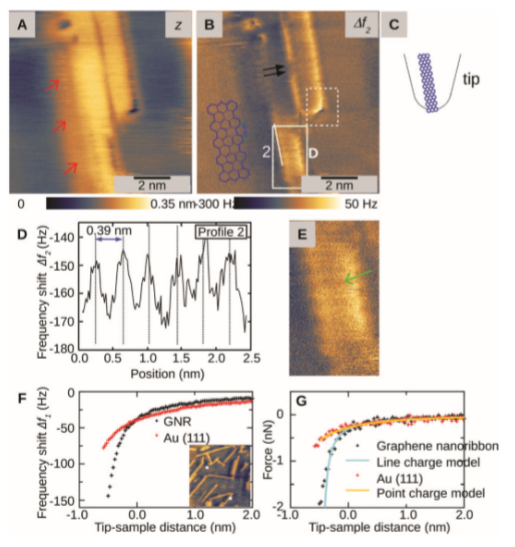

Fig. 3 两个相邻石墨烯纳米带的双峰扫描力显微镜图像。

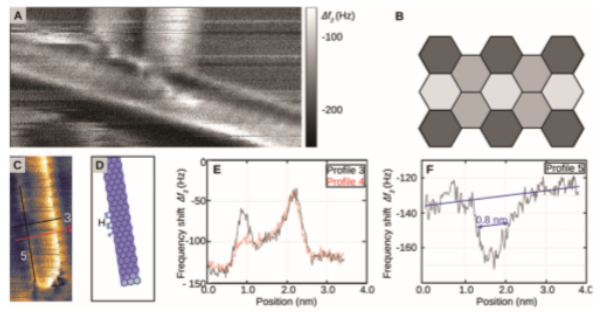

Fig. 4 双峰扫描力显微镜图像和通过缺陷区域的线切割。

     相关研究成果于2020年由德国康斯坦茨大学Regina Hoffmann-Vogel课题组，发表在Nanoscale(DOI: 10.1039/d0nr03348k)上。原文：Electrostatic forces above graphene nanoribbons and edges interpreted as partly hydrogen-free。

摘自《石墨烯杂志》公众号：
