这里，发现了石墨的均质扭曲堆叠层的导热性强烈依赖于失配角度，可能的机制依赖于扭曲界面上的声子-声子耦合作用。窄石墨叠层所计算的热导率和相应的实验结果的一致性表明了该预测的可行性。这归因于层间相互作用描述的准确性，h-BN堆叠层的相似结果表明整体材料的电导率更高和失配角度变化减少。这为设计合成具有可控传热特性的可调异质结开辟了新路径。

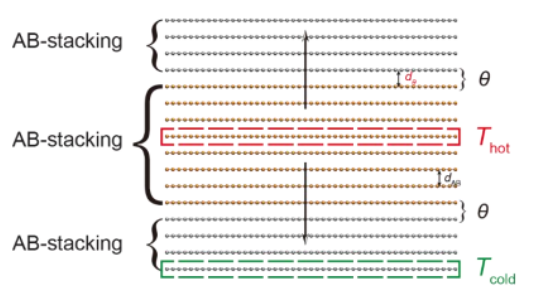

Figure 1. 模拟装置的示意图。

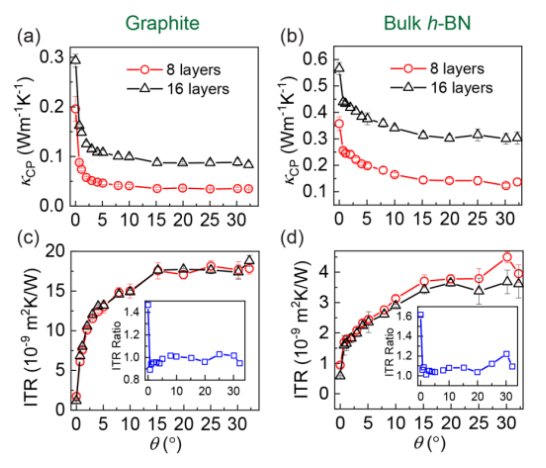

Figure 2.（a，b）整个堆叠层的横截面热导率与扭角的相关性，（c，d）石墨和块体h-BN以最优堆叠片形成扭曲接触的界面热阻与扭角的相关性。

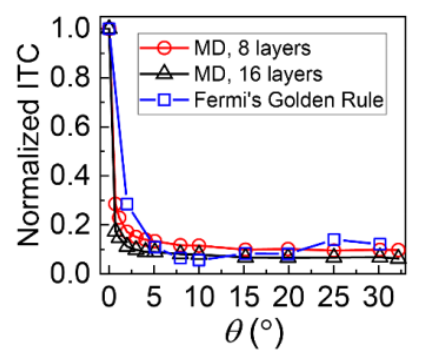

Figure 3. tBLG的界面热传递速率和在各种失配角下所计算出的界面热导率之间的费米黄金法则结果比较。


Figure 4. （a）石墨和（b）h-BN堆叠层在对准时和扭曲30.16°时的导电性和K_CP与厚度的相关性。图（c）和（d）显示了ITR截取的厚度相关性，使用SI中的 S2公式，基于石墨和h-BN异质结的K_CP结果。

     该研究工作由以色列特拉维夫大学Michael Urbakh课题组于2020年发表在Nano Letters期刊上。原文：Controllable Thermal Conductivity in Twisted Homogeneous Interfaces of Graphene and Hexagonal Boron Nitride。

摘自《石墨烯杂志》公众号：
