通过化学气相沉积生长的超净石墨烯转移对于薄膜电子和光电设备（例如光电探测器）的应用至关重要。在此研究中，我们演示了一种甲基丙烯酸甲酯(MMA)激活超净石墨烯转移的方法。采用基于密度泛函理论的第一性原理计算，以研究MMA与石墨烯之间的相互作用。计算结果表明，MMA分子在石墨烯上的吸附能极低(Ead. = 0.84 eV)。此外，MMA与石墨烯之间的弱原子杂化使超净石墨烯转移成为可能。转移石墨烯的粗糙度较低，均方根为0.96 nm。超净石墨烯用于制造快速响应的石墨烯/ GaN紫外光电探测器，其上升时间和衰减时间分别为0.5和1.12 ms。MMA转移石墨烯为开发大面积快速响应紫外光探测器开辟了一条可行途径。

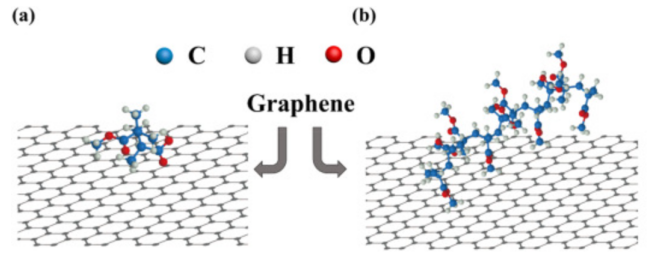

Fig. 1. MMA和PMMA分子对石墨烯的吸附性能。

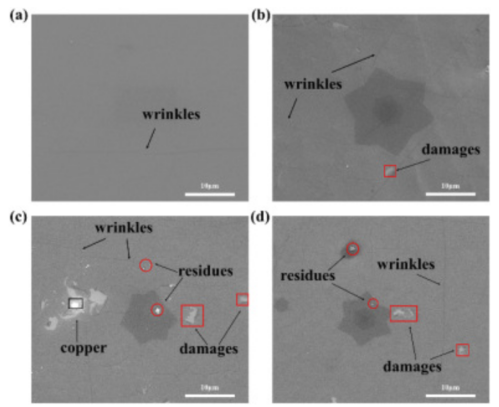

Fig. 2. (a) MTG, (b) MTG- HNO₃, (c) PTG, (d) PTG-HNO₃的SEM图。

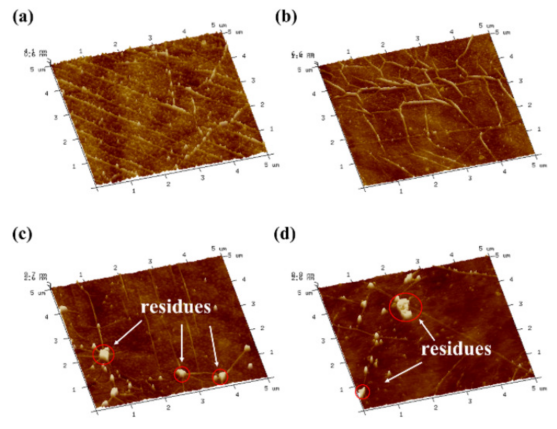

Fig. 3. (a) MTG, (b) MTG- HNO₃, (c) PTG和 (d) PTG-HNO₃的三维AFM图。


Fig. 4. 不同方法转移石墨烯的化学组成表征结果。


Fig. 5.不同支撑层转移石墨烯的电学和光学特性。

     相关研究成果于2020年由西安电子科技大学郝跃课题组，发表在Carbon(https://doi.org/10.1016/j.carbon.2020.07.029)上。原文：MMA-enabled ultraclean graphene transfer for fast-response graphene/GaN ultraviolet photodetectors。

转自《石墨烯杂志》公众号：
