根据两层石墨烯之间的叠加角度，双层石墨烯(BLG)表现出独特的性能。尽管可以通过化学气相沉积(CVD)获得具有0°和30°的堆叠角度的BLG，Cu表面对确定叠加角的影响尚不清楚，而通过这种影响可以进一步精细地控制叠加角。在这里，我们报道的Cu催化剂的晶面在选择BLG的堆叠角度中起关键作用，并提供实验和计算证据，表明原子平坦的Cu(111)表面产生的堆叠角为0°和30°，而原子阶梯状Cu (311)和Cu (110)表面则产生较小堆叠角，其BLGs为3–5°，是CVD的主要产品。

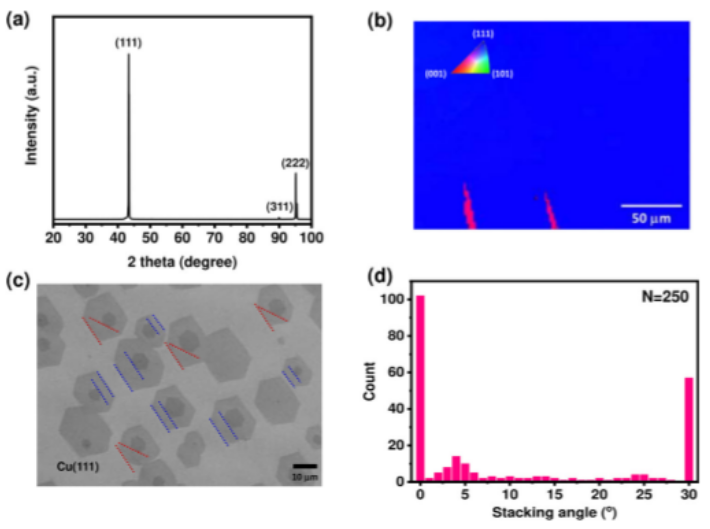

  Fig. 1 Cu(111)和生长BLG的表征。

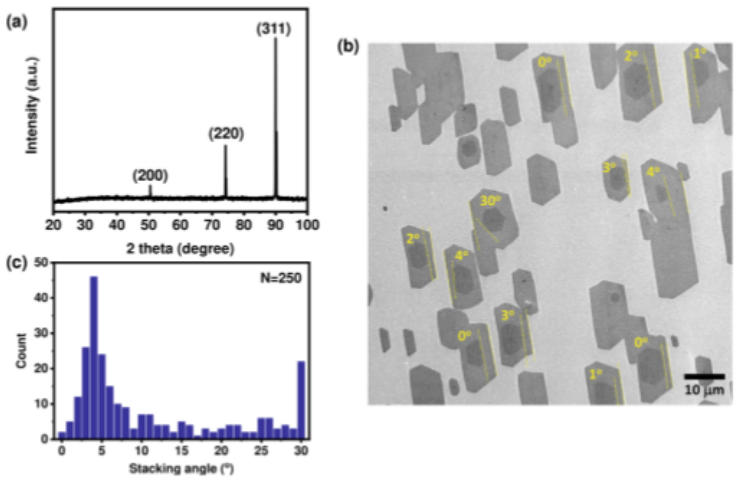

Fig. 2 Cu(311)/(110)和生长BLG的表征。

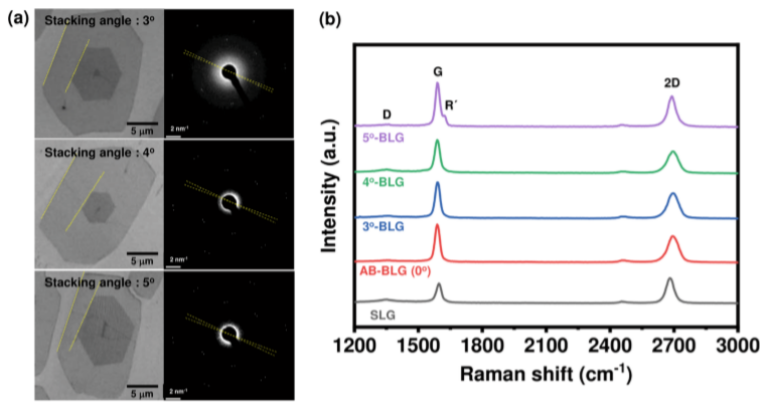

Fig. 3 小角度扭曲BLG的结构和光谱表征。

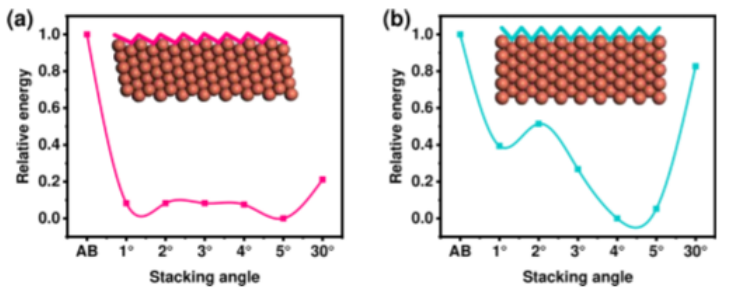

Fig. 4 BLG的堆叠角相对能量图取决于堆叠角度。

       相关研究成果于2020年由韩国浦项科技大学Hee Cheul Choi课题组，发表在npj 2D Materials and Applications (https://doi.org/10.1038/s41699-020-00169-x)上。原文：Specific stacking angles of bilayer graphene grown on atomic-flat and -stepped Cu surfaces。

转自《石墨烯杂志》公众号：
