这里，提出了一种新的策略来增强单壁碳纳米管（SWCNT）薄膜的光电性能，从而用于透明电极当中。首先，从理论上考虑了导电模式几何形状对胶片品质因数的影响，然后进行实验检验了所计算的结构。研究结果表明，结合薄膜的初始特性（低透射率，高导电率），图案化的SWCNT薄膜可实现最佳特性。所提出的策略使得SWCNT图案化层要优于目前广泛使用的氧化铟锡电极（柔性和刚性基底上均可）。

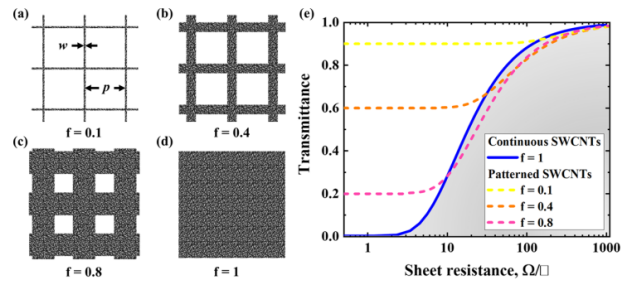

Figure 1.（a-d）图案化SWCNT网格在f = 0.1、0.4、0.8和1时的示意图。（e）图案化和连续SWCNT层的透光率与薄层电阻的函数关系。

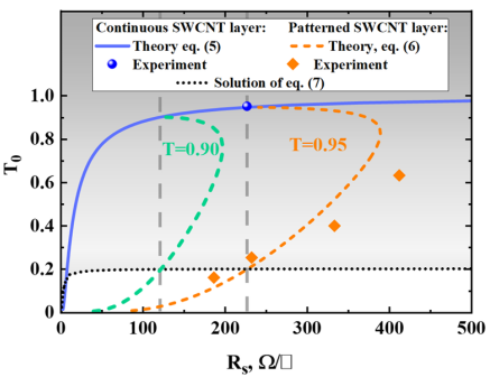

Figure 2. 图案化（虚线）和连续（实线）SWCNT薄膜的薄层电阻对图案化之前SWCNT层透光率的依赖性。



Figure 3. 图案化薄膜制造的每个步骤之后的SWCNT薄膜的室温拉曼光谱（λ= 784.5 nm），全部光谱归一化为G波段强度。

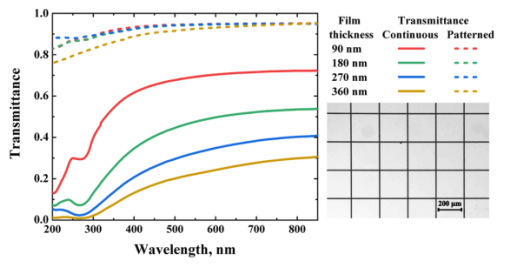

Figure 4. 图案化和连续的SWCNT膜的光学透射光谱。插图展示了图案化SWCNT膜在石英基板上的光学显微镜图像，基板厚度90 nm，线宽为8μm，单元周期为240μm，填充系数0.06。

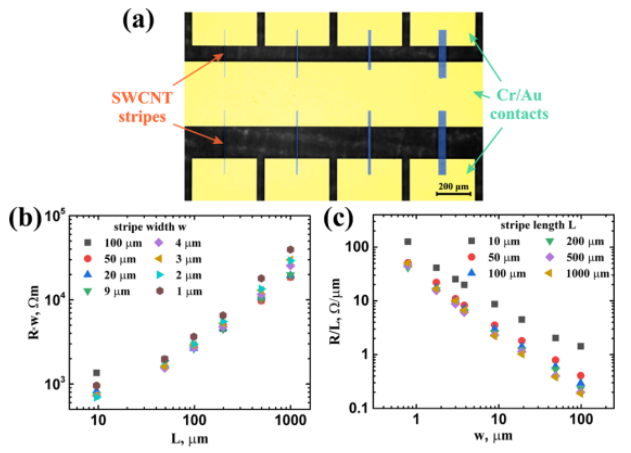

Figure 5.（a）带有Cr/Au触点的SWCNT条纹（蓝色）的光学显微镜图像。（b）条纹电阻乘以宽度与条纹长度的函数关系。（c）条纹电阻除以长度与条纹宽度的函数关系。


       该研究工作由俄罗斯彼得堡理工大学Dmitry Mitin课题组于2020年发表在ACS Appl. Mater. Interfaces期刊上。原文：Optimization of Optoelectronic Properties of Patterned SingleWalled Carbon Nanotube Films。
