这里，通过一步化学气相沉积合成了富硫的石墨烯纳米盒（SGN），作为钾离子电池和钾离子电容器（PIC）阳极，实现了出色的倍率性能和循环性能。 SGN电极在0.05 A g-1电流密度时，具有516 mAh g-1的可逆容量，在1 A g-1时快速充电容量达223 mA h g-1，并且还表现出优异的稳定性，1000次循环后容量保持率达89％。此外，SGN基PIC表现出优异的Ragone chart特性：在505 W kg-1时为112 Wh kg-1，在14618 W kg-1时为28 Wh kg-1，在6000次循环后其容量保持率为92%。XPS电荷存储序列主要基于碳中结构化学缺陷的可逆离子结合以及K−S−C和K2S化合物的可逆形成。透射电子显微镜分析表明，由于离子嵌入，石墨烯发生了可逆的膨胀，并成为低电压下容量的第二来源。即使经过1000次循环，这种嵌入机制极具稳定性。此外，恒电流间歇滴定技术分析结果显示，SGNs具有10-10至10-12 cm2s-1的扩散系数，比无硫碳高一个数量级。这项研究证明了通过标准的碳酸盐基电解质转换为醚类对应物，可以大大提高初始库仑效率。

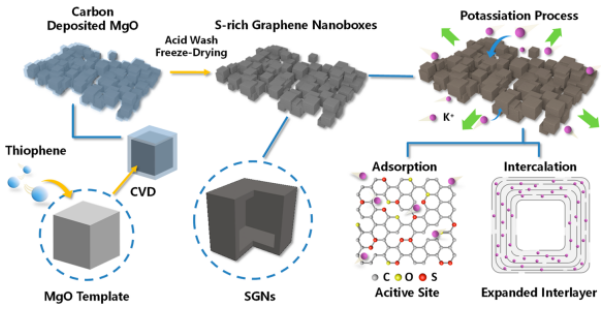

  Figure 1. SGN的合成过程，所得结构和电荷储存机理示意图。

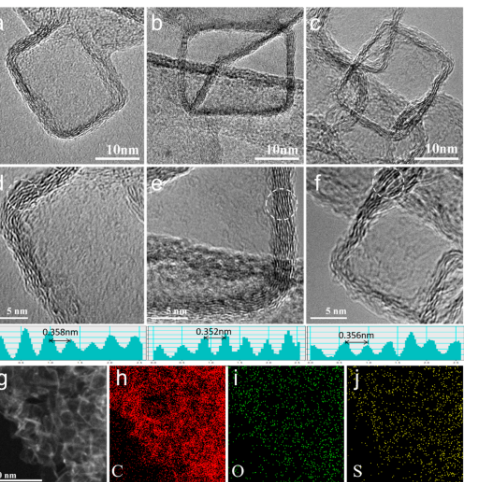

Figure 2. （a，d）SGN-900，（b，e）SGN-1000和（c，f）GN-900的HRTEM图像和相应的石墨烯层间距情况。（g-j）SGN-900的HAADF-STEM图像和C，O和S的对应EDXS元素图。


Figure 3. SGN-900，SGN-1000和GN-900的结构，组分和近表面化学特征。包括（a）XRD，（b）拉曼光谱，（c）氮吸附-解吸等温线曲线和（d）相应的孔径分布。 （e-h）XPS光谱。

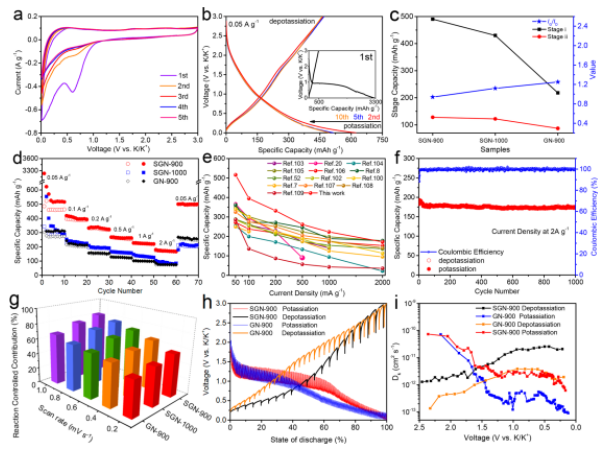

Figure 4. SGN-900，SGN-1000和GN-900半电池的钾存储行为与K/K +的关系。 （a）SGN-900的CV曲线，（b）恒电流曲线，（c）第i阶段和第ii阶段的容量以及相关的拉曼IG/ID比，（d）倍率性能，（e）比容量性质比较，（f）SGN-900在2 A g-1下的循环稳定性，（g）SGN和GN在不同扫描速率下的反应控制贡献， （h）GITT情况，以及（i）相应的钾离子扩散系数。

      该研究工作由美国得克萨斯大学奥斯汀分校David Mitlin，中国海洋大学王焕磊教授课题组于2020年发表在ACS Nano期刊上。原文：Sulfur-Rich Graphene Nanoboxes with UltraHigh Potassiation Capacity at Fast Charge: Storage Mechanisms and Device Performance。

转自《石墨烯杂志》公众号
