这里通过真空辅助自组装，构建了具有致密的三明治式结构的独立式氧化石墨烯/银纳米线（GO / Ag-7L）薄膜。与物理混合膜的随机分布相比，银纳米线被编织成3D导电网络在多层GO/Ag-7L膜中，可提供优异的导电性（2255.8 S cm-1）。受益于GO层的多次吸收和银纳米线网络的多次反射，在8–40 GHz的超宽带（覆盖X波段，Ku波段，K波段和Ka波段），电磁干扰屏蔽效果（EMI SE）高达62 dB，此时厚度仅为8 mm。相应的比SE（EMI SE/t）高达77 500 dB cm-1。插入GO层后，GO/Ag-7L膜还表现出很好的柔韧性和防腐性能。考虑到实际应用，它可以用于机器人领域的新型应变传感器，具有高灵敏度和快速应变响应，既满足了电磁屏蔽要求，又可实时运动监控。因此，它精密的电子器件中具有广阔的应用前景。

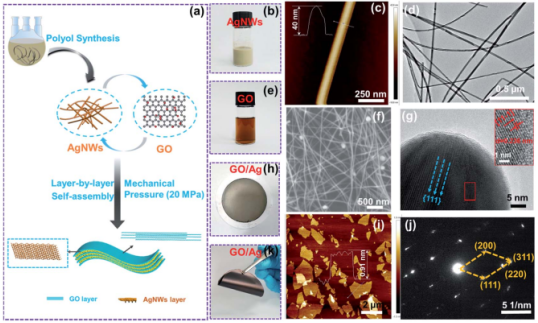

Figure 1. GO/Ag膜的制造过程示意图（a）。 Ag NWs（b）和GO（e）组成部分的数码照片。Ag NW（c）和GO薄片（i）的AFM图。（f）Ag NWs的SEM图像。（d-g）Ag NWs的高分辨率TEM图像。（j）SAED图。（h，k）GO/Ag薄膜在不同阶段的数码照片。


Figure 2. 纯Ag NW膜（a），GO/Ag-PM膜（b）和GO/Ag-5L膜（c）的表面SEM图像。GO/Ag-5L膜的横截面SEM图像（d）。在不同位置的高放大倍率SEM图像（e–h）。GO/Ag-5L膜的元素图谱（i–l）。

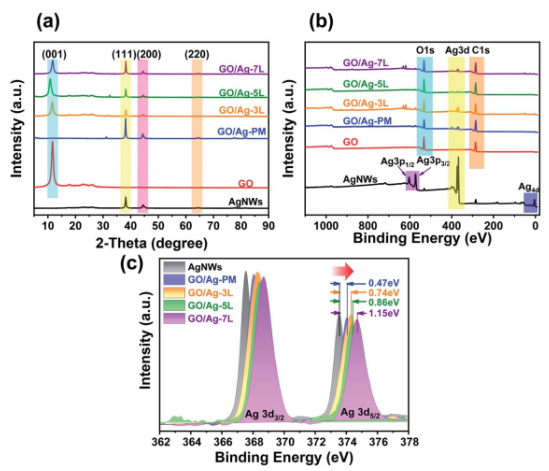

Figure 3. 所有样品的XRD图谱（a）。所有样品的XPS光谱（b）。Ag 3d谱带的XPS光谱（c）。

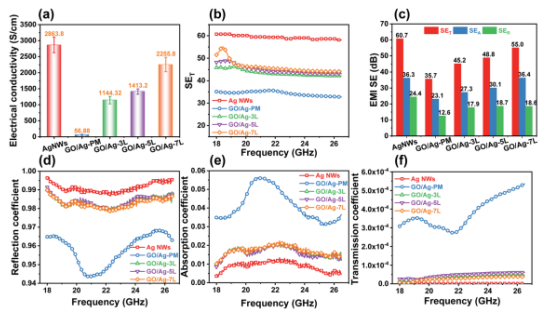

Figure 4. K波段中所有样品的电导率（a）和SE_T（b）。所有样品的SE_T，SE_A和SE_R（c）。所有样品的反射（d），吸收（e）和透射系数（f）。

       该研究工作由中国科学院煤炭化学研究所Cheng-Meng Chen课题组于2020年发表在J. Mater. Chem. A期刊上。原文：Free-standing, anti-corrosion, super flexible graphene oxide/silver nanowire thin films for ultrawideband electromagnetic interference shielding。

转自《石墨烯杂志》公众号
