加利福尼亚大学Kyunghoon Lee第一作者--莫尔晶格和超结构的超高分辨率扫描微波阻抗显微镜成像

全部新闻公司新闻产品新闻资料下载行业新闻

二维异质结构是由具有不同晶格矢量的原子层组成，所呈现出的新的周期性结构，被称为莫尔晶格，从中可以产生新奇的关联和拓扑现象。此外，莫尔超结构可由多重错位的莫尔晶格或不均匀的应变分布产生，这为电子结构的研究提供了额外的自由度。而莫尔晶格和超结构的高分辨率成像对于其新奇物理性质的研究是至关重要的。在这里，我们利用超高分辨率扫描微波阻抗显微镜，在环境条件下对基于石墨烯样品中的莫尔晶格和超结构进行分析。尽管探针尖端的总半径约为100 nm，但其空间分辨率却优于5 nm，可以直接显示莫尔晶格和复合超莫尔的结构细节。我们还合成了新型超结构，例如由不同层间相互作用产生的Kagome莫尔结构。

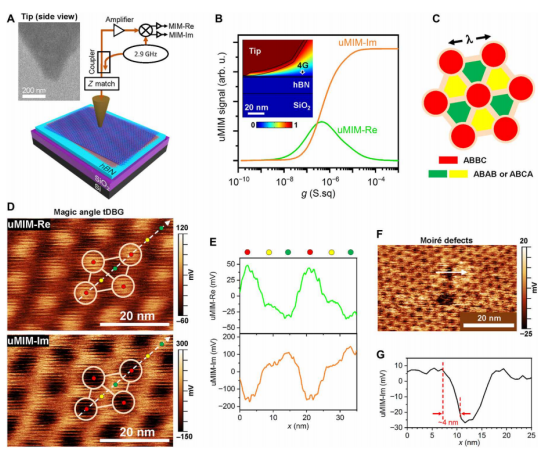

Fig. 1 uMIM的成像机制和空间分辨率。

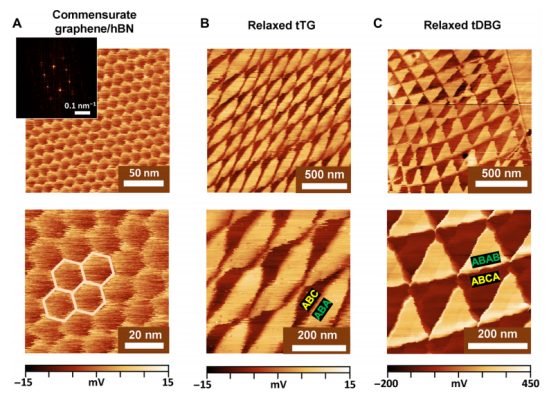

Fig. 2在各种基于石墨烯的莫尔条纹成像中uMIM的多功能性。

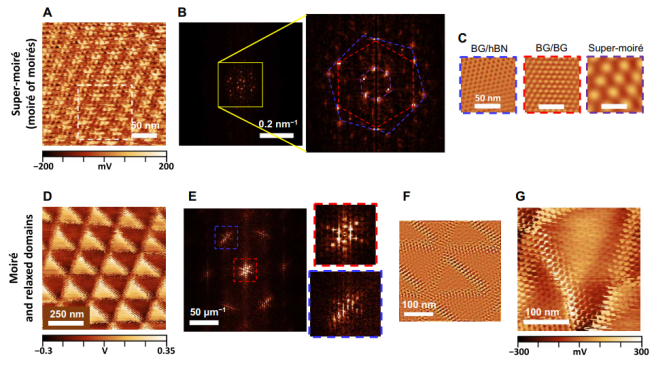

Fig. 3 tDBG和hBN云纹的超结构。

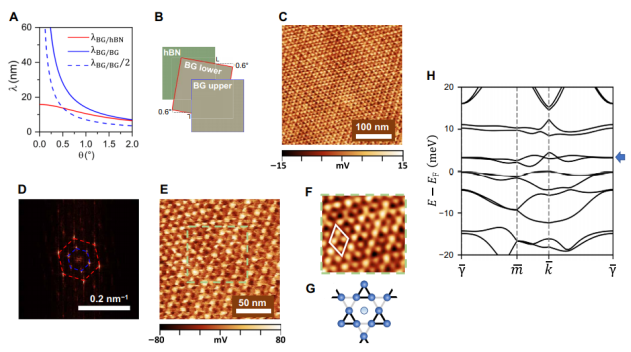

Fig. 4 tDBG/hBN中类似Kagome的莫尔条纹的超结构。

相关研究成果于2020年由加利福尼亚大学Kyunghoon Lee第一作者，发表在Sci. Adv. (https://doi.org/10.1126/sciadv.abd1919)上。原文：Ultrahigh-resolution scanning microwave impedance microscopy of moiré lattices and superstructures。

转自《石墨烯杂志》公众号
