由于高表面积、丰富的官能团和良好的生物相容性，氧化石墨烯（GO）在葡萄糖检测中受到了广泛的关注。GO的缺陷和官能团有利于葡萄糖氧化酶（GOD）的固定化，但牺牲了电子传递能力以实现高度灵敏的检测。为了获得高GOD负载和对生物传感器的高灵敏度检测，我们首先通过将GO和边缘功能化石墨烯（FG）层组合到玻璃碳电极上来设计和制造石墨烯薄片电极。与文献报道的其他基于石墨烯的生物传感器相比，石墨烯薄片电极具有更快的电子传输速率，更高的GOD负载3.80×10^-9 mol·cm^-2和更高的检测灵敏度46.71 μA·mM^-1·cm^-2。如此高的性能主要归因于GO丰富的官能团、FG的高电导率以及石墨烯薄片电极中各组分之间的强相互作用。凭借其高酶负载和高度灵敏的检测，石墨烯薄片电极具有巨大的潜力，可广泛用作医学诊断领域中的高性能生物传感器。

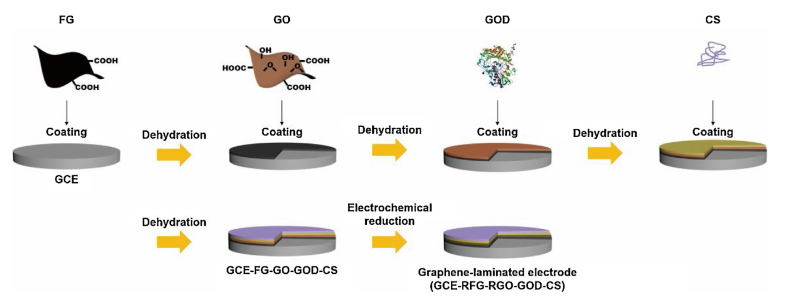

Figure 1. 石墨烯薄片电极（GCE-RFG-RGO-GOD-CS）的制备示意图

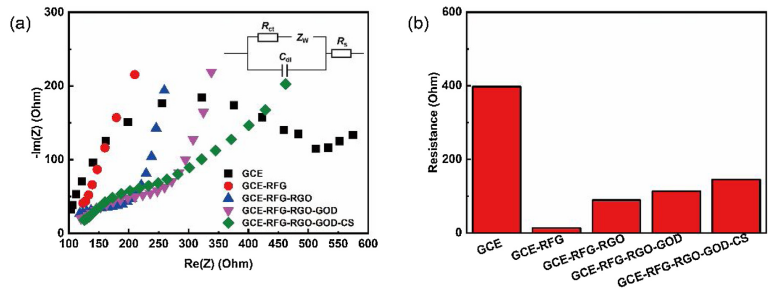

Figure 2. 裸露的GCE和石墨烯薄片电极的EIS奈奎斯特图。

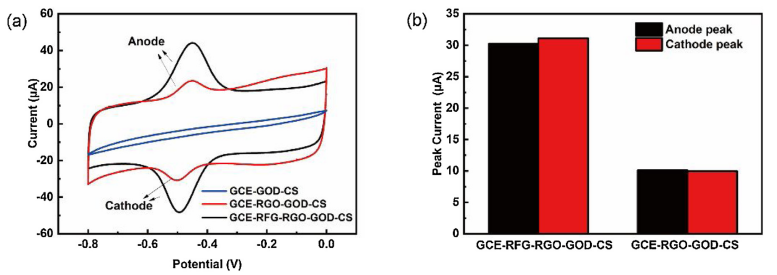

Figure 3. 石墨烯薄片电极的（a）CV曲线和（b）峰值电流。

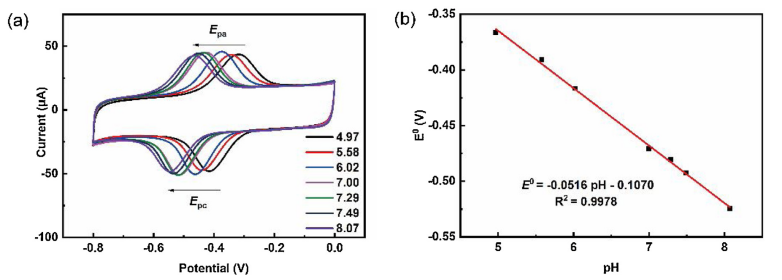

Figure 4. 在具有不同pH值的PBS溶液中，石墨烯薄片电极的（a）CV曲线，以及（b）E^◦对pH值的依赖性。

       相关研究成果于2021年由中国科学院Hui-Ming Cheng和You Zeng课题组，发表在Journal of Materials Science & Technology（https://doi.org/10.1016/j.jmst.2020.04.070）上。原文：A graphene-laminated electrode with high glucose oxidase loading for highly-sensitive glucose detection。

转自《石墨烯杂志》公众号
