使用微波空腔谐振器证明了氧化石墨烯（GO）的快速修复，该谐振器将纯电场和磁场与微波分开。使用我们的方法获得了还原石墨烯（rGO），一种高质量的石墨烯材料。微波处理后，rGO的拉曼光谱表明，随着温度的升高，D谱带强度下降；而随着温度的升高，G和G’谱带强度增加。此外，与常规加热相比，空腔谐振器提供了更好的缺陷修复和从GO中去除氧气的作用，并且，与微波电场相比，微波磁场产生rGO具有更好的质量。微波加热比常规加热更有效地去除了表面杂质并修复了GO中的缺陷，同时抑制了石墨化。这些发现为GO的微波辅助还原提供了指导，并可用于快速且大规模的生产石墨烯。

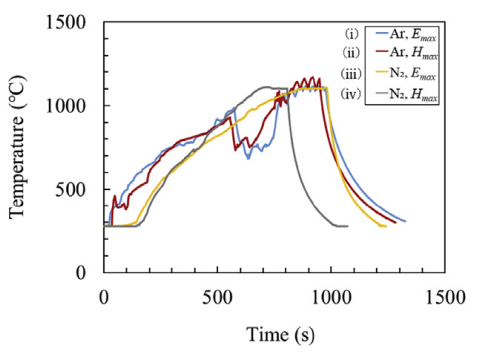

Figure 1. 不同加热条件下，prGO的时间与温度（300-1100℃）的关系图


Figure 2. （a）E_max和（b）H_max下，在6N-Ar气流下，在MW辐射下，800-1200℃下热处理后，rGO样品的拉曼光谱。

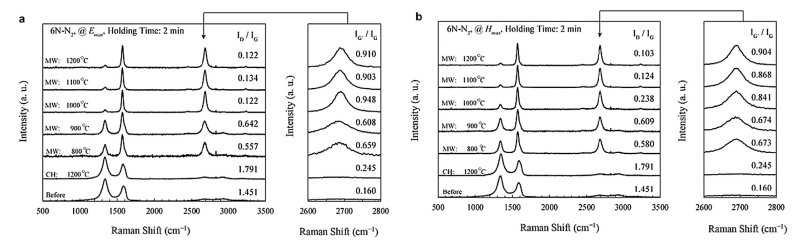

Figure 3. （a）E_max和（b）H_max下，在6N-N₂气流下，在MW辐射下，800-1200℃热处理后，rGO样品的拉曼光谱。

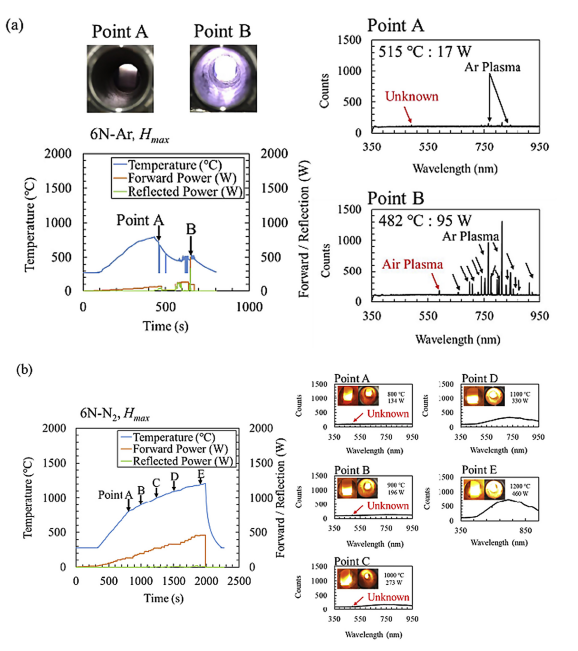

Figure 4. 在（a）Ar和（b）N₂气流下，prGO从MW加热中产生的排放分析结果。

         相关研究成果于2021年由日本中部大学Takeshi Miyata课题组，发表在Carbon（https://doi.org/10.1016/j.carbon.2020.08.044）上。原文：Pure electric and magnetic fields applied to reduced graphene oxide for defect repair and oxygen removal。

转自《石墨烯杂志》公众号
