以可再生没食子酸为原料合成了生物基环氧单体GA-II。所含芳香基团使其能够通过强的π-π相互作用被吸附到石墨烯表面，这已被拉曼光谱和UV光谱证实。GA-II锚定的石墨烯容易均匀分散在环氧树脂中。固化后的石墨烯/环氧复合材料表现出优异的力学性能、优异的导热性能和高导电性。仅添加2 wt% GA-II/石墨烯，复合材料的拉伸强度、拉伸模量、弯曲强度和弯曲模量分别提高了27%、47%、9%和21%。导热率和电导率也分别提高了12倍（从0.15到1.8 W m^-1 K^-1）和8个数量级（从7.0×10^-15到3.28×10^-5 s cm^-1）。该研究为我们提供了一种高效环保的石墨烯分散剂，为制备性能优良的环氧/石墨烯复合材料提供了一种有效的方法。

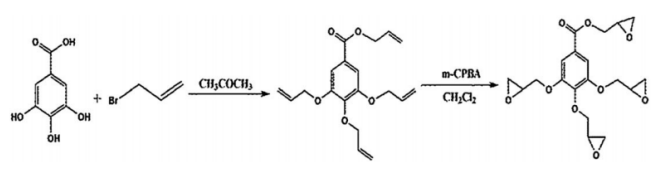

Scheme 1 没食子酸型环氧（GA-II）的合成反应路线。

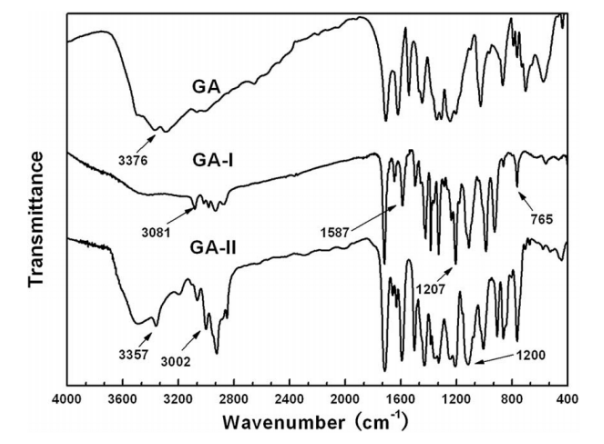

Fig. 1 GA，GA-I，GA-II的FT-IR光谱。

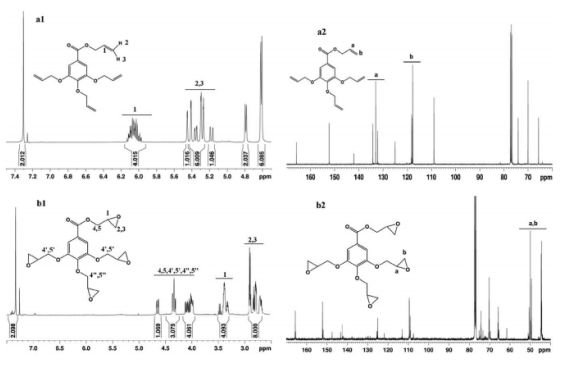

Fig. 2 GA-I（a1），GA-II（b1）的¹ H NMR光谱和GA-I（a1），GA-II（b2）的¹³C NMR光谱。


Fig. 3 石墨烯和GA-II /石墨烯悬浮液的拉曼光谱。

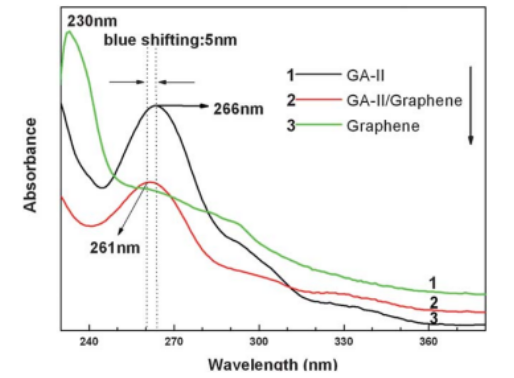

Fig. 4 GA-II，GA-II /石墨烯和石墨烯悬浮液的紫外可见光谱


Fig. 5 (a) GA-II/石墨烯的AFM图像、(b)溶液悬浮液沉积在基底上的原始石墨烯，(c) GA-II/石墨烯的TEM图，(d,e)分散在环氧基体中的GA-II/石墨烯的TEM图。

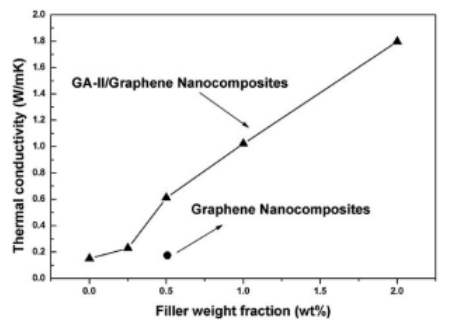

Fig. 6 环氧/石墨烯复合材料的导热系数图。

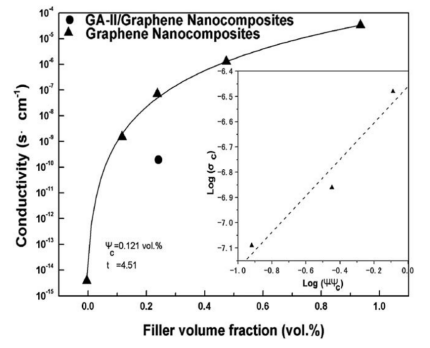

Fig. 7 环氧/石墨烯复合材料的电导率图。

         相关研究成果于2013年由宁波材料所Jin Zhu课题组，发表在J. Mater. Chem. A (DOI: 10.1039/c3ta01700a) 上。原文：How a bio-based epoxy monomer enhanced the properties of diglycidyl ether of bisphenol A (DGEBA)/ graphene composites。
