由于抗生素治疗面临耐药性的巨大挑战，因此开发与抗生素无关的抗菌剂非常重要。氧化石墨烯（GO）由于其天然的抗菌机制（如锋利的边缘介导的切割效果）而成为有前途的试剂。然而，GO的抗菌活性受到其负电荷和低光热效应的限制。本文中，合成了具有独特的三合一性质的氨基官能化GO纳米片（AGO）。AGO整合了三个基本特性（正电荷、强光热效应和自然切割效应）。正电荷（30 mV）使AGO与模型病原体变形链球菌（330 nN）有很强的相互作用力。孵育30分钟后，自然切割效果为100μg·mL^–1，AGO导致细菌活力损失27％。最重要的是，仅用5分钟的近红外光照射，AGO的三合一特性就导致了98％的活力损失。总之，较短的照射时间和可调节的抗菌活性赋予三合一AGO巨大的临床应用潜力。

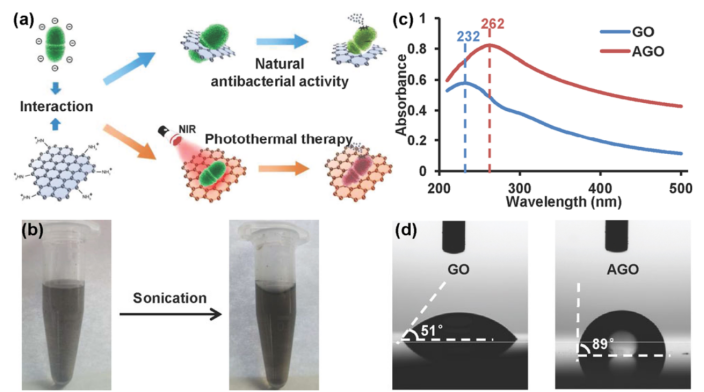

Figure 1. （a）原理图。（b）新合成的AGO悬浮液的外观。（c）GO和AGO的紫外光谱。（d）GO和AGO的接触角测试。

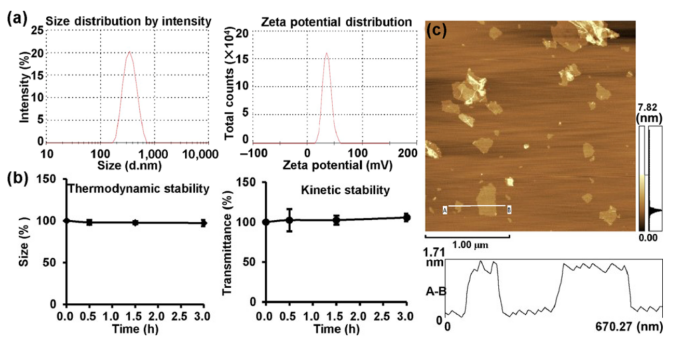

Figure 2. （a）AGO的典型尺寸分布（左图）和zeta电位分布（右图）。（b）AGO的热力学稳定性（左图）和动力学稳定性（右图）。（c）在相位成像模式下，由AFM检查的AGO的形态（上图）和纸张高度（下图）。


Figure 3. AGO对S.变形链球菌的天然抗菌活性。

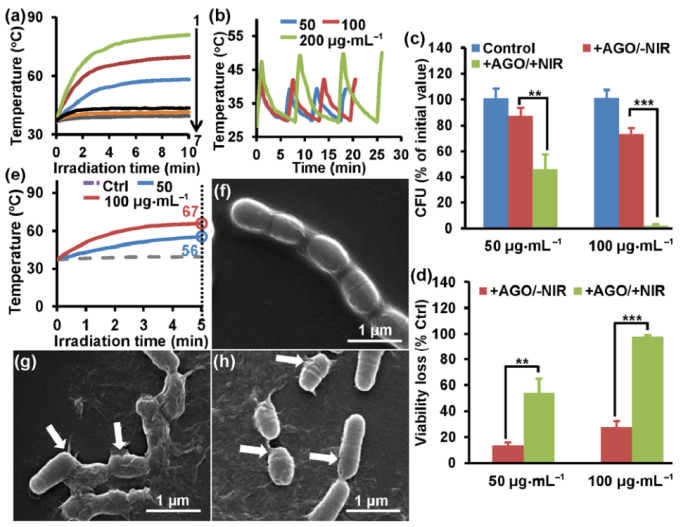

Figure 4. 基于三合一特性的AGO的光热效应及其总体抗菌功效。

         相关研究成果于2021年由四川大学Qiang Peng课题组，发表在Nano Res.（https://doi.org/10.1007/s12274-020-3064-6）上。原文：Functionalized graphene oxide nanosheets with unique three-inone properties for efficient and tunable antibacterial applications。

转自《石墨烯杂志》公众号
