刺激响应融合和裂变在生物组织和人工分子组装中被广泛观察到。然而，在重复聚变和裂变过程中，设计一个结构和性能持久的系统仍然具有挑战性。作者展示了湿纺氧化石墨烯 (GO) 纤维的可逆融合和裂变，其中许多宏观纤维可以融合成更粗的纤维，也可以在溶剂的刺激下分离成原始的单根纤维。其中，由溶剂蒸发和渗透引起的GO纤维壳的动态几何变形是可逆熔裂循环的关键。这一原理被扩展到实现复杂纤维组件和客体化合物的包含或排出之间的灵活过渡。

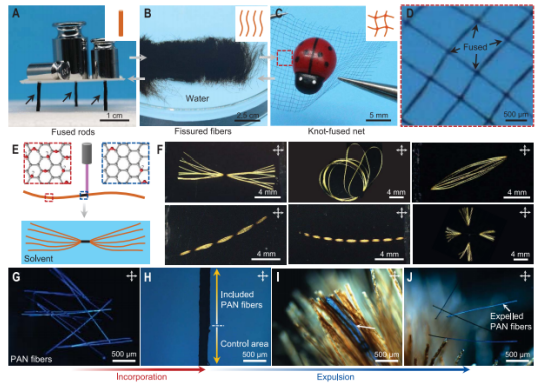

Fig. 1. GO纤维的可逆融合和裂变。

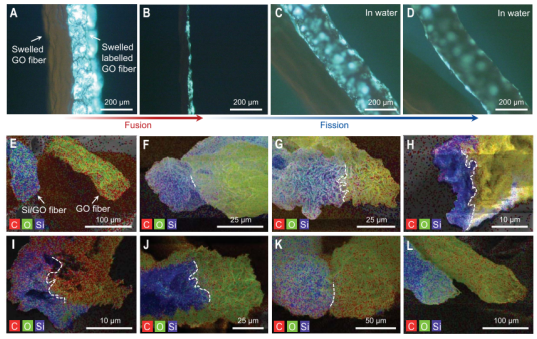

Fig. 2. 聚变裂变循环的原位荧光观察和非原位EDS分析。

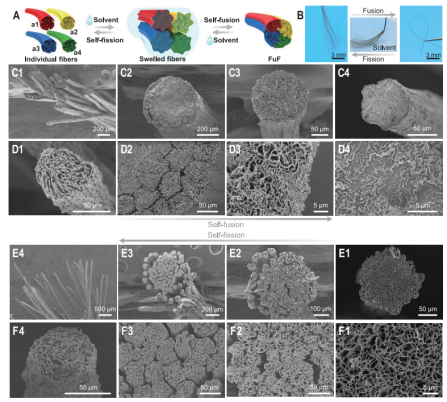

Fig. 3. 可逆聚变和裂变的动态地形变形机制。

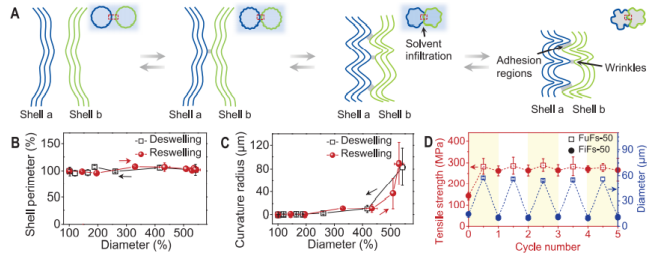

Fig. 4. 可逆聚变裂变有望实现可控转变。

        相关研究成果于2021年由浙江大学高超教授课题组，发表在Science（http://science.sciencemag.org/content/372/6542/614）上。原文：Reversible fusion and fission of graphene oxide–based fibers。

转自《石墨烯杂志》公众号
