在这里报告了一种简便的制备金纳米星-石墨烯量子点复合材料的方法(AuNS@GQD)，这种方法生产高活性无表面活性剂的AuNSs。研究了该复合材料与Na₂SO₃的蚀刻反应，并将其用作比色检测nM级半胱氨酸的新传感策略。在Na₂SO₃存在的条件下，AuNSs的形状变为球状纳米颗粒，导致溶液从浅绿色到靛蓝的明显颜色变化。这种现象是由于NSs的顶点和尖角处的Au原子与氧的氧化还原反应导致形成[Au(SO₃)₂]^3-。我们的研究表明，尺寸较大的纳米星在蚀刻反应中表现出更强的活性，因为它们具有更多的分支和更尖锐的尖端。由于Au可以和硫醇形成很强的价键，预先添加的半胱氨酸可以保护AuNSs免受SO₃^2-的蚀刻，因此AuNS的形状和颜色保持不变。该抗蚀刻效果用于检测半胱氨酸，检测限低至0.35 nM。这种开发的比色传感器已通过HPLC方法验证并应用于人血浆样品的分析。

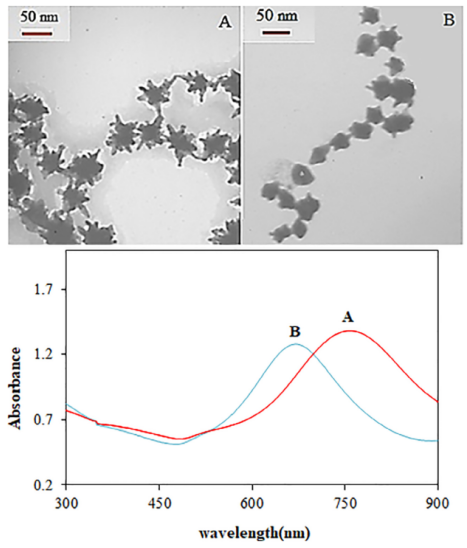

图1. 使用200μL (A) 和450μL (B)的种子液合成的AuNS@GQDs的TEM图，以及他们对应的紫外-可见光吸收光谱。

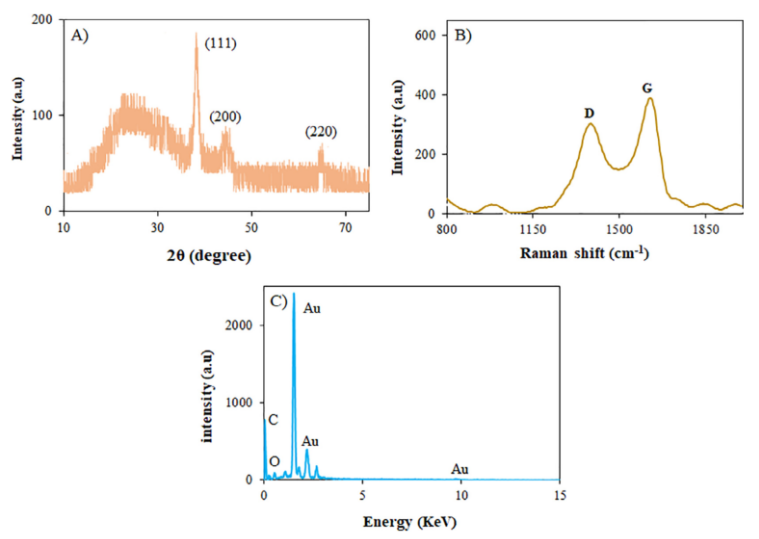

图2. AuNS@GQDs 和GQDs的XRD图谱(A)，拉曼光谱(B)和EDS谱图(C)。

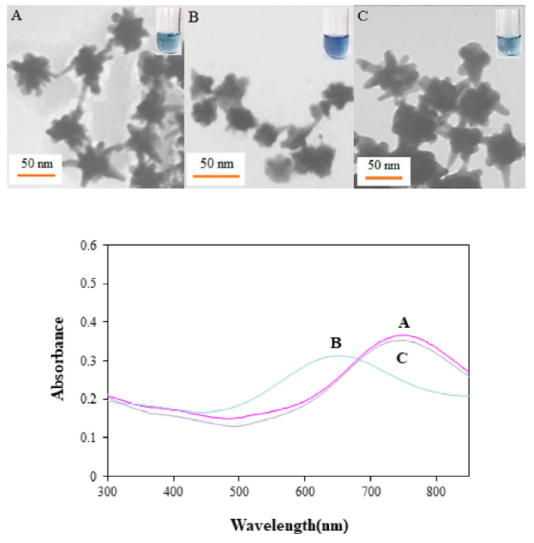

图 3. (A) AuNSs, (b) 存在Na₂SO₃的AuNSs 以及 (c) 存在半胱氨酸和Na₂SO₃ 的AuNSs的TEM图以及对应的吸收光谱。

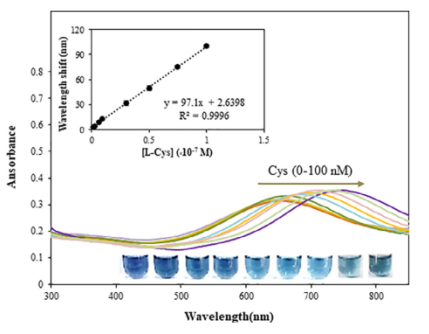

图4. 最佳优化条件下的标准曲线和对应的紫外-可见光谱。

      相关研究成果于2021年由伊朗大不里士大学的Mohammad Amjadi课题组，发表在Spectrochimica acta. Part A, Molecular and biomolecular spectroscopy（doi：10.1016/j.saa.2021.120010）上。原文：Gold nanostar@graphene quantum dot as a new colorimetric sensing platform for detection of cysteine。

转自《石墨烯杂志》公众号
