Echinops类双金属CoNiP-CoNi合金由金属有机骨架 (MOF) 合成，可作为析氧反应 (OER) 的有效催化剂，在1 M KOH中，10 mA cm^-2 (η₁₀）下具有低的过电势300 mV。Ni和Co金属的协同作用，以及集成半导体磷化物/金属合金的界面性质和MOF衍生碳的电子电导率调节了催化剂的性能。此外，双金属CoNiP/CoNi合金催化剂散布着N掺杂的石墨烯，形成三元组催化剂，由于三元组催化剂的界面效应，大的电化学活性表面积，并从N掺杂石墨烯中增强了的导电性，对析氢反应（η10=150 mV）表现出优异的活性和优异的耐久性。含碳催化剂在OER（氧化）过程中的稳定性因杂原子掺杂剂的高反应性而改变。组装的CoNiP/CoNi/N-RGO||CoNiP/CoNi水电解槽在10 mAcm-2下可提供 1.76 V 的合理电池电位。因此合成的双金属CoNiP/CoNi合金基三元组催化剂表现出优异的电催化活性和高耐久性，适用于高效碱性水分裂。

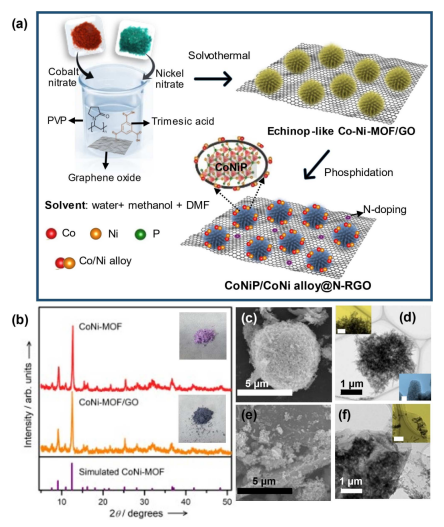

Figure 1. CoNi-MOF 的合成和微观结构研究

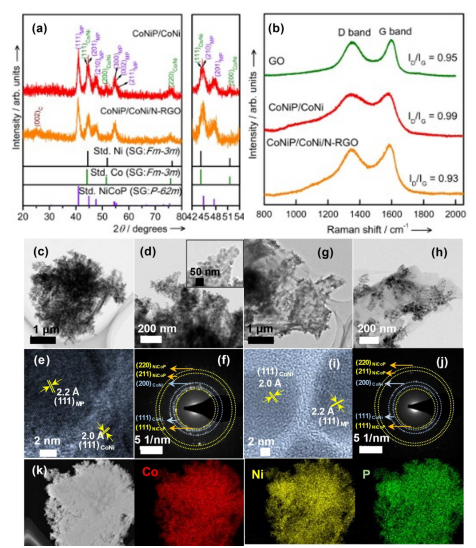

Figure 2. CoNiP/CoNi基催化剂的结构分析

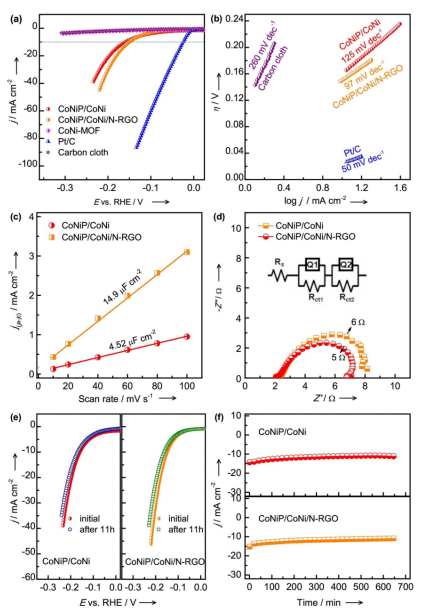

Figure 3. 三元组催化剂的析氢反应研究

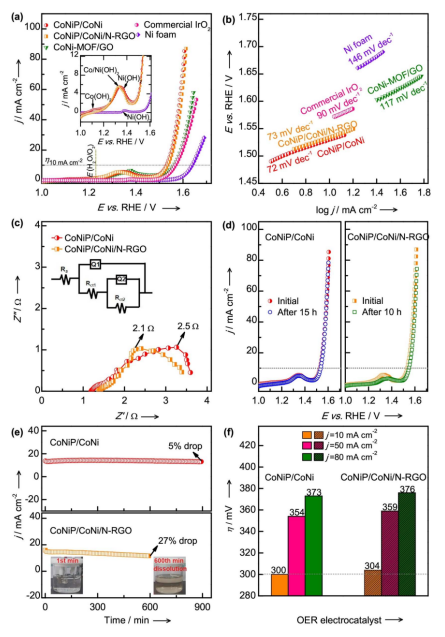

Figure 4. 三元组催化剂的析氧反应研究

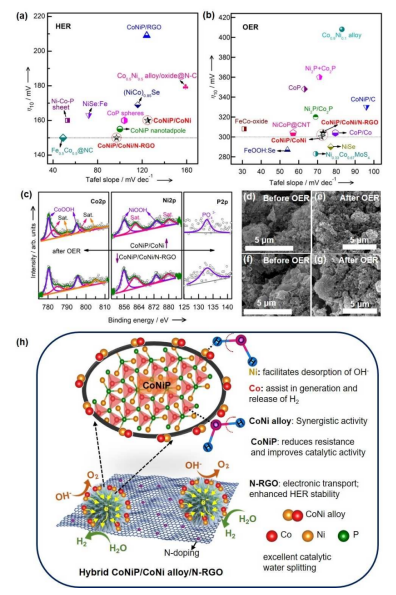

Figure 5. 高性能三元组催化剂的后催化研究及机理

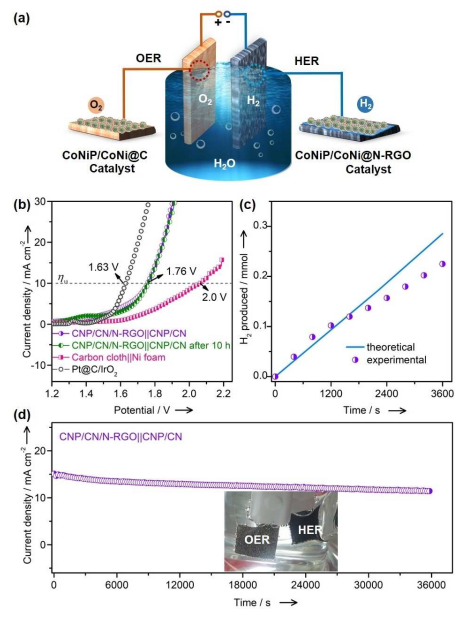

Figure 6. 采用CoNiP/CoNi/N-RGO (HER)||CoNiP/CoNi (OER) 催化剂在电解中的整体水分解性能

        相关研究成果于2021年由韩国全南大学Jong Hun Han课题组，发表在ChemSusChem（https://doi.org/10.1002/cssc.202100116）上。原文：A Complementary Co-Ni Phosphide/Bimetallic AlloyInterspersed N-Doped Graphene Electrocatalyst for Overall Alkaline Water Splitting。

转自《石墨烯杂志》公众号
