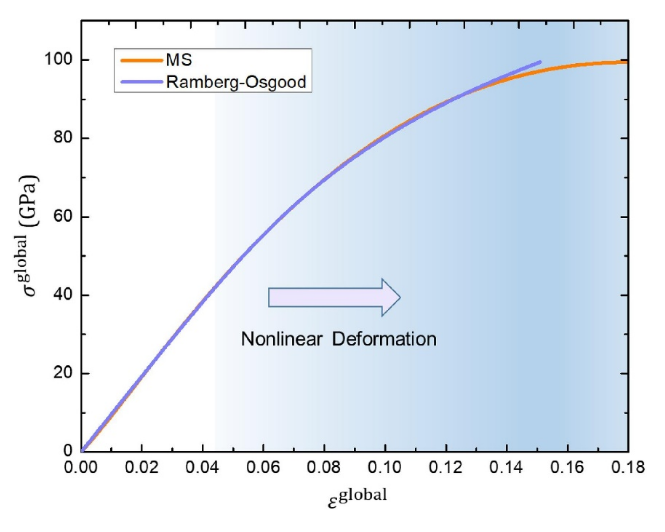

图3. 沿扶手椅方向的全局应力-应变曲线(σ^global-ε^global)。

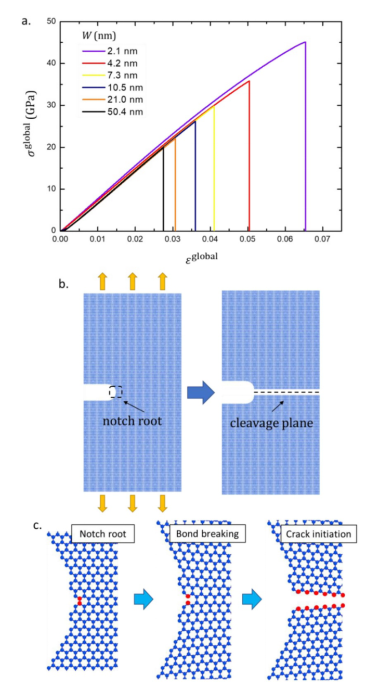

图4. 不同尺寸石墨烯试样缺口的断裂试验。(a)全局应力-应变（σ^global-ε^global）曲线; (b)不同加载状态下的原子构型; (c)从缺口根部开始断裂时的断键现象。



图6. （a） 基于NFEM假设的不同尺寸石墨烯试样的断裂强度（W=4.1∼83.6nm）; (b) 缺口根部附近的连续介质假设和实际原子离散性正应力分布σ_yy的比较; (c)宽度为W=5.2,20.8和41.9nm的试样缺口根部周围的原子分布。


       相关研究成果由哈尔滨工业大学航天科学与力学系Pengfei Jia等人于2021年发表在International Journal of Solids and Structures (https://doi.org/10.1016/j.ijsolstr.2021.111260)上。原文：A unified atomic energy release rate criterion for nonlinear brittle fracture in graphene nanoribbons。

转自《石墨烯研究》公众号
