在清洁稳定的前提下，提高燃料电池和金属空气电池电极反应中氧还原反应(ORR)的催化效率至关重要。大量研究表明，杂原子掺杂和结构优化是有效的策略。这里，受研究的过渡金属M-Nx位点启发，通过利用氢-键的有机框架作为碳和氮源，以及二氧化硅（SiO2）球作为模板，在有序大孔碳中设计了单原子状的B‑N₃构型，并将其应用于高效氧还原反应催化。B/N共掺杂和有序大孔结构等特性，促进了无金属材料在碱性介质中的高ORR催化性能。密度泛函理论计算表明，B‑N₃构型可以提供丰富的*OOH和*OH吸附位点，这对于增强ORR活性起了关键作用。该研究为单原子非金属ORR电催化剂的设计和基于氢-键有机框架的有序大孔碳的合成提供了新的见解。

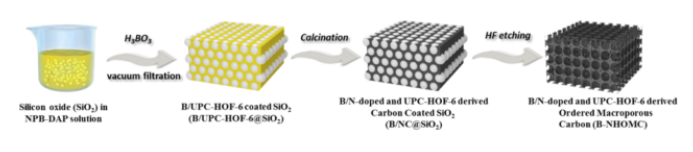

Figure 1. B/N共掺杂B-NHOMC催化剂的合成工艺示意图。

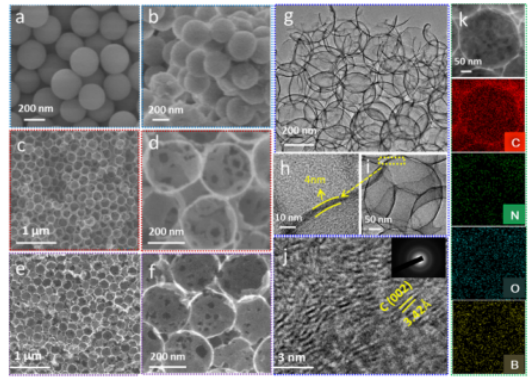

Figure 2. 所制备材料的电子显微镜分析。(a) SiO2球，(B)B- 25/UPC-HOF-6@ SiO2，(c，d) NHOMC和(e，f) BNHOMC-25的SEM图像。B-NHOMC-25的(g-i)TEM图像和(j) HRTEM图像(插图:SAED图)。(k)B-NHOMC-25样品中碳、氮、氧和硼元素的元素映射。

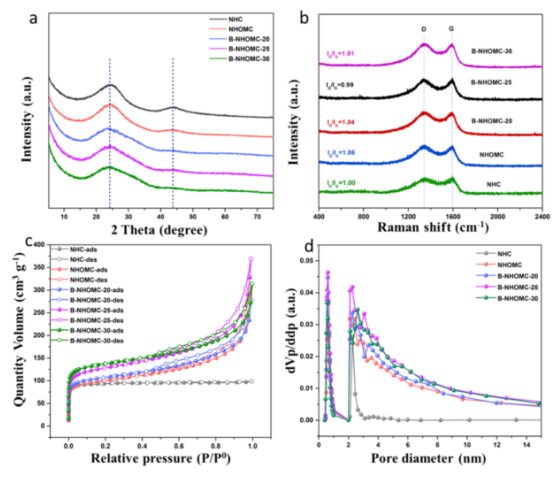

Figure 3．(a) PXRD图，(B)Raman图，(c)N2吸附-解吸等温线，以及(d)NHC、NHOMC、B-NHOMC-20、B-NHOMC-25和B-NHOMC-30样品的相应孔径分布。

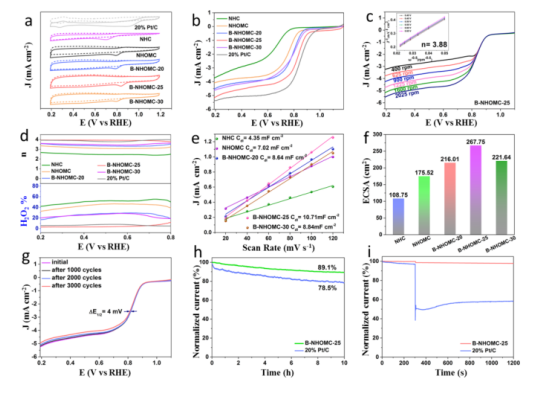

Figure 4．电化学性质表征。不同样品的(a) N2-或O2饱和的0.1 M KOH中CV曲线，(b) LSV曲线，和(c)不同转速下的LSV曲线(插图:相应的K-L图)。(d)不同样品的过氧化物产率(H2O2%)和电子转移数(n)，(e)计算的扫描速率和电容电流密度的线性拟合曲线，和(f)对应的ECSA。（g）B-NHOMC-25电极在1000、2000和3000圈CV循环前后的LSV曲线对比。(h)计时电流响应。(i)甲醇耐受性评估。

      该研究工作由中国石油大学(华东) Lili Fan和Daofeng Sun课题组于2021年发表在ACS Appl. Mater. Interfaces期刊上。原文：Single-Atom-like B‑N3Sites in Ordered Macroporous Carbon for Efficient Oxygen Reduction Reaction。

转自《石墨烯研究》公众号
