通过湿化学方法特定尺寸可控的刻蚀石墨烯基面仍然存在挑战。这里，提出了一种简便且可控的方法，制备了可溶液加工的多孔石墨烯衍生物。氧化石墨烯的衍生物，即氧官能化的石墨烯（oxo-G）被选作为前驱体，它具有可控的面内空位缺陷密度。随后会产生羟基自由基，在oxo-G 基面内刻蚀孔，且优先从缺陷处开始刻蚀。因此，获得的oxo-G可溶液加工薄片具有毫米横向尺寸，和可调控的孔隙直径（ 在5 nm ~ 500 nm 之间）。此外，通过AFM、TEM、UV-vis 光谱、FTIR 光谱、XPS、固体NMR光谱和Raman光谱分析，提出了孔结构生长机制。羟基自由基与靠近缺陷位点的oxo-G之间的亲电加成和氧化反应是蚀刻过程的基础。该多孔石墨烯材料可用作膜材料或可调谐的二维材料。

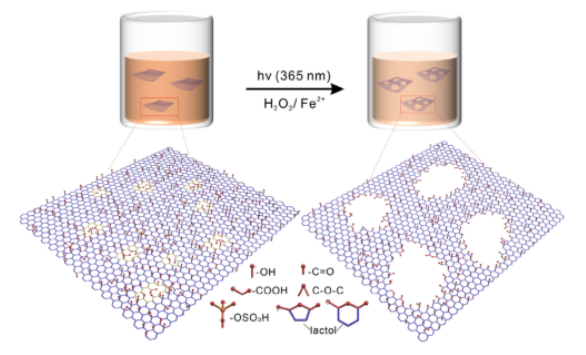

Figure 1. 使用 H₂O₂/Fe²⁺ 体系产生羟基自由基，用于oxo-G 基面内刻蚀孔，湿化学过程制备p-oxo-G样品的原理示意图。

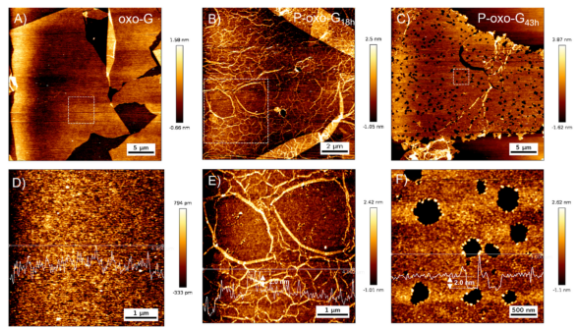

Figure 2. A-C)oxo-G, p-oxo-G₁₈h和 p-oxo-G_43h三个样品的AFM图。D-F）更高倍率下的AFM图，插图：呈现了高度情况。

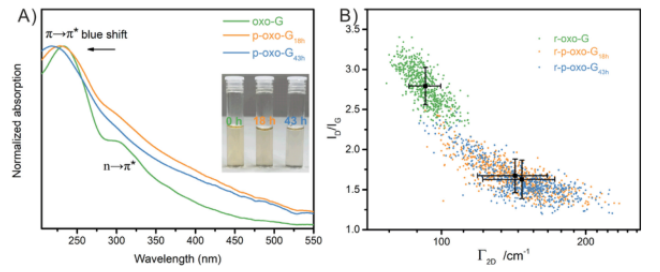

Figure 3. A)oxo-G, p-oxo-G₁₈h和 p-oxo-G_43h三个样品的UV-vis吸收谱图，插图：各自在日光下的照片。B) 三个样品的I_D/I_G比例Raman图谱。

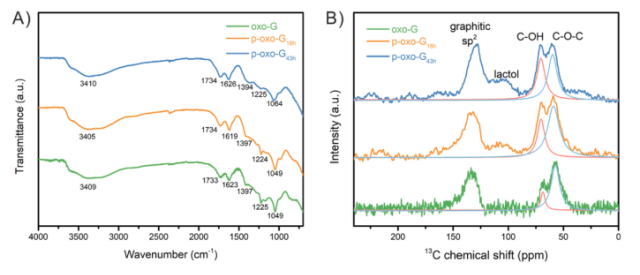

  Figure 4. oxo-G, p-oxo-G₁₈h和 p-oxo-G_43h三个样品的A) FTIR光谱和 B) ssNMR谱图比较。

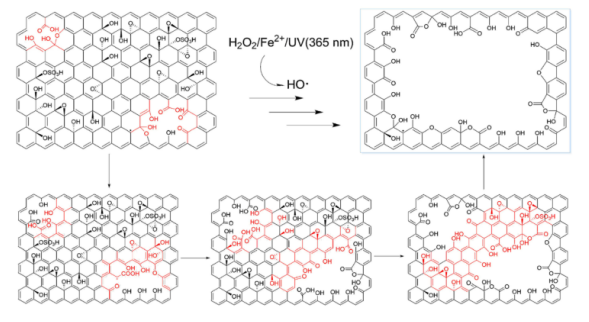

  Figure 5.在oxo-G基面中生长孔的合理机制。

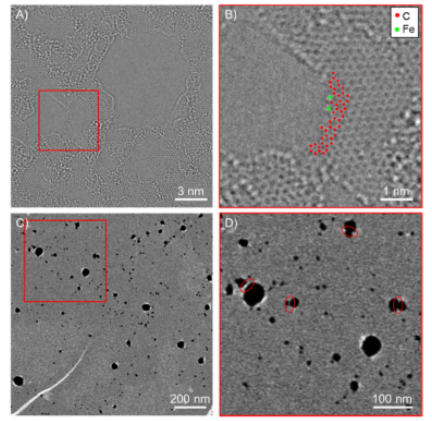

Figure 6. p-oxo-G_18h样品的 HRTEM (A, B) 和 STEM (C, D) 图像。

       该研究工作由柏林自由大学Siegfried Eigler课题组于2021年发表在Carbon期刊上。原文：Wet-chemical synthesis of solution-processible porous graphene via defect-driven etching。

转自《石墨烯研究》公众号
