青岛大学纺织服装学院Baoliang Wei等--涂层方式对石墨烯涂层织物焊接防护服导热系数的影响

全部新闻公司新闻产品新闻资料下载行业新闻

本研究采用刮涂法和丝网印刷法制备石墨烯改性织物，研究其导热性能和熔融金属飞溅加热性能。讨论了涂层方式对其热性能的影响。刮涂织物的穿透深度较低，面内和横切面热导率分别达到 2.08 W/(m·K) 和 0.48 W/(m·K)，这意味着其各向异性值为4.3，而对照织物的各向异性值为2.4。熔融金属飞溅撞击后的升高温度从27°C到19°C下降约30%。关于丝网印刷样品，面内与横切面的热导率比值为3.5，温升为25°C。

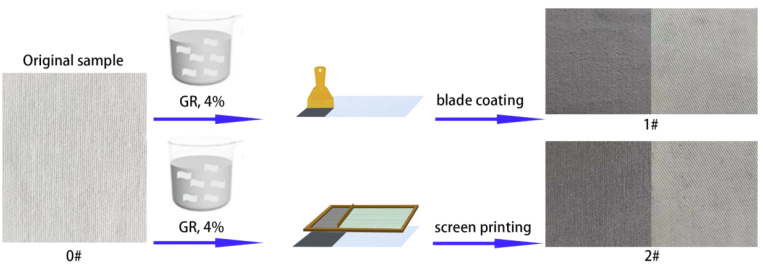

图1. 刮涂法和丝网印刷法制备单面改性织物。

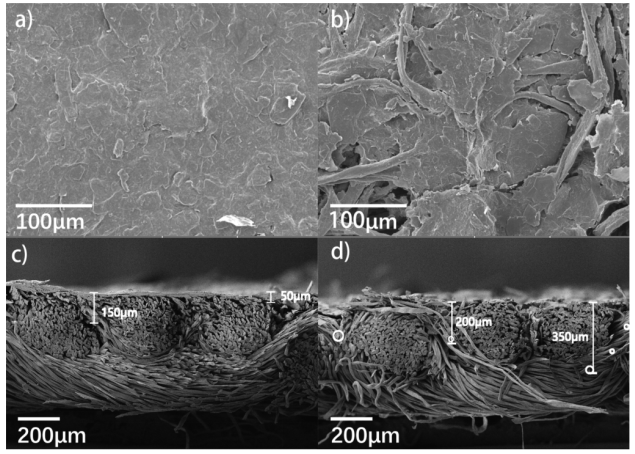

图2. (a,c)1#、(b,d)2#的SEM图像。

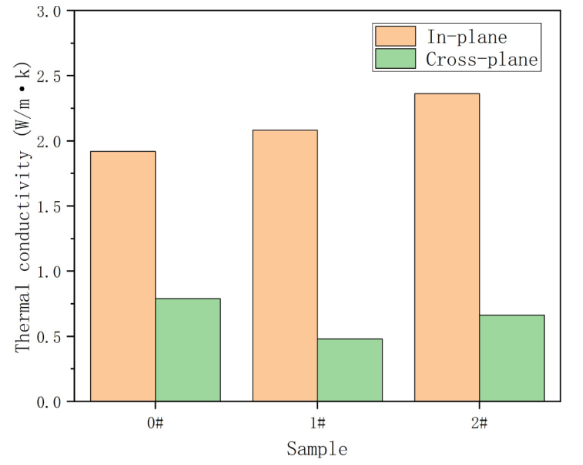

图3. 不同织物的导热系数。

相关研究成果由青岛大学纺织服装学院Baoliang Wei等人于2022年发表在Materials Letters (https://doi.org/10.1016/j.matlet.2022.131787)上。原文：Effect of coating methods on thermal conductivity of graphene-coated fabrics for welding protective clothing。

转自《石墨烯研究》公众号



您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :
