面对电信技术的飞速发展，传统的电磁波吸收材料已无法满足实际应用中的微波屏蔽要求。在此，通过简便的水热和冷冻干燥处理合成了 Ti₃C₂T_x MXene/rGO 复合气凝胶。制备的气凝胶呈现出独特的多孔三维网络结构，在提高其微波吸收能力方面具有很大优势。混合 Ti₃C₂T_x和 rGO 可调整吸收过程中的阻抗匹配。当 Ti₃C₂T_x 与 rGO 的重量比为 1 : 6 时，最小反射值 (RLm) 在 17.0 GHz（厚度 = 2.2 mm）时达到 -53.49 dB，相应的有效吸收带宽为 4.4 GHz（从 13.6 GHz 到 18.0 GHz ）。大尺寸的rGO纳米片可以在一定程度上延缓Ti₃C₂T_x的氧化。复合气凝胶具有优异的微波吸收性能、宽广的有效带宽、优异的耐热性和绝热性能，具有巨大的实用潜力。

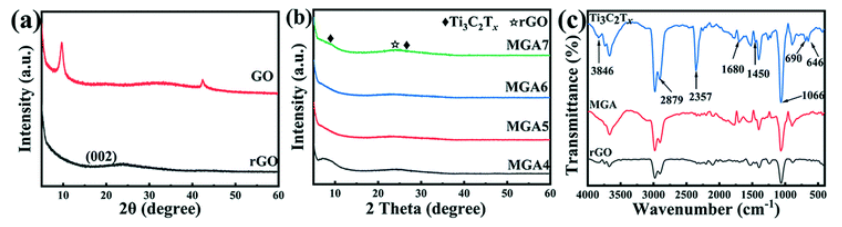

Figure 1. (a) GO 和 rGO 的 XRD 图谱，(b) MGAX 的 XRD 图谱，和 (c) MGA6、Ti₃C₂T_x、 r G O 的 FT-IR 光谱。


Figure 2. MGA6的XPS光谱：（a）总谱和（b）C 1s和（c）Ti 1s光谱。


Figure 3.(a-c) MGA6 的不同放大 SEM 图像，(d 和 e) MGA6 的 TEM 图像，(f) MGA6 在蒲公英上的照片，以及 (g) C、O 和 Ti 的 EDS 元素图。

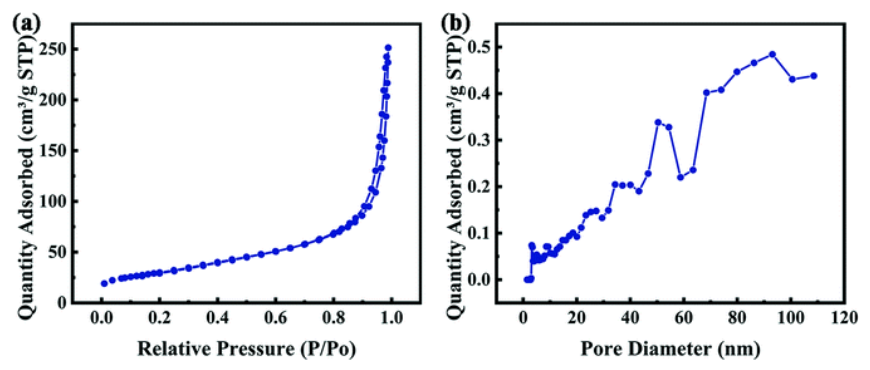

Figure 4. MGA6的吸附-解吸等温线（a）和孔径分布（b）曲线。

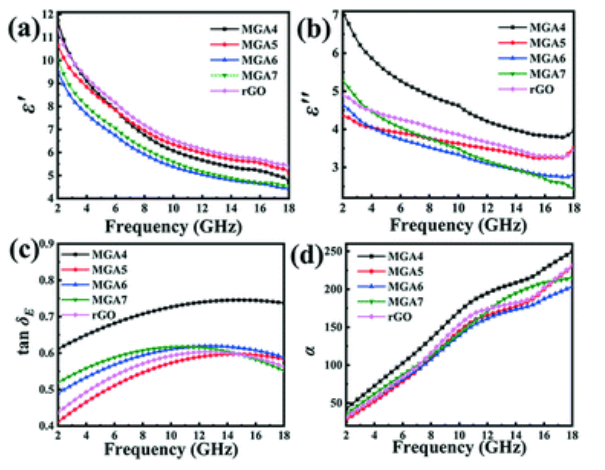

Figure 5. MGA_X 和 rGO 气凝胶的复介电常数的实部 (a) 和虚部 (b)、介电损耗角正切 (c) 和衰减常数 (d)。


Figure 6. MGA4 (a)、MGA5 (b)、MGA6 (c) 和 MGA7 (d) 的阻抗匹配。

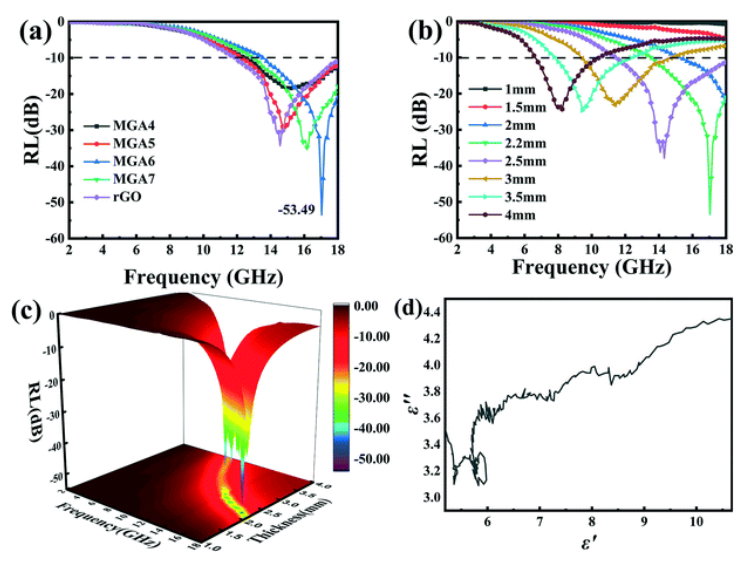

Figure 7. (a) MGA_X 和 rGO 在 2.2 mm 处的 RL 值，(b) MGA6 在不同厚度下的 RL 值，(c) MGA6 在不同厚度和频率下的 RL 值的 3D 图，以及 (d) Cole-Cole MGA6 曲线。

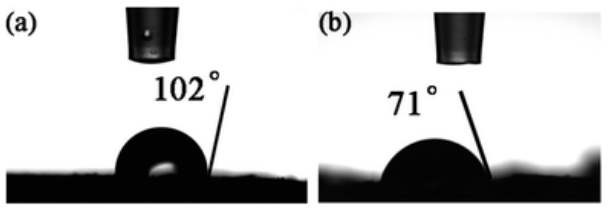

Figure 8. (a) rGO气凝胶和 (b) MGA6 的水接触角


Figure 9. (a) 棉花茧的数码照片。(b) 加热放在MGA6上的棉茧图示。

      相关研究工作由郑州大学Bingbing Fan课题组于2022年在 《CrystEngComm》期刊发表，原文：Ti₃C₂T_x/rGO aerogel towards high electromagnetic wave absorption and thermal resistance。

转自《石墨烯研究》公众号
