由于成本低、理论容量高，g-C₃N₄被称为钠离子电池的潜在负极。然而，其较差的电子导电性和结构稳定性阻碍了其实际性能。在这里，使用简单的凝胶涂层-煅烧方法得到 g-C₃N₄@carbon 复合材料（CCN）。得益于增加的吡啶氮含量和电子电导率以及蓬松多孔结构，CCN 在 0.1/3 A g^-1 时表现出 250/183 mAh g^-1 的高放电容量和 180 mAh g^-1 的长期循环性能 1 在 0.5 A g^-1下1600次循环。 此外，CCN//Na₃V₂(PO₄)₃全电池表现出良好的循环稳定性。

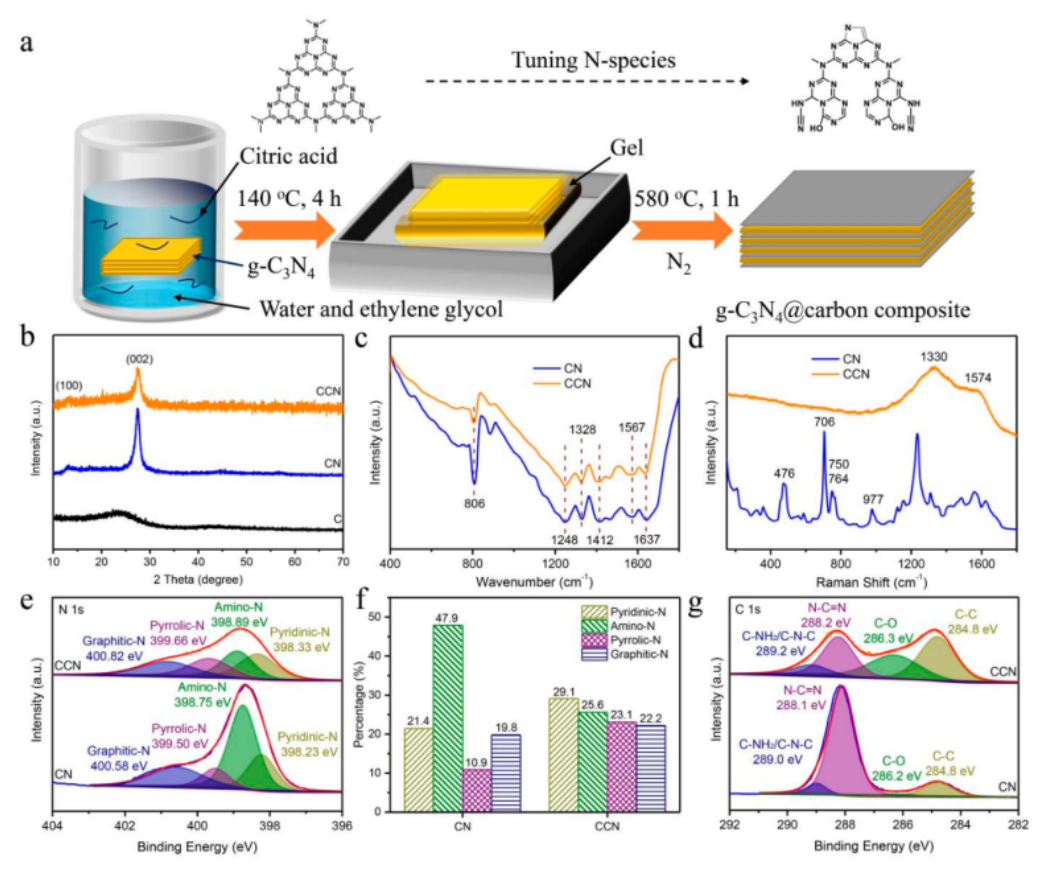

图 1. (a) CCN 制备过程示意图。 (b) C、CN 和 CCN 的 XRD 图谱。  (c) FTIR 光谱，(d) 拉曼光谱，(e) N 1s XPS 光谱，(f) 不同 N 物种的百分比，和 (g) CN 和 CCN 的 C 1s XPS 光谱。

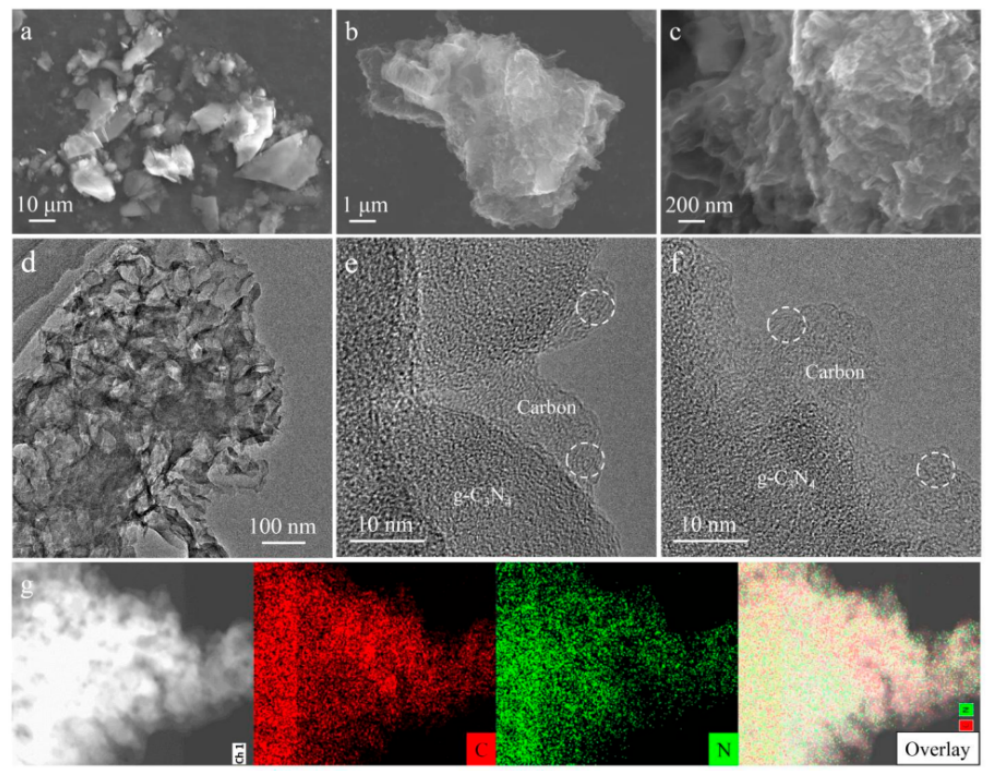

图 2. (a) CN 和 (b, c) CCN 的 SEM 图像。  (d) 低分辨率和 (e, f) 高分辨率 TEM 图像和 (g) CCN 的元素映射。

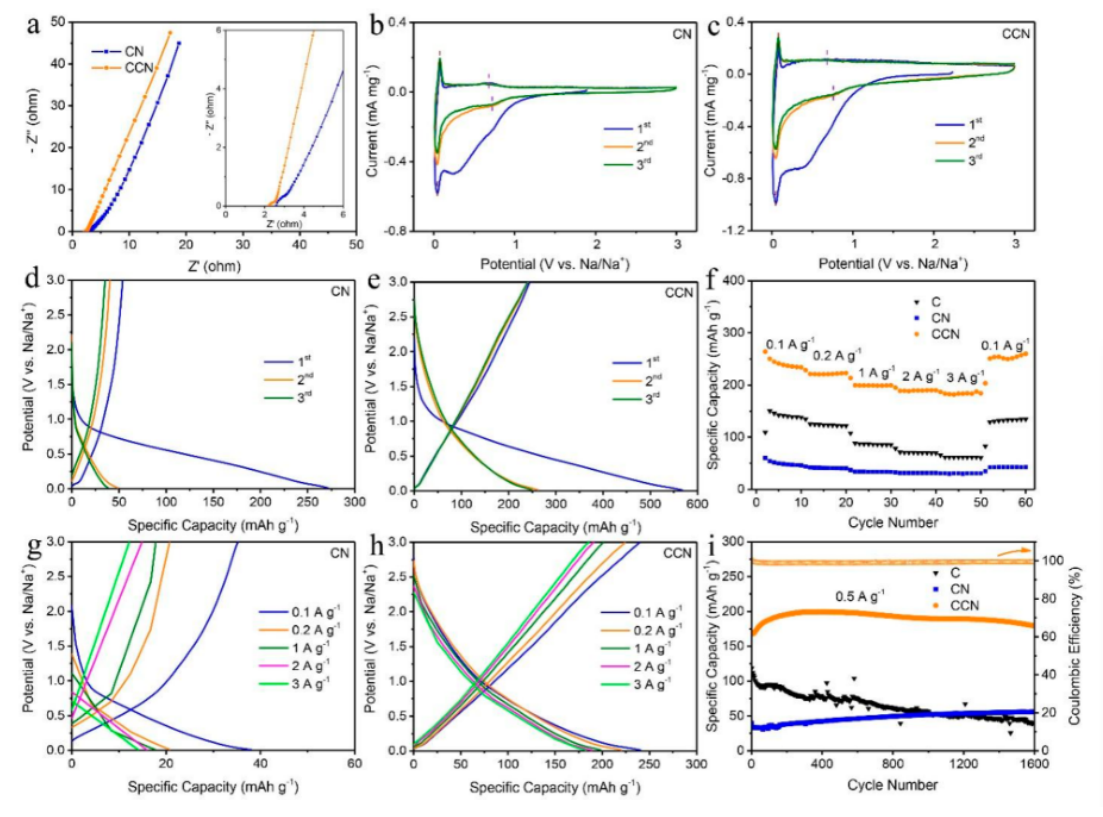

图 3. (a) CN 和 CCN 的全部和部分放大（插图）奈奎斯特图。  (b) CN 和 (c) CCN 在 0.2 mV s^-1 时的 CV 曲线。  (d) CN 和 (e) CCN 在 100 mA mg^-1 下的第一到第三个充放电曲线。  (f) CN 和 CCN 从 0.1 到 3 A g^-1 的速率性能。  (g) CN和(h) CCN在不同电流密度下的充放电曲线。  (i) CN 和 CCN 的循环寿命。

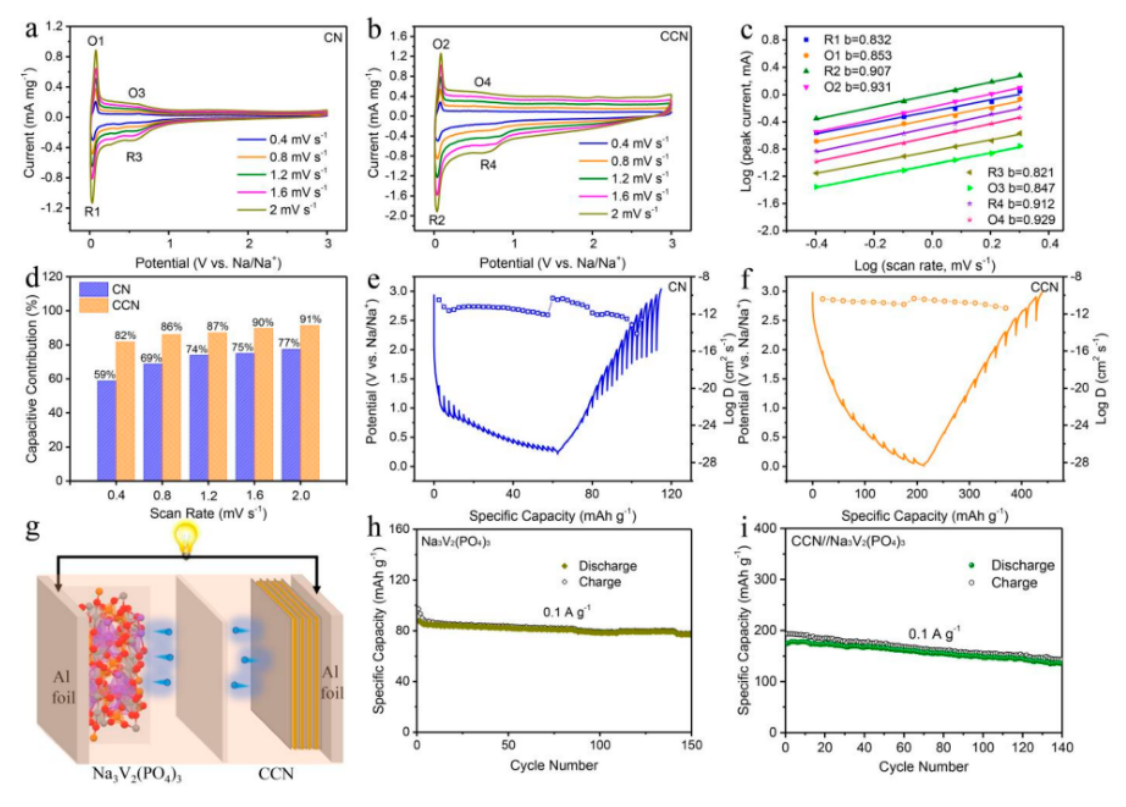

图 4. (a) CN 和 (b) CCN 不同扫描速率下的 CV 曲线。 (c) log(v) 与 log(i) 图。 (d) CN 和 CCN 的赝电容贡献。(e) CN和(f) CCN的GITT曲线和Na+扩散系数。(g) CCN//Na₃V₂(PO₄)₃全电池结构示意图。  (h) Na₃V₂(PO₄)₃ 和 (i) CCN//Na₃V₂(PO₄)₃ 的循环寿命。

       相关研究成果由宁夏大学Jinhui Yang、湖南大学Xiongwei Wu和湘潭大学Bei Long等人2022年发表在ACS Applied Energy Materials (https://doi.org/10.1021/acsaem.2c01700)上。原文：Tuning N-Species of Graphitic Carbon Nitride for High-Performance Anode in Sodium Ion Battery。

转自《石墨烯研究》公众号
