胶体量子点(QD)/石墨烯纳米杂化异质结构为量子传感器提供了一种有前途的方案，因为它们利用了量子点中的强量子限制，具有增强的光-物质相互作用、光谱可调性、抑制的声子散射和室温下石墨烯中非凡的电荷迁移率。在这里，我们报告了一个灵活的，九通道的 PbS 量子点/石墨烯纳米混合成像阵列在聚对苯二甲酸乙二酯上的开发，使用了一个简单的工艺，用于器件制造，信号采集和处理。PbS 量子点/石墨烯成像阵列具有高度均匀的光响应特性。在1.0 V 偏置下，400-1000nm 入射光[紫外-可见-近红外(UV-vis-NIR)]的最高响应度为9.56 × 10³-3.24 × 10³A/W，功率为900pW。此外，该阵列具有一致的光谱响应，弯曲到几毫米的曲率半径。在紫外-可见-近红外(UV-vis-NIR)范围内的宽波长成像表明，量子点/石墨烯纳米杂化体为柔性光探测器和成像器提供了一种可行的方法。

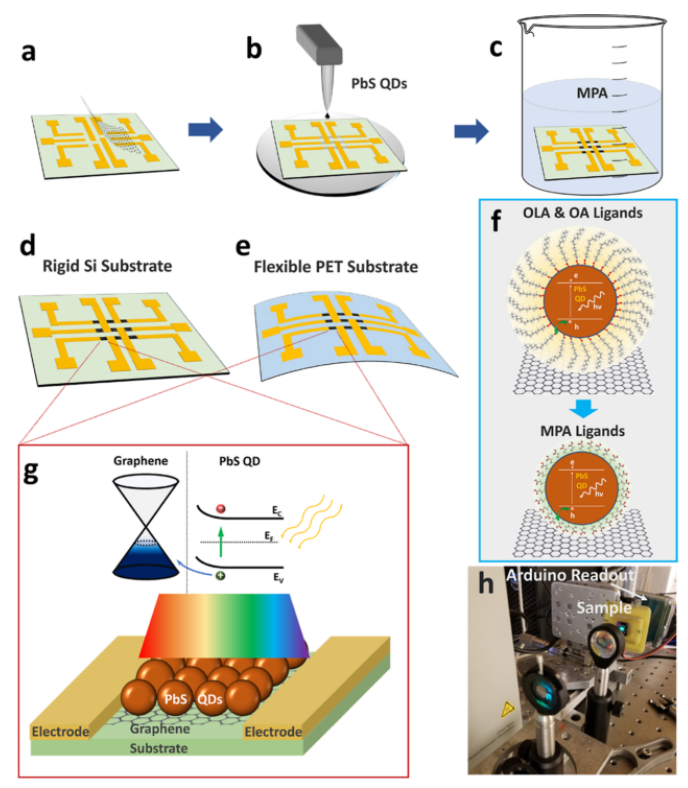

图1.(a-c)九通道 PbS 量子点/石墨烯传感器阵列的器件制作方法。(b)石墨烯通道上的 PbS QD 涂层; 以及(c) MPA 配体交换。(d，e)是分别在刚性硅和柔性 PET 衬底上制作的9通道 PbS 量子点/石墨烯传感器阵列的示意图。(f)用短链导电 MPA 配体封装 PbS 量子点以促进从量子点到石墨烯的电荷转移的替换长链绝缘 OLA 和 OA 配体的示意图。(g)九通道 PbS 量子点/石墨烯传感器阵列中像素的结构示意图和 PbS 量子点/石墨烯界面上的内置电场。(h)使用 Arduino 读出器在九通道 PbS 量子点/石墨烯光电探测器阵列上进行传输成像的光学设置。

图2。(a)在量子点沉积之前，在九通道 PbS 量子点/石墨烯传感器阵列上的石墨烯或“ Gr”通道的光学图像。(b)石墨烯/Si 和 Si 之间边界处的 G 峰(左上)和2D 峰(右上)的拉曼图，以及石墨烯上随机选择的点的拉曼光谱。单层石墨烯的 I_2D/I_G > 2。(c)在1200nm 附近显示吸收峰的 PbS 量子密度吸收光谱。插图显示了 PbS 量子点的 TEM 图像，表明了 PbS 量子点的大小和均匀性。(d) PbS 量子点直径大小的分布。(e) PbS 量子点的高分辨透射电镜图像。条纹间距约为0.3 nm，相当于 PbS 的(200)晶格面。

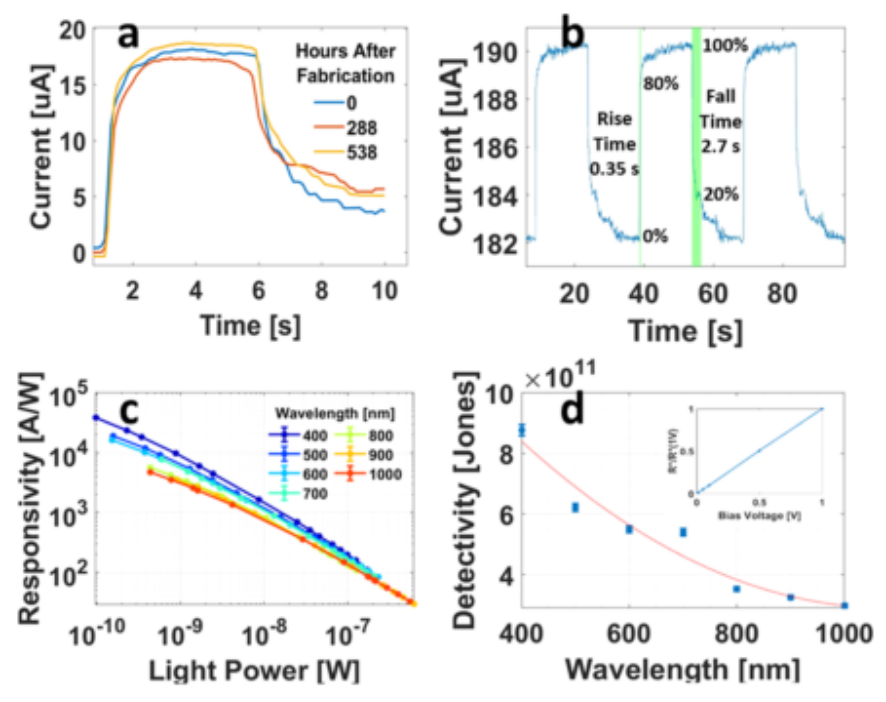

图3。(a)在硅衬底上的九通道 PbS 量子点/石墨烯传感器阵列上的选定像素在制作后的少数选定次数上的动态光响应。入射光功率为230nW，波长为500nm。整个像素的偏置电压为1.0 V (b)三个光开/关周期，显示重现性以及上升和下降时间定义。(c)相同的九通道 PbS 量子点/石墨烯传感器阵列对400-1000nm 范围内几个选定波长的入射光功率的光响应性。(d)相同的九通道 PbS QD/石墨烯传感器阵列对入射光功率为900pW 和偏置电压为1.0 V 的波长的检测率显示相同的九通道 PbSQD/石墨烯传感器阵列对入射光功率为900pW 和波长为500nm 的偏置电压的归一化响应性。数据在6783A/W 的1V 响应下进行了归一化处理。

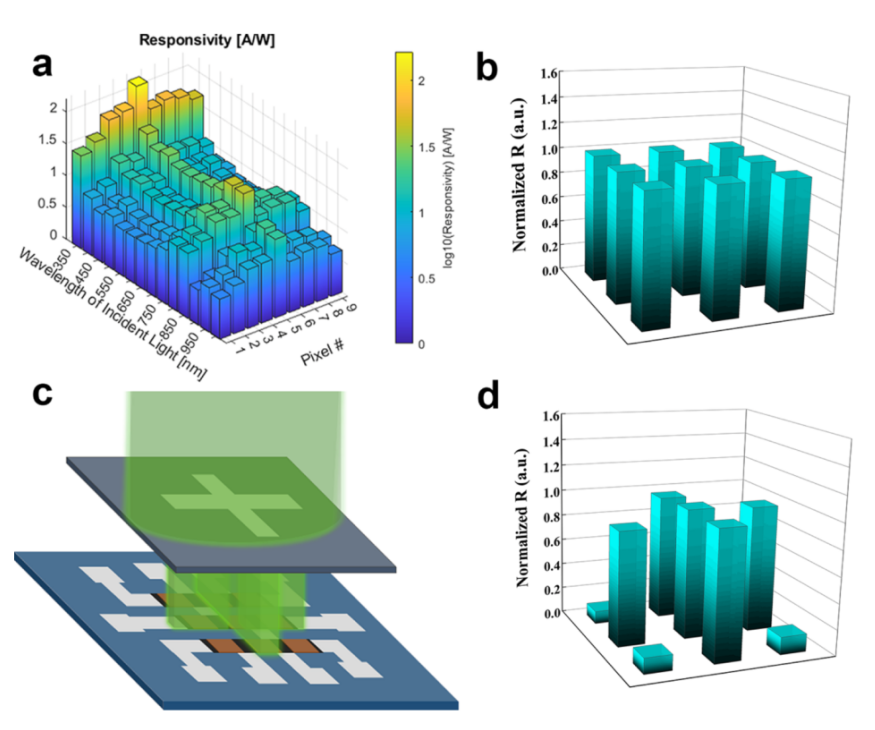

图4。(a)硅基板上的九通道 PbS QD/石墨烯传感器阵列对2.5 μW 的入射光功率和1V 的偏置电压的波长和通道(像素)的响应度(b)在500nm 的波长下9个像素的归一化响应度。(c)在黑暗中使用带有“ X”的阴影掩模显示五个中心通道和四个角通道的透射成像示意图。(d)使用(b)中的归一化方法对9个像素进行归一化响应，显示“ X”阴影掩模成像的结果。

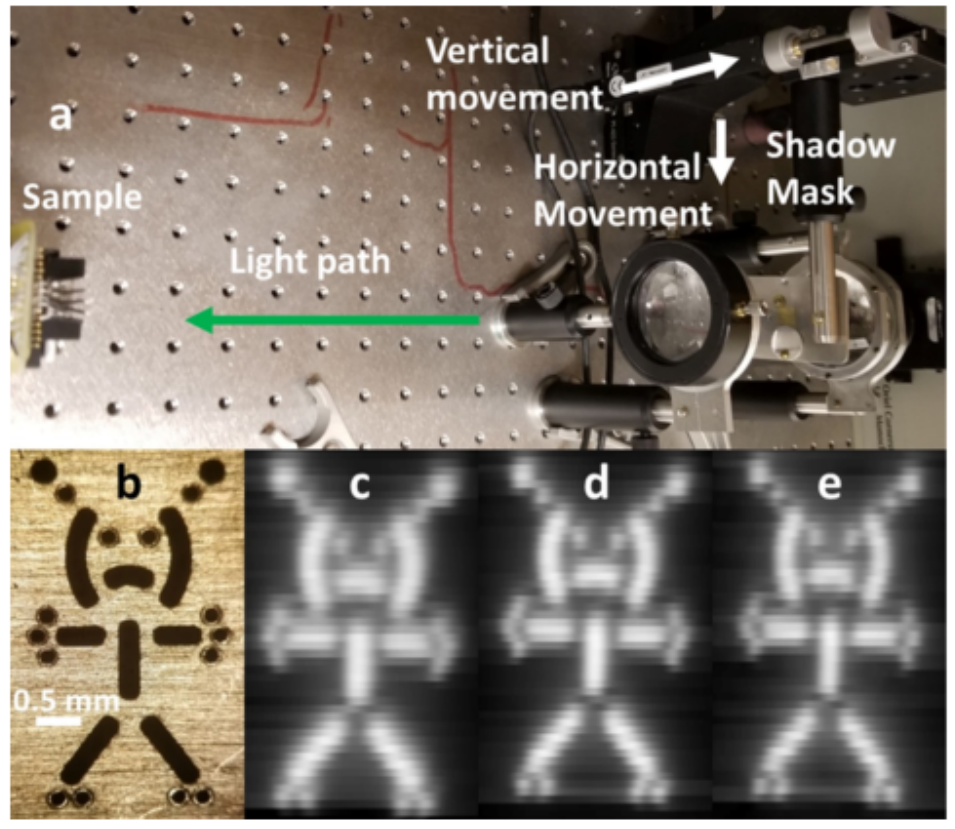

图5。(a)显示阴影掩模位置的图像扫描系统，透过线性致动器水平和垂直扫描，以取得安装在“样本”位置的九通道 PbSQD/石墨烯传感器阵列上的传输图像。(b)透过光束扫描以在阵列上产生传输图像的阴影掩模的光学图像。(c-e)通过在(c)400，(d)500和(e)1000nm 的波长的衬底上的九通道 PbS QD/石墨烯传感器阵列获得的图像。

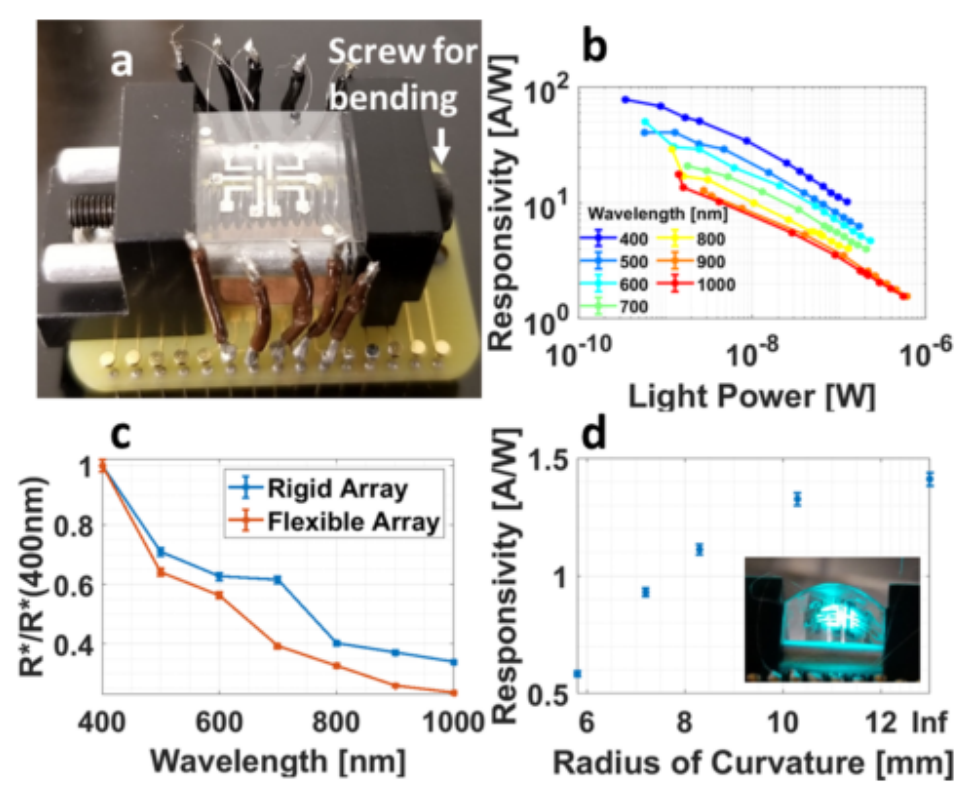

图6。(a)在 PET 基板上安装在弯曲虎钳上的九通道 PbS QD/石墨烯传感器阵列。转动图中所示的螺丝，将虎钳的两边连接在一起产生弯曲。(b) PET 阵列对几个选定波长的入射光功率的归一化响应率和1V 的偏置电压(c)柔性 PET 阵列的响应率作为入射光波长的函数以及刚性 Si 阵列，两者都在400nm 处归一化以进行比较。在这种情况下，入射光功率约为120nW，偏置电压为1 V (d)对于具有500nm 照明的 PET 阵列，响应率与曲率半径之比。这种情况下的光功率为2.5 μW，偏置电压为1 V。 插图展示了在弯曲条件下的阵列，并用500nm 光照明。

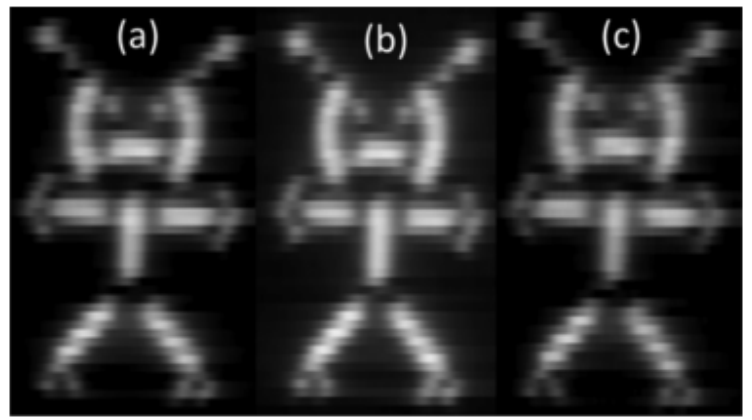

图7.在 PET 上分别以(a)400，(b)500和(c)1000nm 的波长用9通道 PbS QD/石墨烯混合传感器阵列拍摄的图像。

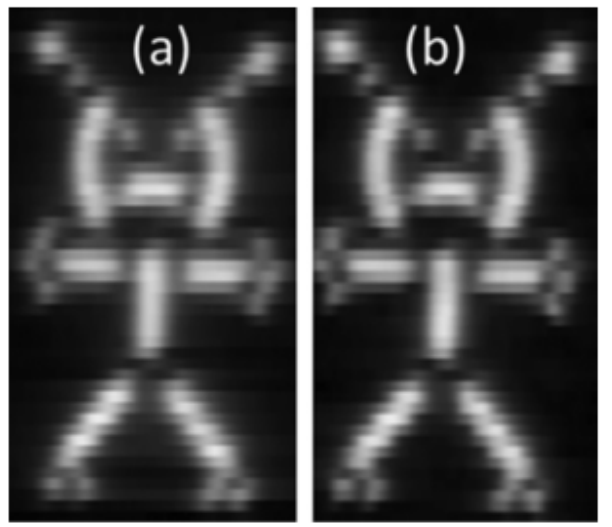

图8.在 PET 上用9通道 PbS QD/石墨烯混合传感器阵列拍摄的图像，阵列(a)平坦，(b)弯曲半径为5厘米。

       相关科研成果由堪萨斯大学Andrew Shultz、Bo Liu和Judy Z. Wu等人于2022年发表在ACS Applied Nano Materials（https://doi.org/10.1021/acsanm.2c03839）上。原文：Development of Broadband PbS Quantum Dot/Graphene Photodetector Arrays with High-Speed Readout Circuits for Flexible Imagers。

转自《石墨烯研究》公众号
