NiCoO₂阳极在循环过程中导电性不理想，体积变化严重，导致倍率性能不理想，循环稳定性差。为了解决这些问题，以蜂窝状三维还原氧化石墨烯为载体，通过溶剂热法制备了NiCoO₂纳米片/还原氧化石墨烯复合材料(NiCoO₂/rGO)。这种NiCoO₂/rGO在100 mA g⁻¹和2000 mA g⁻¹时分别表现出1124.0和414.5 mAh g⁻¹的可逆电荷比容量。500 mA g⁻¹循环300次后，电荷比容量仍为初始值的114.8%。锂的存储性能远优于纯NiCoO₂，这归因于高导电性和韧性的三维还原氧化石墨烯载体，不仅增强了导电性和电荷转移性，而且还缓冲了体积变化，在循环过程中保持了电极的结构完整性和导电率。

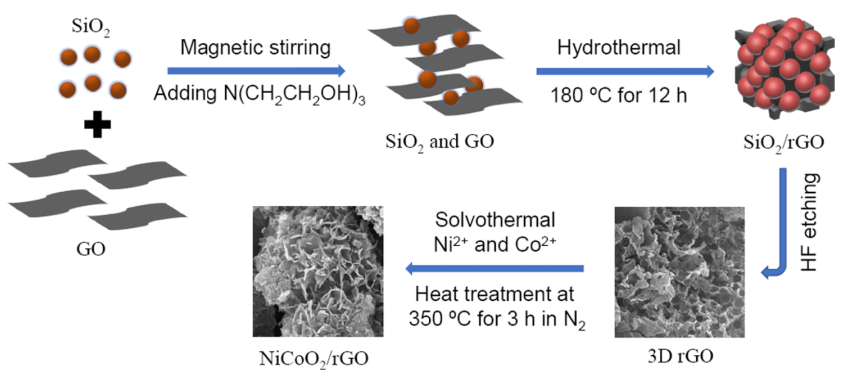

图1. NiCoO₂/rGO复合材料的制备过程示意图。

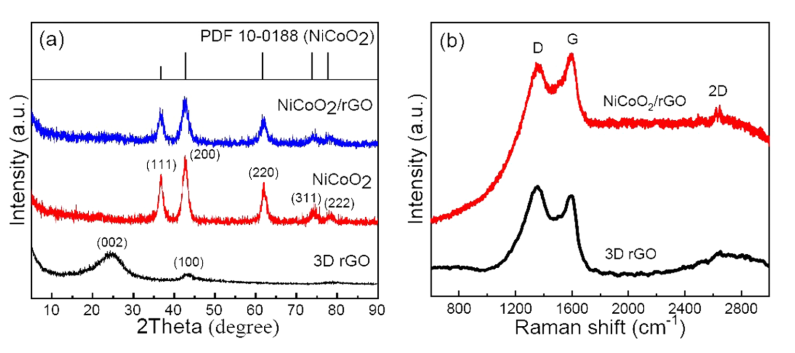

图2. (a) 3D rGO、NiCoO₂和NiCoO₂/rGO的XRD谱图。(b) 3D rGO和NiCoO₂/rGO的拉曼图谱。

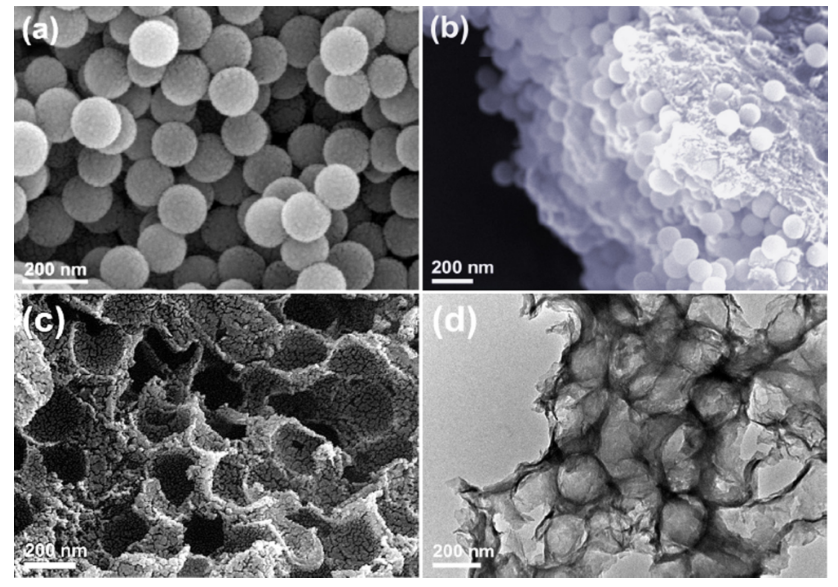

图3. (a) SiO₂， (b) SiO₂/rGO和(c) 三维 rGO的SEM图像。(d)三维rGO 的TEM图像。

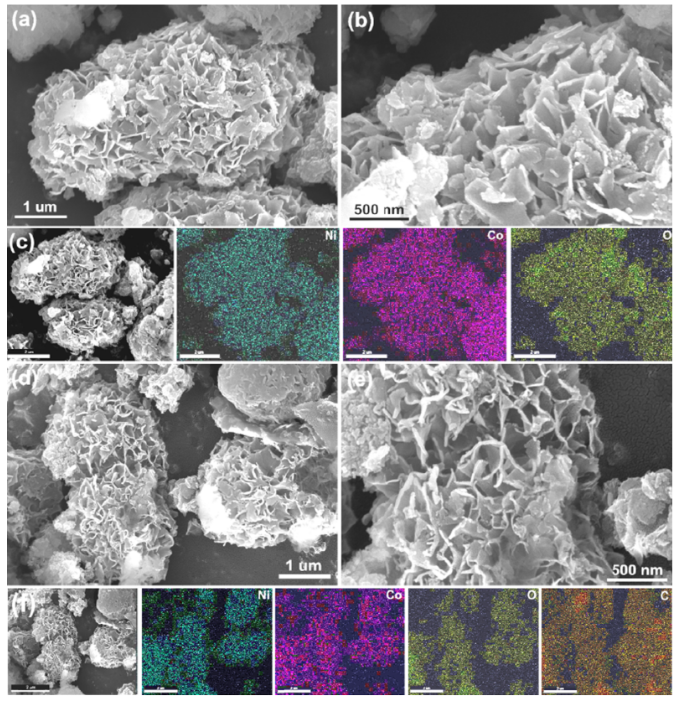

图4. (a-c) NiCoO₂和(d-f) NiCoO₂/rGO的SEM图像和EDS元素映射图谱。

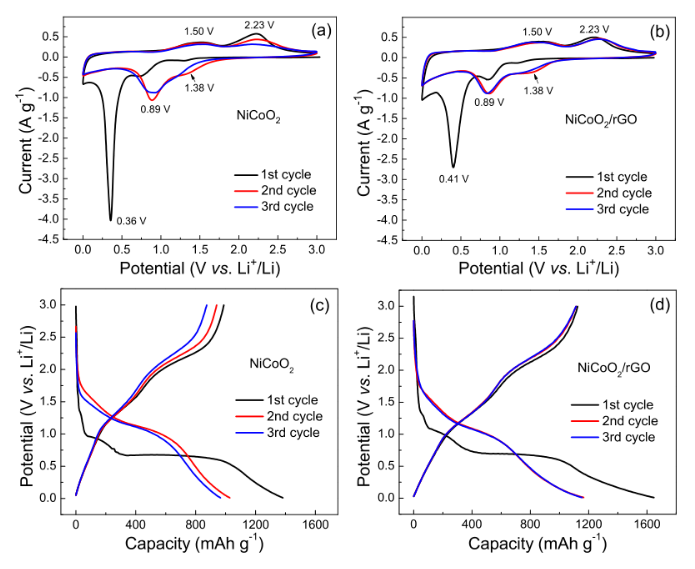

图5. (a) NiCoO₂和(b) NiCoO₂/rGO电极在0.2 mV s^-1扫描速率下的前三个循环的CV图。电流密度为100mA g^-1时(c). NiCoO₂和(d) NiCoO₂/rGO电极前三个循环的放电/充电曲线。

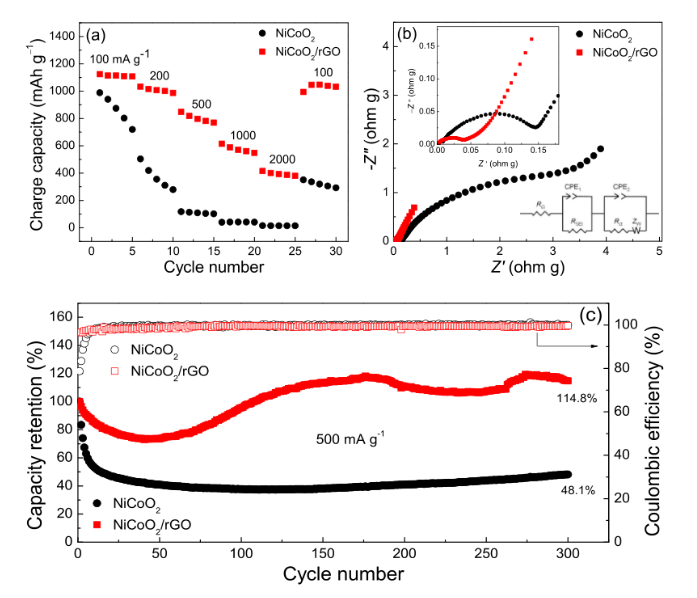

图6. NiCoO₂和NiCoO₂/rGO电极的(a)倍率性能，(b) Nyquist图(插图为高频范围内Nyquist图的特写视图和相应的等效电路模型)和(c)循环性能(500 mA g^-1)。

       相关研究成果由上海大学理学院化学系Anbao Yuan 和 Jiaqiang Xu等人于2023年发表在Materials Science & Engineering B (https://doi.org/10.1016/j.mseb.2022.116101)上。原文：Honeycomb-like three-dimensional reduced graphene oxide supported NiCoO₂/rGO composite anode material to boost lithium storage performance。

转自《石墨烯研究》公众号
