本文创新性地使用二维MXene (Ta
4C
3)来调节钒氧化物的空间基团和电子性能,并制备了具有3D网络交联的MXene/金属-有机框架(MOF)衍生物VO
2(B)@Ta
4C
3,然后将其用作阴极来改善水性锌离子电池(ZIBs)的性能。采用HCl/LiF和水热相结合的方法对Ta
4AlC
3进行腐蚀,得到大量手风琴样Ta
4C
3,然后在剥离的Ta
4C
3 MXene表面进行水热生长VMOF。在V-MOF@ Ta
4C
3的退火过程中,Ta
4C
3MXene的加入使V-MOF从凝聚堆积中解放出来,使其显示出额外的活性位点。更重要的是,Ta
4C
3阻止了复合材料结构中的V-MOF在退火后转变为空间群Pmmn的V
2O
5,而转变为空间群C
2/m的VO
2(B)。VO
2(B)用于Zn
2+插层的优势在于插层过程中可忽略的结构转换和特殊的隧道运输通道,其沿B轴的面积为0.82 nm
2。根据第一原理计算,VO
2(B)与Ta
4C
3之间存在较强的界面相互作用,为Zn2+的储存提供了良好的电化学活性和动力学性能。因此,VO
2(B)@ Ta
4C
3正极材料制备的ZIBs在0.1 A·g
−1时具有437 mA h·g
−1的超高容量,同时具有良好的循环性能和动态性能。本研究为制备金属氧化物/MXene复合结构提供了一种新的方法和参考。

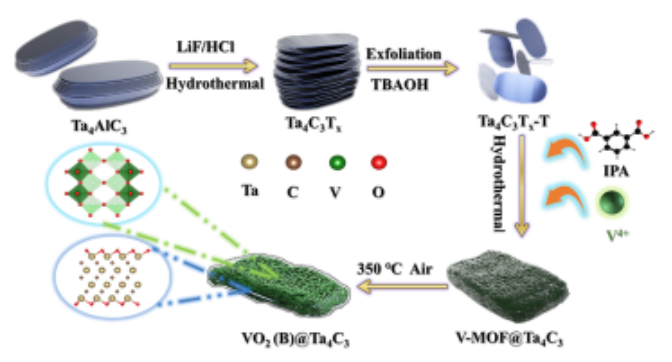

图1. VO
2(B)@Ta
4C
3的制备工艺示意图。
图2 (a) Ta
4AlC
3、手风琴样Ta
4C
3和Ta
4C
3纳米片的XRD图案。(b) Ta
4AlC
3的示意性原子结构表示。Ta
4AlC
3 (c)和手风琴样Ta
4C
3 (d)的SEM图像。(e) Ta
4C
3纳米片的HRTEM图像、SAED和SEM图像。

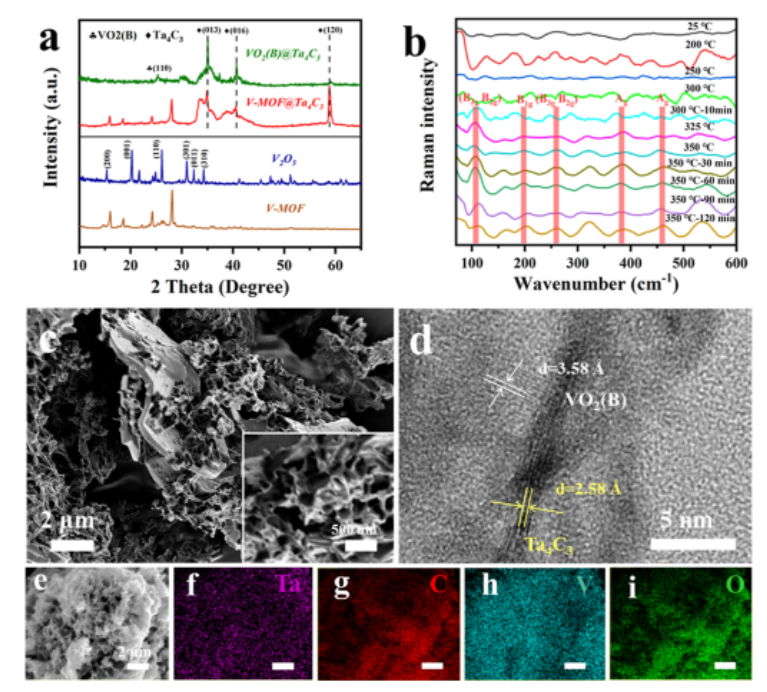

图3. (a) V-MOF、V
2O
5、V-MOF@Ta
4C
3和VO
2的XRD图案(B)@Ta
4C
3。(b)退火过程中V-MOF@Ta
4C
3的原位拉曼光谱。(c) VO
2(B)@Ta
4C
3的低倍扫描电镜图像和高倍扫描电镜图像。(d) VO
2(B)@Ta
4C
3的HR-TEM图像。(e−i) EDX元素映射图像VO
2(B)@Ta
4C
3。

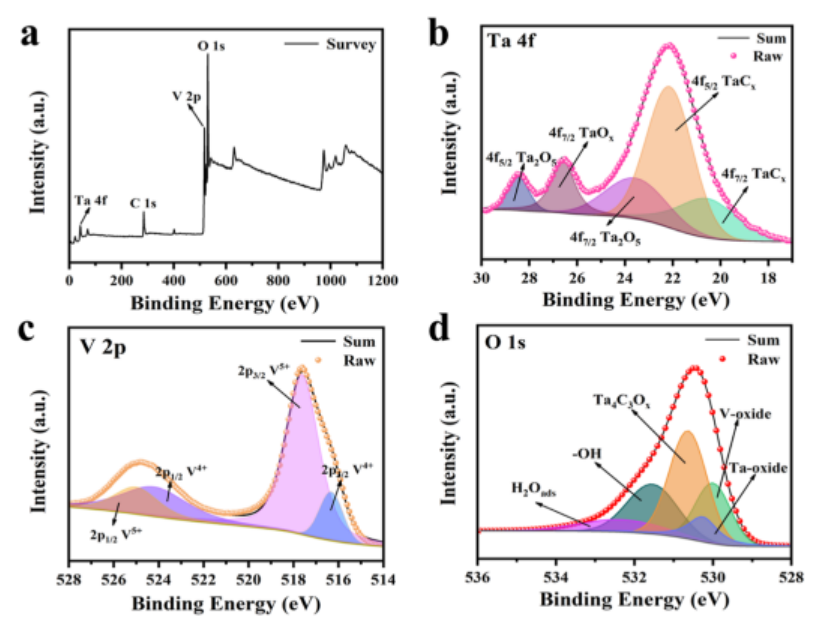

图4 (a) VO
2(B)@Ta
4C
3的XPS谱。Ta4f (b)、V 2p (c)和o1s (d)区域的XPS谱。

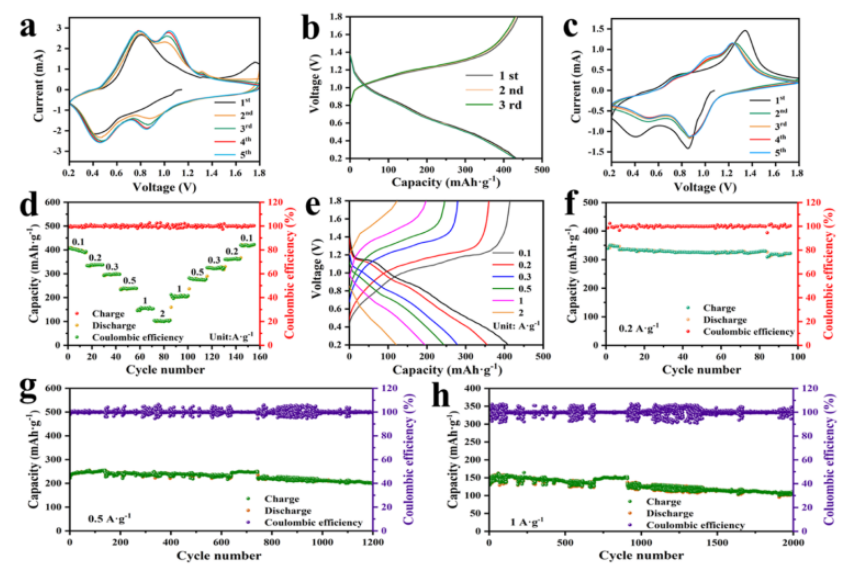

图5 (a) VO
2(B)@Ta
4C
3在1 mV·s
−1的前5个循环的CV曲线。(b) VO
2的前三个循环(b)在0.1 A·g
−1的充放电流量(b) @Ta
4C
3。(c) V
2O
5在1 mV·s
−1的前5个循环的CV曲线。(d)速率性能和(e) VO
2(B)@Ta
4C
3阴极从0.1到2 A·g
−1的充放电电压。(f) VO
2(B)@Ta
4C
3在0.2 A·g
−1下循环100次的循环性能。VO
2(B)@Ta
4C
3在0.5 (g)和1 A·g
−1 (h)时的长期循环性能。

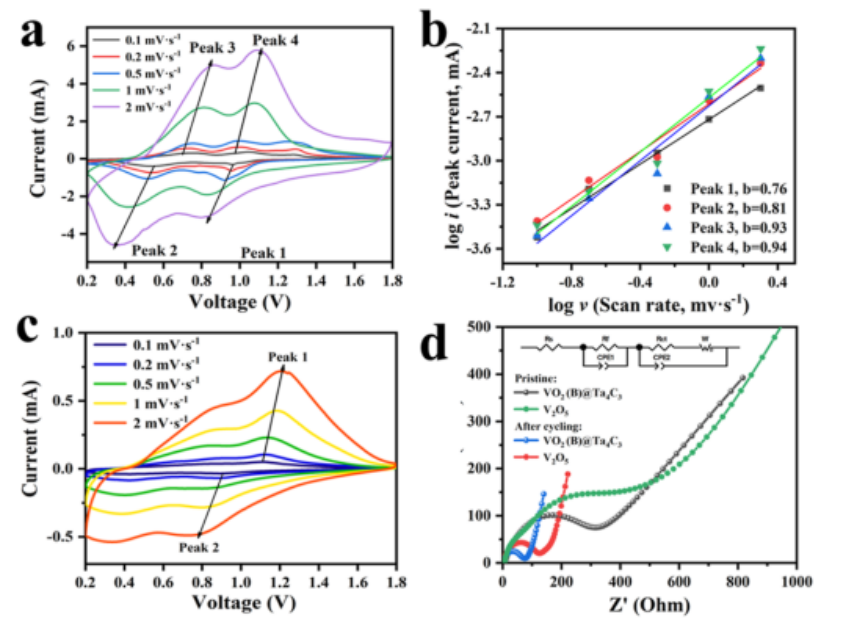

图6 (a)不同扫描速率(0.1 ~ 2 mV·s
−1)下VO
2(B)@Ta
4C
3的CV曲线。(b) VO
2(b) @Ta
4C
3的阴极和阳极峰的log(i)对log(v)曲线。(c) V
2O
5在0.1 ~ 2 mV·s
−1不同扫描速率下的CV曲线。(d) Nyquist图和V
2O
5和VO
2(B)@Ta
4C
3在0.2 A·g
−1循环100个周期前后的等效电路。

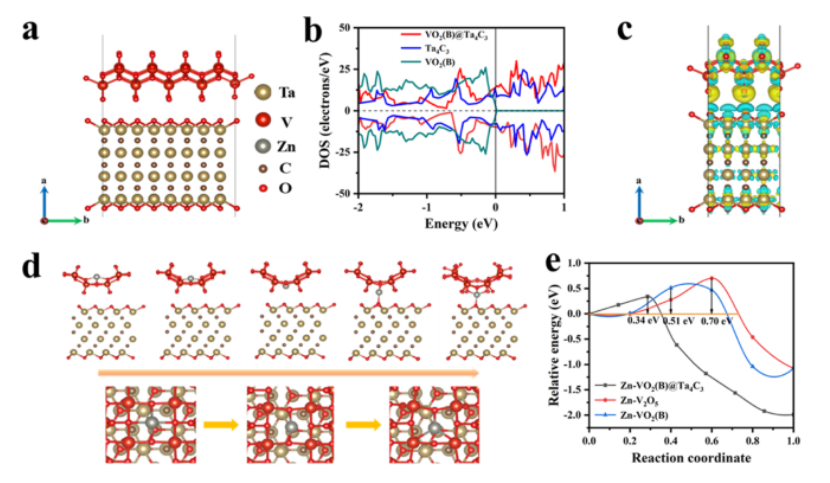

图7 (a) VO
2示意图(B)@Ta
4C
3。(b) VO
2(b), Ta4C
3和VO
2(b) @Ta
4C
3的DOS。(c) VO
2(B) @Ta
4C
3的电荷密度差异。(d) Zn
2+在VO
2(B)@Ta
4C
3中的扩散路径示意图。(e) VO
2(B)@Ta
4C
3、V
2O
5、VO
2(B)的锌离子扩散屏障曲线。
相关科研成果由华东师范大学电子系Ke Yu等人2023年发表在ACS Applied Materials & Interfaces (https://doi.org/10.1021/acsami.2c23314)上。原文:Ta
4C
3‑Modulated MOF-Derived 3D Crosslinking Network of VO
2(B)@Ta
4C
3 for High-Performance Aqueous Zinc Ion Batteries。
转自《石墨烯研究》公众号
