国防科技大学Junzong Feng课题组--低铂燃料电池的单原子和分级孔隙气凝胶限域策略
     通过尽可能低的铂 (Pt) 含量实现高催化性能是降低质子交换膜燃料电池 (PEMFC) 成本的关键。然而,降低 PEMFC 中的 Pt 负载量会导致氧的传质阻力高,这是由于有限的可及活性位点引起的,并且由于长期运行中尺寸的大幅增长,会导致负载超细 Pt 纳米催化剂的稳定性降低。在此,设计了新型 Pt-金属/金属-NC 气凝胶催化剂,可显着降低与氧相关的传质阻力并具有长期耐用性。具有分层和互连孔隙的 Fe-NC 气凝胶载体的定制使具有超低 Pt 负载(50±5μg Pt/cm2)的燃料电池具有低局部氧传输阻力(0.18 s/cm). Fe-NC 气凝胶中 Fe-N 位点的化学限制确保负载 Pt 在高达 1000℃的高温合成过程和作为燃料电池催化剂的实际应用中的高稳定性。超低 Pt 燃料电池在 0.80 A/cm2时显示出 8 mV 的低电压损失,并且在 60, 000 次加速耐久性测试循环后电化学表面积保持不变。多级孔、气凝胶和单原子的结合可以充分体现它们的结构优势,扩展对先进燃料电池催化剂合成的理解。

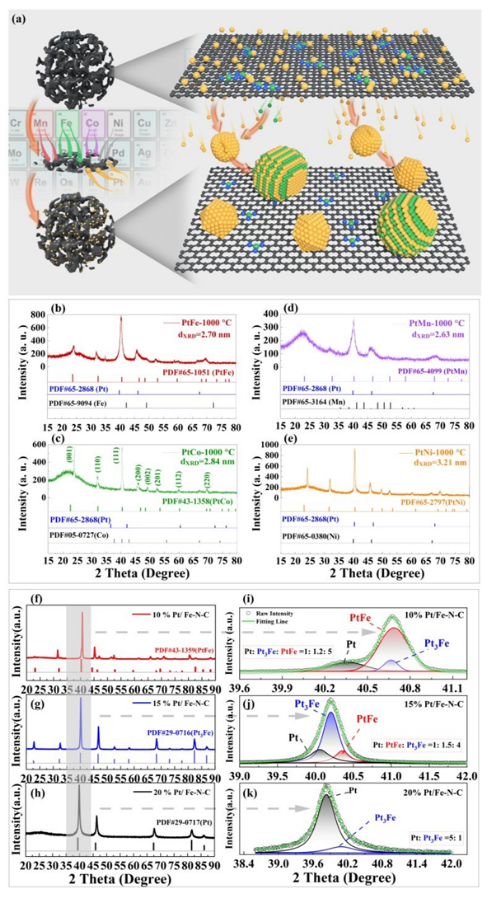

Fig 1. 从 X 射线衍射图 (XRD) 获得的 Pt-金属/金属-N-C 的结构信息。 (a) 负载在金属-N-C气凝胶上的Pt基纳米粒子的制备过程示意图及相应的结构模型(黄球代表Pt原子,黑球代表碳原子,绿球代表金属原子,蓝球代表氮原子。). (b-e) 负载在金属-N-C 气凝胶上的 Pt 基纳米粒子的 XRD 图,(b) Pt Fe / Fe-N-C,(c) Pt Co / Co-N-C,(d) Pt Mn / Mn-N-C , 和 (e) 对于 Pt Ni / Ni-N-C, Pt 的负载重量百分比约为 10 wt. %,催化剂在H2下的热处理温度为1000℃。 (f-h) 载有不同 Pt 百分比的 Fe-N-C 气凝胶的 Pt 基纳米粒子的 XRD 图,(f) 为 10 wt. % Pt, (g) for 15 wt. % Pt, (h) for 20 wt. %铂。 (i-k) 不同 Pt 负载百分比样品的 Pt (111) 的 XRD 图及其通过 Rietveld 方法的解卷积峰,(i) 对于 10 wt. % Pt, (j) for 15 wt. % Pt, (k) for 20 wt. %铂。

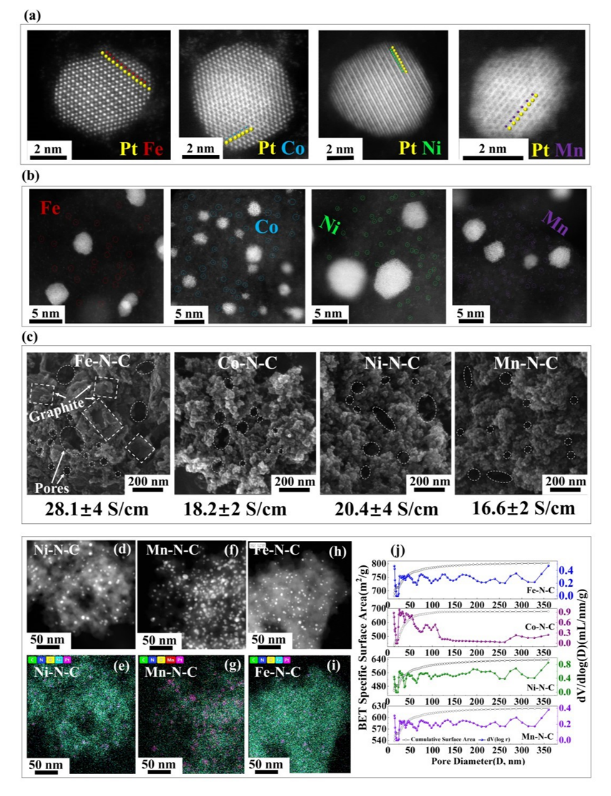

Fig 2. Pt-金属/金属-N-C 电催化剂的 TEM 和 SEM 图像。 (a) 原子分辨率 HAADF-STEM 图像呈现Pt-Fe、Pt-Co、Pt-Ni 和 Pt-Mn的有序金属间结构,(b) 呈现金属-N-C 气凝胶中的金属单原子并加载-Pt 基颗粒, (c) 金属-N-C 气凝胶的 SEM 图像,显示金属-N-C 气凝胶的孔隙和骨架。 (d-e) Ni-N-C,(f-g) Mn-N-C, (h-i) Fe-N-C的 HAADF-STEM 图像和能量色散 X 射线 (EDX) 元素映射, (j) Pt金属/金属-N-C的表面积和孔径分布曲线。


Fig 3. 通过X射线吸附测试(XAS)获得的Pt Fe/Fe-N-C的结构信息。(a) Fe K-edge和(b) Pt L-edge的 X 射线吸收近边光谱 (XANES)。(c) Fe和对比样与(d) Pt 和对比样的R空间中的扩展 X 射线吸收精细结构 (EXAFS)。

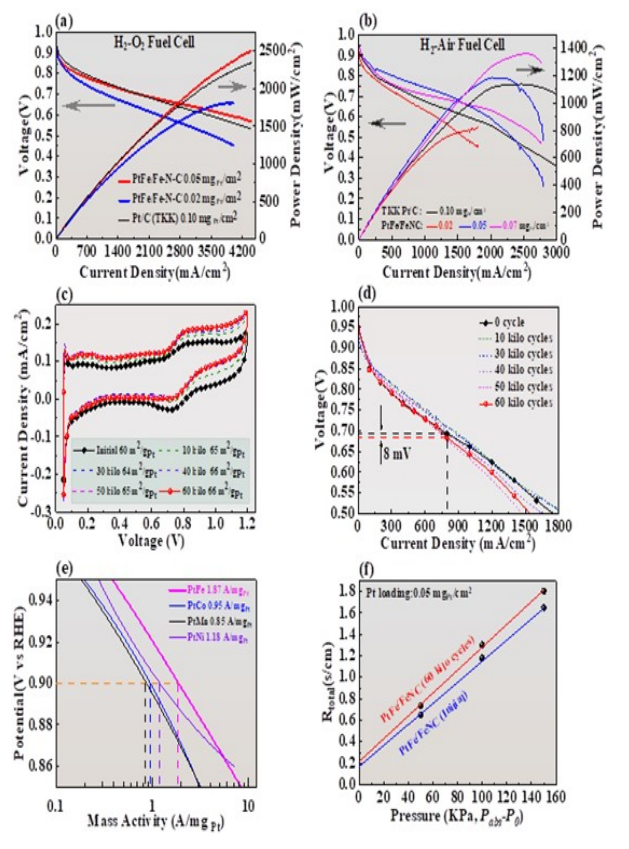

Fig 4. Pt Fe/Fe-N-C 电催化剂在旋转环台电极 (RRDE) 和膜电极组件 (MEA) 中的性能。以Pt Fe / Fe-N-C为阴极电催化剂和TKK Pt/C(50 wt. % Pt负载在Pt/ C中)为阳极电催化剂组装的不同Pt负载百分比的单燃料电池在150 KPa下的极化曲线,阳极的 Pt 负载量为 0.10 mg/cm2,(a) H2-O2 燃料电池曲线,(b) H2-空气燃料电池曲线。阴极负载 0.05 mg Pt/cm2 Pt 的 H2-空气燃料电池的加速耐久性测试 (ADT) 结果,(c) 循环伏安曲线,和 (d) 不同循环下 ADT 前后的极化曲线。(e) Pt-金属/金属-N-C 电催化剂在 1600 rpm 和 25℃下在氧气饱和的 0.10 mol/L HClO4 水溶液中测试的质量活性。(f) ADT 前后单个 H2-空气燃料电池中氧的传质阻力。

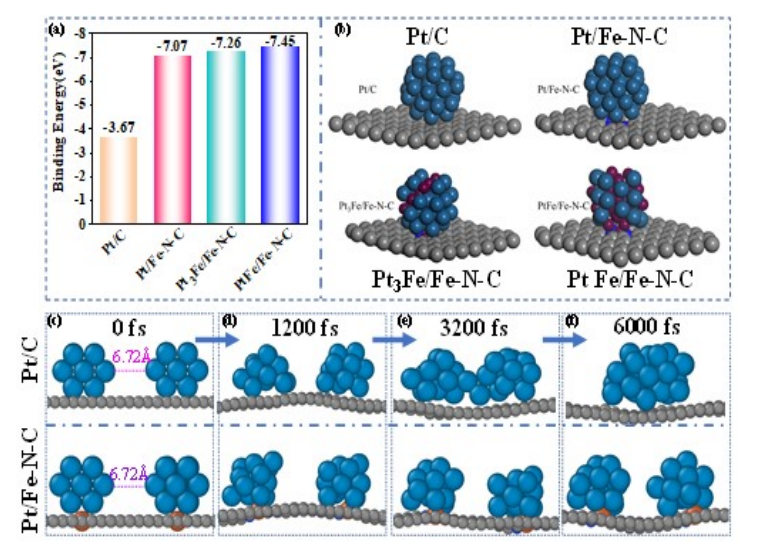

Fig 5. 负载在碳基板上的铂基纳米粒子的耐久性计算结果。(a) Pt/C、Pt/Fe-N-C、Pt3Fe/Fe-N-C 和 Pt Fe/Fe-N-C 的结合能和 (b) 相应的优化结构。 (c-f) 从头算分子动力学结果显示在 300 K 下负载在碳基板上的两个 Pt13 粒子的团聚,以及负载在 Fe-N-C 上的粒子的结果也显示用于比较。

     相关研究工作由国防科技大学Junzong Feng课题组于2023年在线发表在《Adv. Mater》期刊上,原文:Single Atom and Hierarchical Pore Aerogel Confinement Strategy for Low-platinum Fuel CellSingle Atom and Hierarchical Pore Aerogel Confinement Strategy for Low-platinum Fuel Cell。

转自《石墨烯研究》公众号
