不同二维材料之间的自组装可以有效地提高自堆积效应，促进入射电磁波(EMW)的重复反射和折射。非均质接触引起的极化效应也有助于EMW的衰减。在本研究中，采用原位水热法在4,4-二氨基二苯甲烷(DDM)功能化的还原氧化石墨烯(RGO)上生长，有效地制备了花瓣状的CoFe层状双氢氧化物薄片(CoFe-LDH)。研究了DDM功能化RGO/ CoFe层状双氢氧化物复合材料(DDM-RGO/LDH)的微波吸收性能。当DDM-RGO负载为40.0 mg时，5.28 GHz处的反射损耗达到-60.0 dB，具有良好的EMW吸收性能。有效吸收带宽在2.00 mm时为5.28 GHz。结果表明，DDM-RGO/LDH具有较宽的微波吸收带宽和较强的吸收能力，可以作为一种先进的EMW吸收材料。

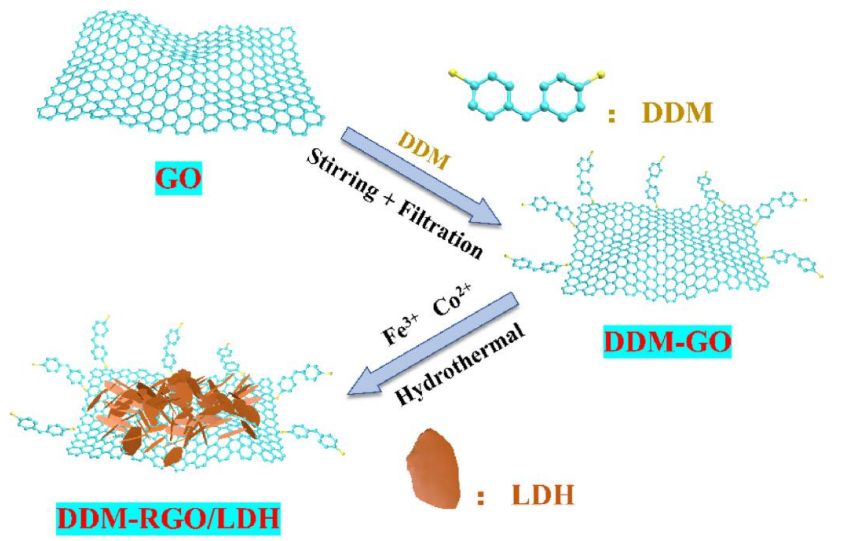

图1. DDM-RGO/LDH制备工艺示意图。

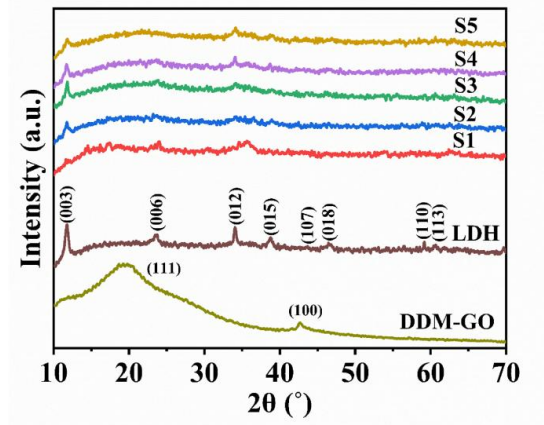

图2. DDM-RGO/LDH、LDH和DDM-GO的XRD谱图。

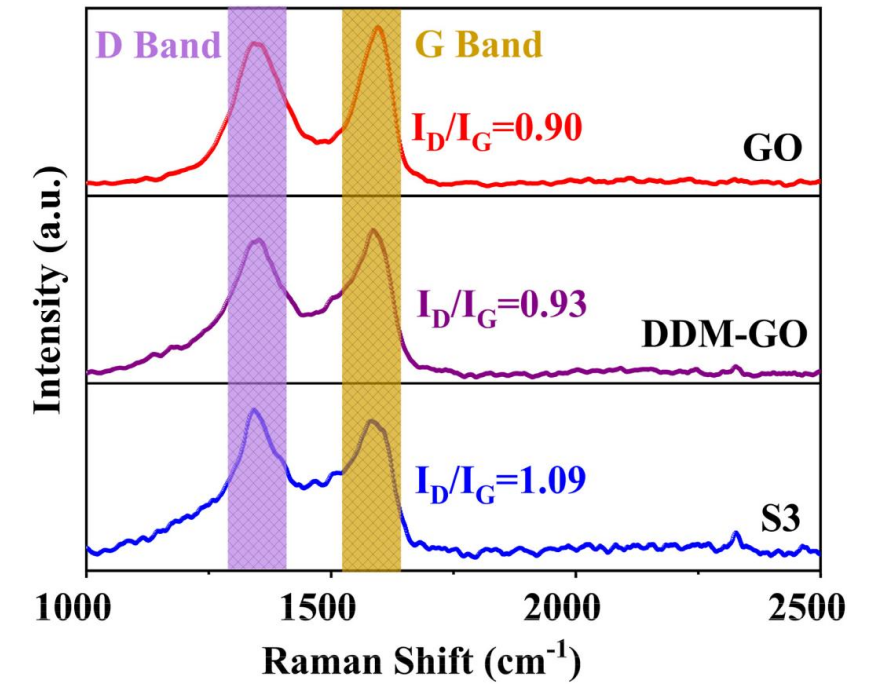

图3. GO，DDM-GO和S3的拉曼图谱。

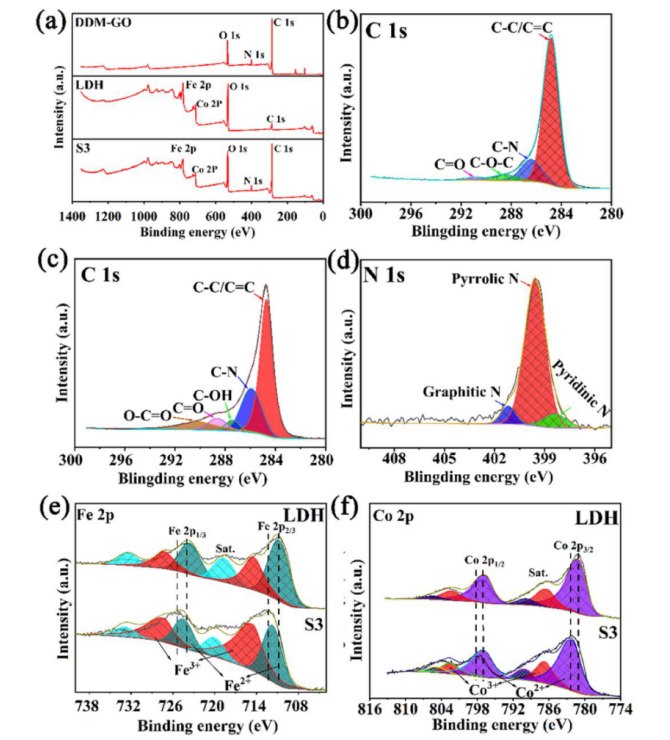

图4. (a)DDM-GO、LDH和S3的宽XPS谱，(b)DDM-GO的C 1s谱，(c)S3的C 1s谱，(d)DDM-GO的N 1s谱，LDH和S3的Fe 2p (e)和Co 2p (f)谱。

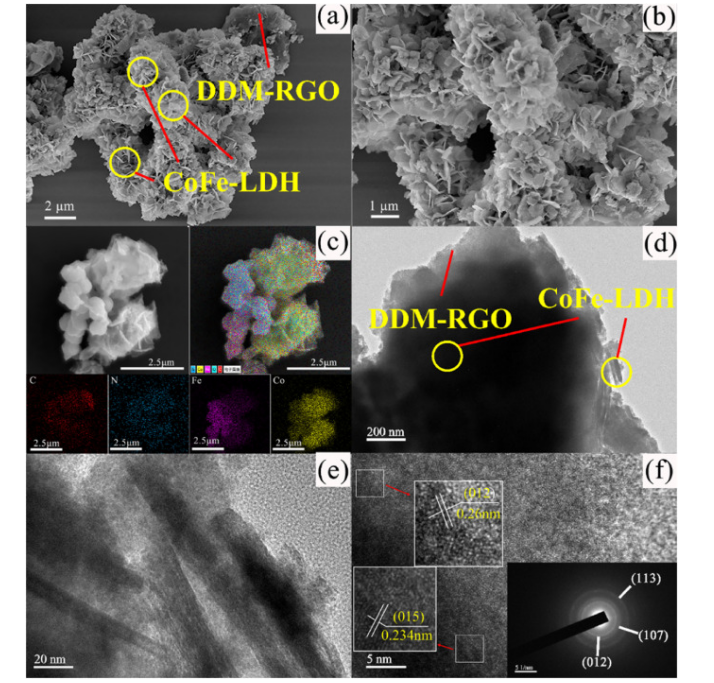

图5. S3的SEM图像(a、b)、映射图(c)、TEM图像(d、e)、HRTEM和SAED图像(f)。

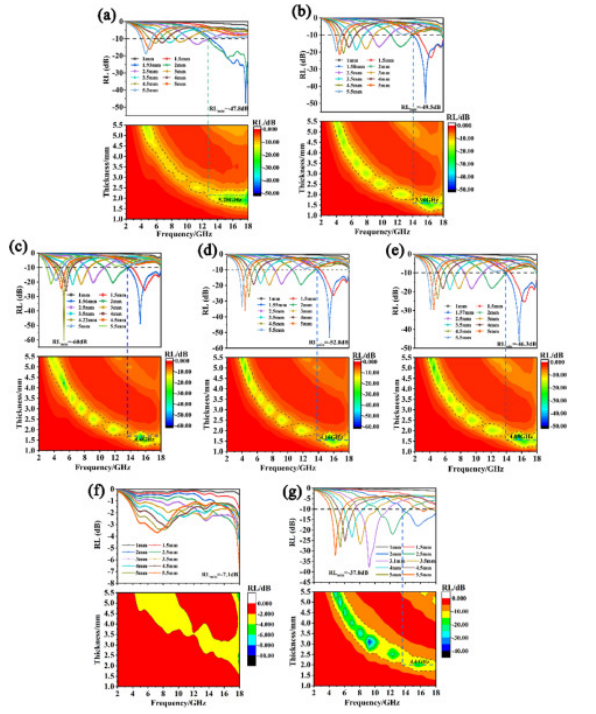

图6. S1、S2、S3、S4、S5、LDH和DDM-GO不同厚度的反射损耗值2D曲线及相应等值线图。

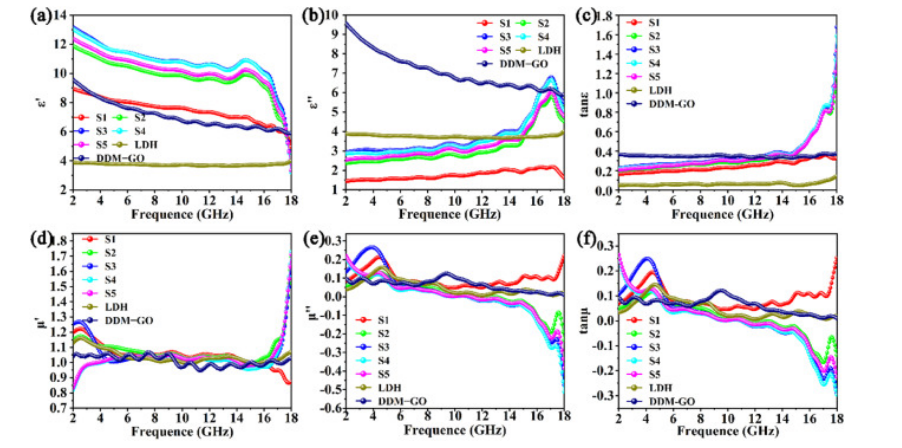

图7. S1、S2、S3、S4、S5、LDH和DDM-GO的电磁参数。

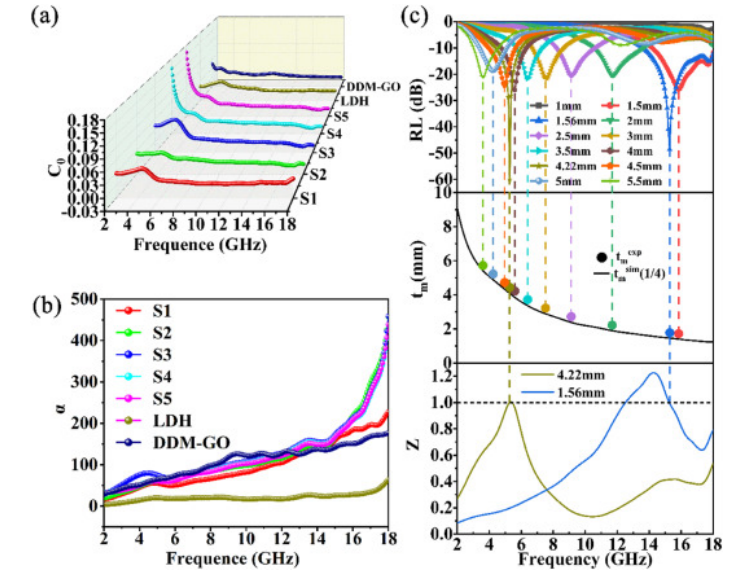

图8. S1、S2、S3、S4、S5、LDH和DDM-GO的涡流系数(a)和衰减常数(b)。S3的反射损耗、四分之一波长厚度匹配和阻抗匹配(c)。

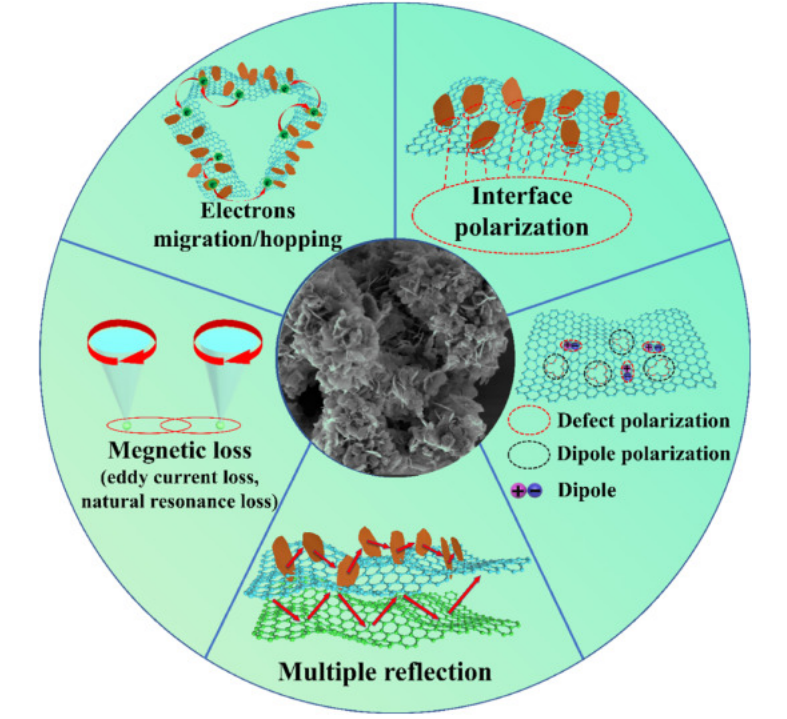

图9. DDM-RGO/LDH的EMW吸收机理示意图。

       相关研究成果由安徽理工大学Guoxin Ding等人于2023年发表在Journal of Solid State Chemistry (https://doi.org/10.1016/j.jssc.2023.123949)上。原文：4,4-Diaminodiphenyl methane functionalized reduced graphene oxide/ CoFe-layered double hydroxide obtained by in-situ hydrothermal as a high-performance absorber。

转自《石墨烯研究》公众号
